1.2 架构全景对照：专线对混合链路

1.2 架构全景对照：专线对混合链路

上一节交代了历史因果，本节把传统 WAN 与 SD-WAN 并排画在一张图上，从承载、控制、流量模型三个层面逐项对照。它是第 2 章控制平面分析与第 3 章选路算法的共同参照物——后面遇到任何机制，都可以回到这张对照图上找位置。

把两张网并排画出来

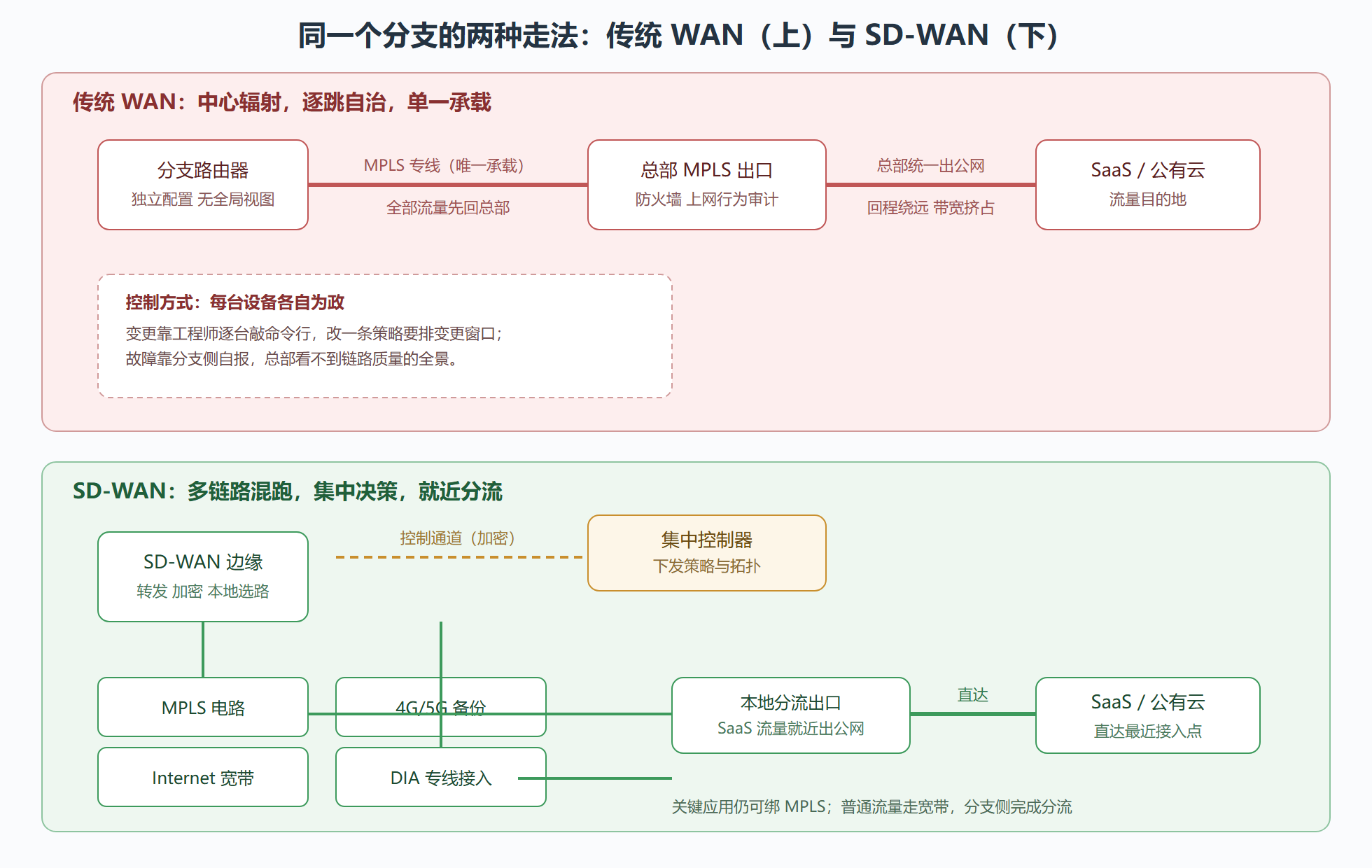

图：传统 WAN 与 SD-WAN 架构对照：同一个分支，两种走法

三层对照逐项拆

承载层：独占对混跑。 传统 WAN 里，分支到总部通常只有单一 MPLS 承载，链路即架构——链路挂，站点就孤岛。SD-WAN 的承载是链路集合：MPLS、宽带、4G/5G 同时接入边缘设备，由策略决定每类流量用哪条。链路从"架构本身"降格为"可替换资源"，这是架构层面最实质的变化。它同时带来新命题：公网链路的时延抖动丢包都不可控，所以第 3 章的感知与选路、第 4 章的纠错加速才成为必需品。

控制层：自治对集中。 传统路由器自己跑 OSPF/BGP，各自收敛，策略散落在每台设备的配置里；两台设备的配置漂移没人知道，直到出故障。SD-WAN 把选路、加密、分段的决策权收到控制器：管理员声明意图（"视频会议类流量要求时延低于 150 毫秒"），控制器翻译成转发表与隧道策略批量下发。设备仍保留本地自治能力——控制器失联时边缘按最后已知策略继续转发——这一点是评估厂商方案时的必问项。

流量模型：回程对分流。 对照图上半部，SaaS 流量从分支先走 MPLS 到总部、再从总部出公网，路径绕远且挤占专线带宽；下半部，分支边缘按应用类别本地分流，SaaS 直达就近公网出口，MPLS 只承载真正需要它的内网与关键业务。分流（Local Breakout）直接改写了分支的带宽需求结构，也是 1.3 节成本账能够成立的前提。

对照表：把差异钉在纸上

从对照图到选型判断

这张对照图还有个实际用途：审方案。拿到厂商建议书，先问三个问题——控制器失联后边缘的行为是否明确？本地分流的 安全栈（防火墙、IPS）跟上了没有？混合链路的质量探测用什么协议、多少频率？三个问题都答不上来的方案，多半是"宽带+VPN"换皮，而不是架构重组。第 5 章会展开安全栈，第 6 章展开开通与可见性。

一次真实的演练：把对照图算成数字

对照图要变成判断力，得动手算一遍。设定一个典型场景：连锁企业，总部在省会城市，80 家门店分布在省内，每店日均业务流量约为订单 2 Mbps 峰值加库存同步 5 Mbps 峰值，另有一条 POS 支付专线（运营商收单网，与办公网物理隔离，不在本例讨论范围）。

传统 WAN 版本的走法：每店一条 10 Mbps MPLS 到总部，订单与库存全部回总部，总部出口统一出公网访问 SaaS。每店 SaaS 访问时延 = 门店到总部（省内约 15 毫秒）+ 总部处理排队（约 5 毫秒）+ 总部出公网到 SaaS 接入点（约 30 毫秒），合计约 50 毫秒；且 SaaS 流量挤占 MPLS 带宽，10 Mbps 线路里同步大文件时段订单请求会排队。

SD-WAN 版本的走法：每店宽带（200 Mbps）主用加 4G 备份，总部保留两条 MPLS 给内网关键系统互访。订单走宽带直达总部入口（时延约 15 毫秒），SaaS 流量本地分流直达公网接入点（时延约 30 毫秒），库存同步错峰跑宽带。单店体验：SaaS 访问快了约两成，订单路径更短且不再与同步流量抢带宽。

这个演练里值得注意的细节：省钱的不是"时延数字变小"，而是每店 MPLS 从必备变成了可省；而新增的风险是宽带抖动，需要第 3 章的感知选路兜底。任何对照结论都是"收益与新增风险成对出现"，只讲收益的方案介绍都值得多问一句。

问题：分支很小的场景也值得上这套吗？

看两类成本的对冲。单店流量极小（比如只有收银和少量库存同步）、又没有 IT 人员的网点，部署边缘设备的固定成本可能不划算，这类微站点用运营商托管或并入就近大站点覆盖更合理。反过来，站点虽小但数量极多（连锁便利）、或点位高度流动（快闪、工地），ZTP 加 4G/5G 的开通速度优势又会压倒设备成本。判断公式永远是"开通提速与故障减少的收益对设备与订阅成本"。

问题：传统 WAN 的中心化出口一点好处都没有吗？

有，而且常被低估。总部统一出公网意味着安全策略、上网审计、DLP 只需要维护一处，分支零安全栈——这正是它多年流行的原因。本地分流不是免费午餐：每个分流出口都要有配套的安全能力（5.1 节的主题）。所以对照的正确结论不是"分流一定对"，而是"分流的价值取决于分支安全能力能不能跟上"，两件事必须绑在一起决策。

问题：哪些场景反而该留在传统 WAN？

对照驱动不等于新架构万能，三类场景诚实评估后往往留在传统路线。场景一：站点极少且稳定——三五个固定站点、流量全在自有内网、多年不变更，MPLS 续约加一台防火墙的十年总账可能仍低于 SD-WAN 的订阅加设备，省下的运维复杂度是真金白银。场景二：业务对链路的确定性压倒一切——高频交易的撮合链路、工业控制环网，任何"动态选择"引入的变量都是风险，这类链路宁可专线独占。场景三：组织没有运维承接能力——平台再好，没人看、没人管、没人迭代策略，三年后就是一套昂贵的摆设。诚实的架构师要能说出"你不适合上这套"，这句话的公信力是后续一切建议的前提。

理清了适用边界，下一节把对照落到最硬的指标上：钱。我们将搭一个可复算的价差账本，算清 MPLS 与宽带混合之后，一张几十站点网络的年度 WAN 支出到底怎么变。
