1.2 并行计算机体系结构

1.2 并行计算机体系结构

本节摘要：并行计算的理论要落在具体硬件上。本节讲清弗林分类法（SISD、SIMD、MISD、MIMD）这个体系结构的基本坐标系，重点对比共享内存（多核 CPU、统一地址空间）与分布式内存（集群、消息传递）的取舍，以及 GPU 等异构加速器在 HPC 里的角色——它们用海量轻量线程换高吞吐，适合数据并行但灵活性弱。读完你会知道不同并行硬件各自适合什么任务，以及为什么现代超算几乎是"多核 CPU 加 GPU 加高速互连"的异构组合。

你能学到什么

阅读完本节，你应当能够：

1. 用弗林分类法区分四类体系结构
2. 说清共享内存与分布式内存的编程模型差异和取舍
3. 解释 GPU 为什么适合数据并行但不适合所有任务
4. 理解现代超算为什么是异构组合

一、问题与直觉

选并行硬件时，很多人第一反应是"挑算力最强的"。但算力峰值只是表象，真正决定适不适合的是硬件的"性格"——它是擅长大量简单计算（GPU），还是擅长复杂逻辑控制（CPU）；它的内存是大家共享一份（共享内存），还是各管各的（分布式内存）；它的线程是少量重量级（CPU 多核），还是海量轻量级（GPU）。性格不匹配，再强的算力也发挥不出来。

这就是为什么并行计算机体系结构值得专门讲——它决定了你能用什么编程模型、适合什么算法、瓶颈会出在哪。一台 GPU 集群跑矩阵乘法飞快，但跑强依赖、分支密集的任务可能比 CPU 还慢。选硬件和选工具一样，没有最强的，只有最匹配的。

二、核心原理

2.1 弗林分类法

弗林分类法（Flynn's Taxonomy）按指令流和数据流的数量，把体系结构分成四类：

实际 HPC 系统几乎是 MIMD 的，但在 MIMD 框架内部，又会用 SIMD 手段（比如 CPU 的向量指令、GPU 的 SIMT 执行）来榨取数据并行性。所以现代体系结构是"宏观 MIMD、微观 SIMD"的混合。

弗林分类法的价值不在于它有多精确——学术界早就指出它粗糙，比如把 GPU 笼统归为 SIMD 就掩盖了 SIMT 和纯 SIMD 的区别。它的真正价值是提供了一套坐标系：拿到一台陌生机器，先问它指令流几条、数据流几条，你立刻就知道它属于哪一象限，能套用什么编程模型。这是一种快速归类的心智工具，而不是精确的物理描述。工程实践里更常用的是另一套更细的划分：按内存模型分（共享/分布式）、按地址空间是否统一分（UMA/NUMA）、按是否含加速器分（同构/异构）。这些维度才是真正影响编程决策的。

2.2 共享内存与分布式内存

这是并行体系结构最根本的分野，它直接决定了编程模型。

共享内存架构里，所有处理器访问同一份内存（统一地址空间）。好处是编程简单——任何处理器都能直接读写任何数据，不需要显式通信；代价是扩展性差——处理器一多，内存带宽和一致性协议就成了瓶颈，典型上限在几十核。多核 CPU、多路服务器是典型。

分布式内存架构里，每个处理器有自己的私有内存，处理器间靠网络消息传递交换数据。好处是扩展性好——加节点就加内存和算力，能堆到成千上万核；代价是编程复杂——数据在不同节点间要显式搬运，通信延迟和带宽成了核心瓶颈。计算集群、超算是典型。

💡 关键直觉：共享内存和分布式内存的取舍，本质是"编程便利"和"扩展能力"的权衡。小规模任务用共享内存省心，大规模任务必须上分布式内存。现代超算几乎都是分布式内存的节点（每个节点内部又是共享内存的多核），这就是为什么 HPC 编程里 MPI（节点间）和 OpenMP（节点内）经常搭配使用。

需要补充一点容易被忽视的细节：共享内存不是铁板一块，它还分 UMA（统一内存访问）和 NUMA（非统一内存访问）两种。小规模的多核 CPU 是 UMA，所有核访问任何内存位置的延迟都差不多；但一旦上到多路服务器，物理上是几个 CPU 各自带着一部分内存，访问"自己的"内存快、访问"别人的"内存慢，这就是 NUMA。NUMA 在编程模型上还是共享内存，但要发挥性能得显式做内存亲和性绑定——把数据和访问它的线程放在同一个 NUMA 节点上，否则跨节点访问的延迟可能比预期高三四倍。很多新手在双路服务器上跑 OpenMP，发现性能不如预期，一查就是线程在访问远端内存。

这也是为什么"共享内存扩展到几十核就到顶"这个说法要打折扣——限制它的不只是带宽，更是 NUMA 效应。八路以上的服务器，NUMA 拓扑会变得很复杂，跨 NUMA 节点的访问延迟能差出一个数量级。这种机器上写共享内存并行，得像写分布式一样精细地处理数据分布。

2.3 GPU 与异构加速

GPU（图形处理器）原本为图形渲染设计，但其海量轻量线程的架构意外地适合通用并行计算。CPU 和 GPU 的"性格"对比很能说明问题：

GPU 用海量轻量线程换高吞吐，适合矩阵运算、卷积这类数据并行的计算——这也是为什么深度学习训练几乎离不开 GPU。但 GPU 不适合强依赖、分支密集的任务，那些任务在 GPU 上反而比 CPU 慢。

现代超算几乎是"多核 CPU 加 GPU 加高速互连"的异构组合：CPU 负责控制流和串行部分，GPU 负责大规模数据并行，节点间用 InfiniBand 等高速网络互联。这种异构架构榨取了各类硬件的长处，但也让编程更复杂——你得把任务合理地分配到 CPU 和 GPU 上，还得管理数据在两者间的搬运。

异构节点的内存层次尤其值得展开。一张现代 GPU 上同时挂着 HBM（高带宽内存）和访问主机 DDR 内存的两条通道。HBM 带宽能到几个 TB 每秒，是主机内存带宽的好几倍，但容量有限（通常几十 GB）。这意味着算法设计时要分清哪些数据是"热"的——频繁访问、需要塞进 HBM；哪些是"冷"的——偶尔读一次、放在主机内存也无所谓。一个常见错误是让 kernel 频繁从主机内存取数，结果 PCIe 带宽（几十 GB 每秒）成了瓶颈，GPU 的算力完全空转。好的异构算法会先把一大块数据预取进 HBM，反复计算完再一次性写回主机，让搬运的代价被大量计算摊薄。

选 GPU 也不能只看峰值算力。同样标称 50 TFLOPS 的两张卡，一张 HBM 大、一张 HBM 小，跑内存受限的应用（比如稀疏矩阵向量乘）性能能差好几倍。深度学习训练里，卡的 HBM 容量直接决定能训多大的模型；通信带宽（NVLink 还是 PCIe）决定多卡并行的效率。这些参数的选择依据是应用特征，不是"越贵越好"。

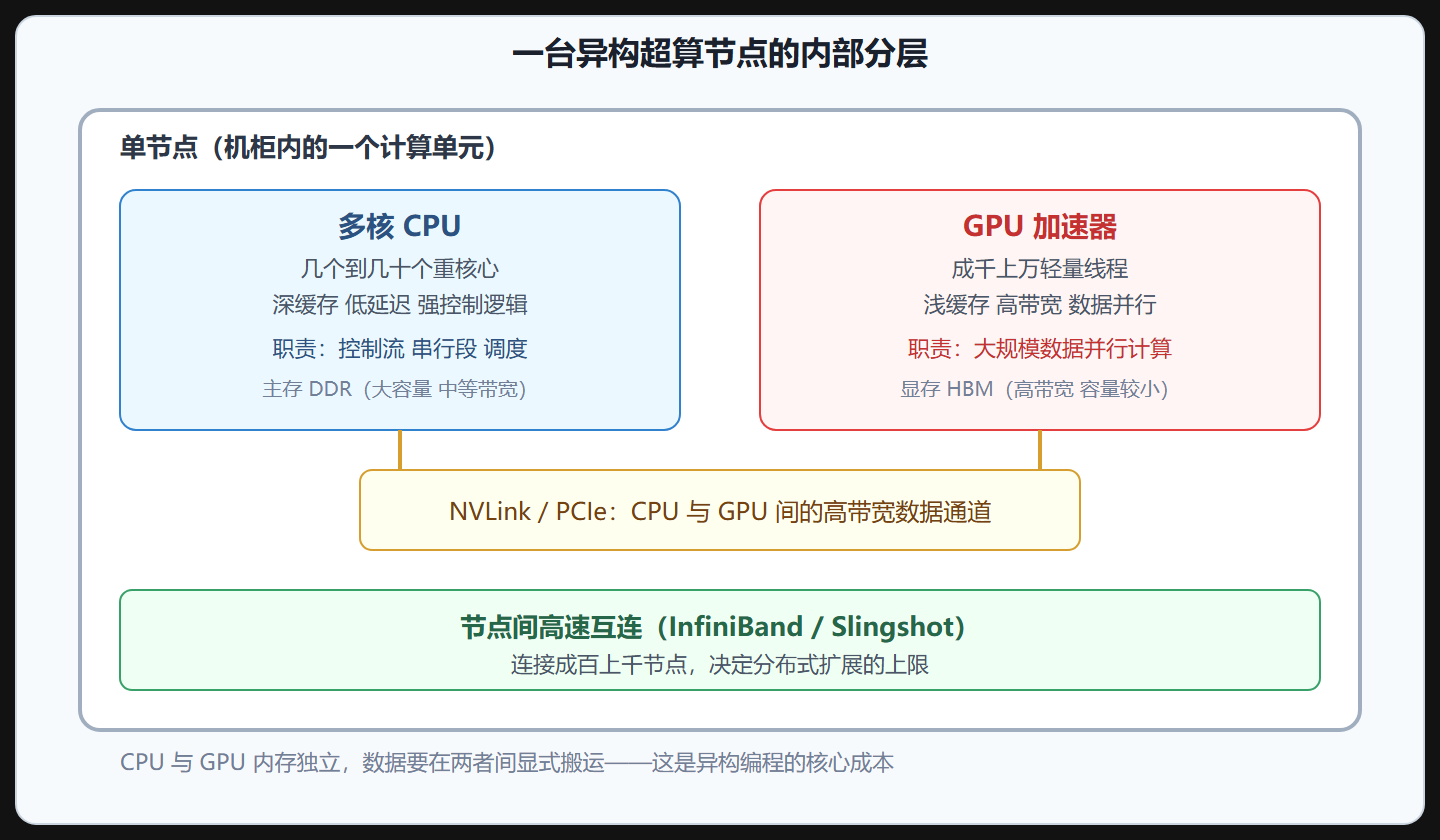

图 当代异构节点的分层透视

三、工程实践要点

3.1 选硬件先看任务特征

3.2 异构编程的难点

⚠️ 常见坑：把 CPU 代码直接搬到 GPU 上跑，期待自动加速。GPU 要发挥性能，算法必须适应它的执行模型——数据要能并行展开、内存访问要合并、分支要尽量少。直接搬上去往往比 CPU 还慢，因为没利用 GPU 的优势反而踩了它的短板（如分支惩罚、数据搬运开销）。异构计算的核心是"为硬件重写算法"，不是"把代码挪个地方"。

数据搬运是异构计算的隐形杀手。CPU 和 GPU 有各自独立的内存，数据要在两者间复制。如果计算量不够大、搬运开销占比高，GPU 的算力优势就被搬运吃掉了。所以异构编程的第一原则是"计算强度够大"——每个搬运过来的数据要能被反复计算多次，让算力开销远大于搬运开销。

3.3 互连网络的重要性

分布式系统和 GPU 集群里，节点间的互连网络常被忽视，但它往往决定真实性能。一台峰值算力很高的集群，如果互连带宽低、延迟高，跑通信密集的应用时效率会大打折扣。InfiniBand、NVLink 这类高速互连的存在，就是为了缩短数据搬运的时间。评估 HPC 系统别只看算力峰值，互连的带宽和延迟同样关键。

互连网络有几个关键参数要会读。延迟（latency）反映小消息往返一次要多少微秒，对频繁小消息的应用敏感（比如分子动力学里的力计算）。带宽（bandwidth）反映大消息能跑多快，对块传输的应用敏感（比如矩阵转置）。拓扑（topology）决定了哪些节点间通信快、哪些慢——Fat-Tree 拓扑让任意两点间路径等长但线缆多，Dragonfly 拓扑线缆少但路径不等长，选哪个取决于应用对全局通信均匀性的要求。一个经验法则：做大型 Allreduce 的应用（大模型训练）要选拓扑均匀的网络；做点对点邻居通信的应用（规则网格模拟）对拓扑要求低一些。

还有一个工程上的反直觉：互连是"共享资源"。一条链路上的多个并发通信会争抢带宽，profiler 里单个通信看起来很快，但很多进程同时通信时，实际带宽会被摊薄到几分之一。这就是为什么大规模集群上跑通信密集应用，效率掉得比预期快——网络争抢是隐形的。预测这种性能塌缩，得用通信模型加上网络争抢的修正项，不能光看单条消息的峰值带宽。

核心回顾

• 弗林分类法分四类，实际 HPC 是"宏观 MIMD、微观 SIMD"的混合。
• 共享内存编程省心但扩展差，分布式内存扩展好但编程复杂，现代超算两者混合。
• GPU 用海量轻量线程换高吞吐，适合数据并行，不适合强依赖分支密集任务。
• 现代超算是 CPU 加 GPU 加高速互连的异构组合，各取所长但编程复杂。
• 异构计算的核心是为硬件重写算法，不是直接搬代码，数据搬运是隐形杀手。

下一章进入怎么在这些硬件上写并行程序——编程模型和算法设计。
