2.2 消息类型详解：控制器与交换机的对话

2.2 消息类型详解：控制器与交换机的对话

本节摘要：OpenFlow 1.3 定义了三十余种消息，分三大类：Controller-Switch（控制器发起的管理对话）、Asynchronous（交换机主动上报）、Symmetric（双方对等使用）。本节给出家族全景，并重点解剖 Packet-In、Flow-Mod、Packet-Out 三个出场率最高的消息体字段。

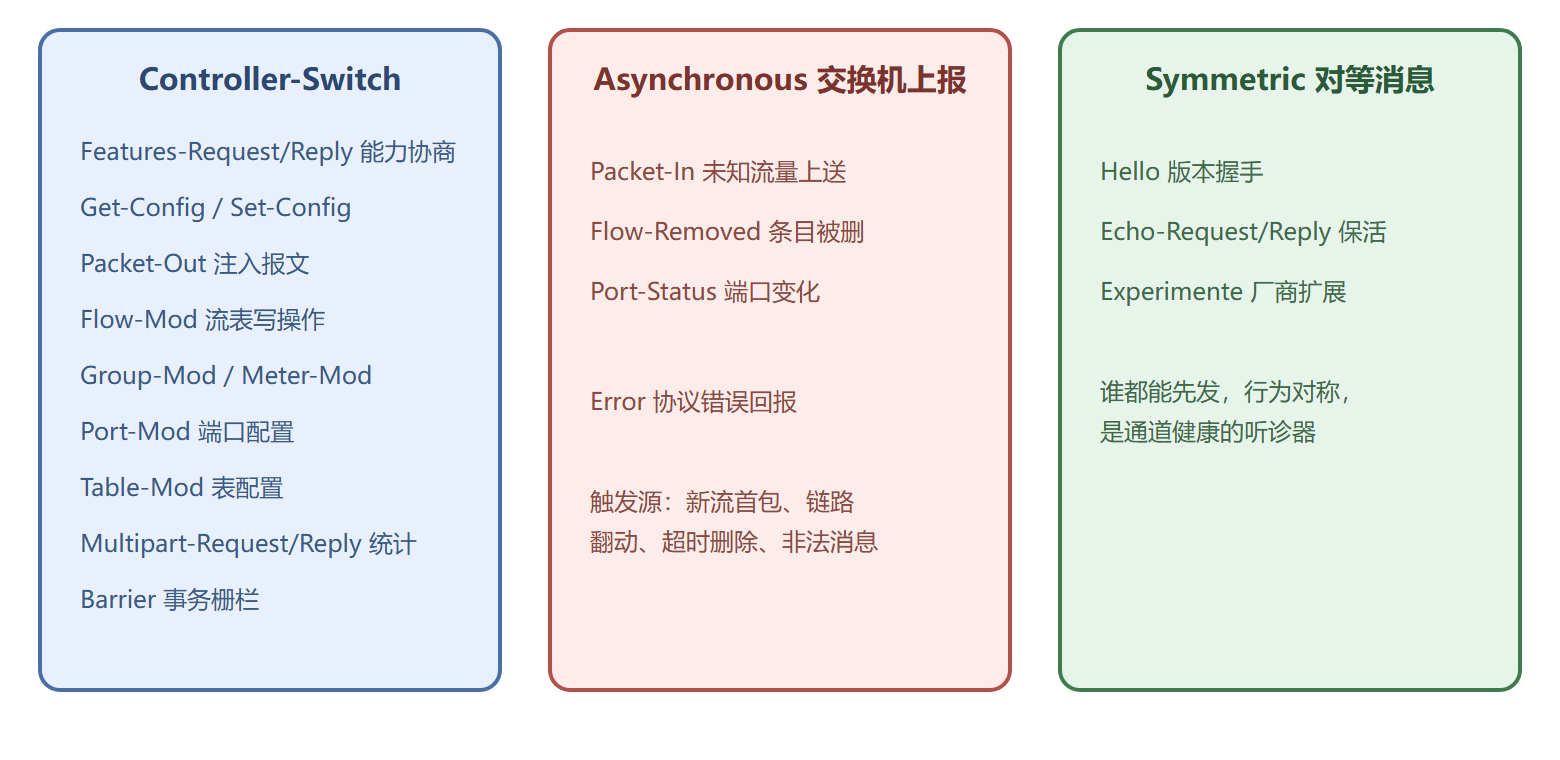

OpenFlow 1.3 消息分类图

记忆锚点：Controller-Switch 是"上级问话/下命令"，Asynchronous 是"下级汇报"，Symmetric 是"同事寒暄"。

Packet-In：最频繁的上报

交换机遇到表不命中（或按指令要求上送）时，把包封装进 Packet-In 发给控制器。消息体的关键字段：

Packet-In {
    buffer_id: 包在交换机缓存中的句柄，0xFFFFFFFF 表示未缓存
    total_len: 原始帧长
    reason:   0 = NO_MATCH 表不命中
              1 = ACTION 显式上送动作
    match:    命中信息（reason=1 时是命中的那条规则）
    data:     以太网帧原文，默认截断 128 字节
}
​

reason 的两个取值对应完全不同的网络状况：满屏 NO_MATCH 说明 Table-Miss 缺失或新流汹涌；大量 ACTION 则是控制器应用有意"看一遍流量"。排障时先分这两类，方向就对了。

buffer_id 是个精巧的省带宽设计：包留在交换机里，控制器回 Packet-Out 时只需引用 buffer_id 加动作列表，不必把整个包背回来。但引用有时效——缓存被冲掉后 Packet-Out 会失败，控制器得能退回全包下发的模式。

Flow-Mod：唯一的写笔

流表的所有变更都走 Flow-Mod，五种命令：ADD（增）、MODIFY、MODIFY_STRICT（改，按优先级+匹配严格定位）、DELETE、DELETE_STRICT（删）。消息体在 2.3 节逐字段拆，这里先看三个行为标志：

• send_flow_rem：条目失效时是否回 Flow-Removed，控制器靠它回收状态
• check_overlap：安装前查重，防同优先级同匹配的冲突条目
• reset_counts：修改时是否清零计数器

一个容易忽略的细节：Flow-Mod 没有应答。发出去就是发出去，控制器想知道"到底装上没有"，要么看 Error 上报，要么发 Barrier-Request 等栅栏应答，要么 Multipart 查表确认。生产控制器普遍用 Barrier 做安装确认。

⚠️ 常见坑：把 MODIFY 当 UPDATE 用却忘了匹配不到任何条目时 MODIFY 是空操作——想"没有则加、有则改"得靠控制器的先查后写，或用 ADD 配 check_overlap。

💡 关键直觉：Packet-In 是问，Flow-Mod 与 Packet-Out 是答——这一问一答构成了 OpenFlow 网络的反射弧。

解剖实例：一条 Packet-In 的逐字段读法

拿 1.4 实验台的首流标本来拆 Packet-In。Wireshark 展开的字段树与字节流对照如下：

OpenFlow 1.3
  Version: 0x04 (1.3)
  Type: 10 (OFPT_PACKET_IN)
  Length: 96
  Transaction ID: 42
  buffer_id: 0x00000000          <- 0 表示报文未被缓存，完整数据在本条消息里
  total_len: 74                  <- 原始以太帧长度（含帧头）
  reason: 0 (OFPR_NO_MATCH)      <- 表不命中上送；1 则是显式 action=CONTROLLER
  table_id: 0                    <- 在 0 号表漏掉的
  cookie: 0
  Ethernet Frame (74 bytes)
    Src: 00:00:00:00:00:01       <- h1 的 ARP 请求
​

逐行读出故障信息是排障的基本功。reason=0 且 table_id=0，说明包走完了 0 号表没命中任何规则，被 Table-Miss 兜底条款上送；如果控制器里明明装过应命中的规则却仍收到 reason=0，嫌疑按顺序排查：匹配字段是否写反（in_port 与 dl_src 是两回事）、优先级是否被更高优先级的兜底规则盖住、规则是否已被 idle 超时收走。buffer_id 非 0 时，Packet-In 只带前 128 字节（miss_send_len 可调），控制器回 Packet-Out 时引用 buffer_id 即可让交换机补全后半段，省的是控制通道带宽，代价是 buffer 有时效，引用过期的 buffer_id 会得到一条 Error。

消息出场率：哪些消息值得背熟

三十余种消息的出场频率极度不均。真实抓包里，Echo 两个方向可能占九成以上帧数（保活是常态），Packet-In/Flow-Mod/Packet-Out 占剩下的绝大多数，Features 与 Port-Status 一天出现不了几次。按"背熟优先级"排序：Echo（判断通道死活）、Packet-In 的 reason 字段（判断上送原因）、Flow-Mod 的 command 与 flags（写操作的全部形态）、Port-Status 的 reason（ADD/DELETE/MODIFY 三态）、Error 的 type/code 组合（所有谈判失败的最终归宿）。Error 的常见组合值得记三个：1/5 版本不兼容、3/2 无效端口、4/3 表项冲突——每一条都对应一个可复现的实验现场。

所有消息共用的八字节头

三十余种消息共享同一个八字节头，解剖任何报文都从它开始：version（1.3 为 0x04）、type（大类编码，Packet-In 是 10、Packet-Out 是 13、Flow-Mod 是 14）、length（整条消息含头部的字节数）、xid（事务号）。xid 是请求应答配对的钥匙：控制器发请求时带上自增的 xid，交换机应答原样回传，多请求并发时靠它分清"这条应答属于哪个请求"——若某应答的 xid 匹配不到任何在途请求，多半是超时重传或消息串帧。length 字段用于切分字节流：TCP 长连接上多条消息首尾相接，解析器先读四字节拿 type 与 length，再按 length 精确截出本条消息；截取错一位，整条通道的解码都会错位。

本节要点回顾

• 三大类：Controller-Switch 管理对话、Asynchronous 主动上报、Symmetric 对等保活
• Packet-In：reason 区分不命中与显式上送，buffer_id 引用省带宽
• Flow-Mod：五种命令、三个标志，无应答需 Barrier 确认
• 排障入口：先统计 Packet-In 的 reason 分布，再谈下一步

Flow-Mod 写进流表的东西长什么样？下一节解剖流条目本身。
