3.1 车辆结构与动力学

3.1 车辆结构与动力学

本节摘要：高速下的安稳来自三件事：动力分散的编组方式、精心调校的转向架动力学、与空气的和解。本节以复兴号 CR400AF 为样本拆解车体与转向架，讲透蛇行运动这个高速动力学的心腹之患。读完你能解释为什么高铁车厢里一杯水不晃，以及这份安稳的工程代价。

从车厢为什么不难受说起

坐时速 350 公里的复兴号，窗台上立一枚硬币可以不倒。这件事在工程上并不理所当然——350 公里时速接近多数小型飞机的起飞速度，而硬币立在一平方厘米量级的轮轨接触之上。安稳来自三层过滤：车体与空气的博弈决定宏观振动输入，转向架的悬挂系统过滤掉大部分轮轨激励，车体自身的隔音隔振再把剩余部分压到舒适阈值以下。本节自下而上走一遍这三层。

编组之道：动力分散还是集中

把牵引电机放哪，是列车设计的第一个路线分歧。动力集中把功率集中在一两台机车上，客车只管坐着——传统普速列车、法国 TGV 都是这个思路，优点是机车可摘挂、维护集中，缺点是功率受黏着限制、加速能力弱、编组死板。动力分散把电机摊到多节车厢的多个动轴上：复兴号 CR400AF 八辆编组、四动四拖，牵引总功率约 10 兆瓦摊到十六根动轴上，轴重控制在 17 吨以内。分散带来的直接红利有三个：加速能力强，适合站间距短、停站多的中国高铁运营图；单轴黏着压力小，雨雪天起动的可靠性高；编组可拆解组合，八辆与十六辆长编灵活配属。

车体本身也有高速化的讲究。CR400AF 用铝合金中空型材焊接车体，在刚度、重量、气密性之间找平衡：高速进出隧道时车内外压力快速波动，车体的气密强度与空调的压力保护装置共同保证耳膜不受罪。车头流线型长鼻不只是审美——头型的长细比、排障器的形状、受电弓导流罩，每一处曲率都在跟空气阻力与会车压力波谈判。

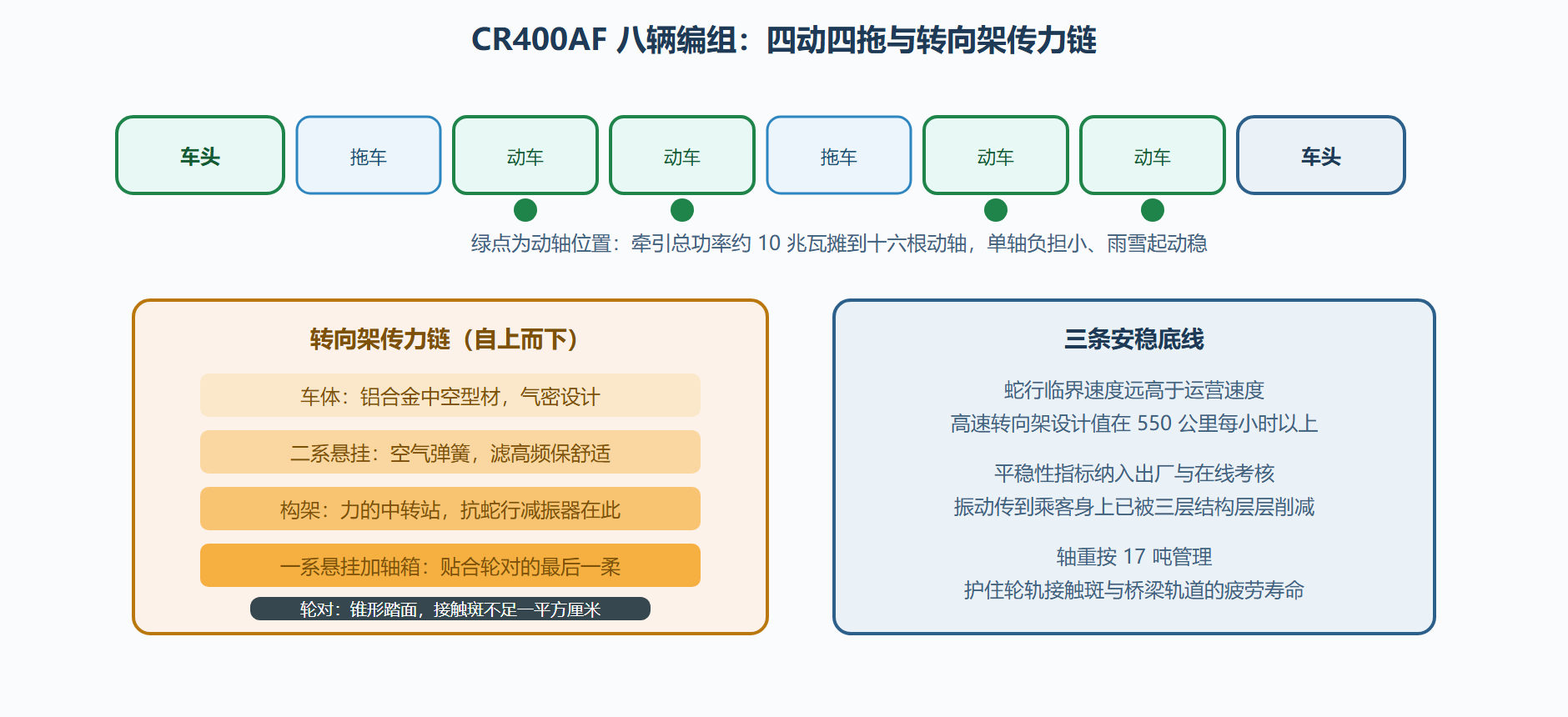

图 3-1：动力分散编组与转向架的力传递链

蛇行运动：速度的心腹之患

轮对不是圆柱而是锥形踏面——这个看似古怪的设计是铁路的立身之本：轮对横移时，左右轮滚动半径自动不同，产生回中力，列车在曲线上才能自动对中。但硬币的另一面是蛇行：轮对被回中力反复过冲，在直线上左右摆着前进，像蛇游动。速度越快，摆动的能量积聚越快，一旦越过临界速度，蛇行从收敛的振荡变成发散的自激振动——悬挂被打穿、轮缘撞击钢轨，轻则舒适性崩坏，重则脱轨。高速转向架的全部动力学设计，可以说就是围绕"把临界速度顶到运营速度之上留足裕度"展开的：设计临界速度普遍在 550 公里每小时以上，对 350 的运营速度留出大幅安全边际。

压住蛇行的关键部件是抗蛇行减振器——装在构架与车体之间的大阻尼液压减振器，专吃低频大幅的摇摆能量。它的调校是门平衡的艺术：阻尼给大了，曲线通过时车体被"锁死"，轮轨横向力上升、磨耗加剧；给小了，临界速度掉下来。工程上还要兼顾平稳性指标（用加速度加权统计乘坐舒适度的国际通用指标）与脱轨系数、轮重减载率等安全指标——一台合格的高速转向架，是在安稳、舒适、磨耗三个互相打架的目标之间找到的那组参数。这也是为什么转向架参数按线路条件定制：同样型号的动车组上高原、跑东北严寒、跑华东高温高湿，悬挂与制动配置都要按当地线路重新标定。

本节要点回顾

• 动力分散把 10 兆瓦摊到多根动轴，换来强加速、低黏着压力与编组柔性，是中国高铁的路线选择；
• 安稳来自三层过滤：气动外形控制输入、悬挂系统衰减激励、车体隔振压住残余；
• 锥形踏面既是曲线自动对中的功臣，也是蛇行运动的根源，高速动力学的主线就是把临界速度顶出足够裕度；
• 抗蛇行减振器是速度与磨耗的平衡木，参数按运营线路定制；
• 轴重 17 吨的管理同时保护轮轨接触斑、桥梁与轨道的疲劳寿命。

常见问题

问：为什么高铁过弯时身体不觉得明显的离心力？
答：线路超高把轨道平面朝曲线内侧倾斜，离心力被重力的横向分量抵消大半；剩余部分由车体倾摆的舒适度限值约束在线路设计阶段。运行端乘客感受到的，是按舒适度而非强度限值设计的曲线参数——这是"线路标准由运营体验倒推"的典型例子。

空气动力学：看不见的对手

时速三百五十公里时，列车每秒推开近百米的空气，空气动力学从背景学科变成主角。会车是第一道考题：两列高速列车交会，车间空间的空气被瞬时挤压，压力波打在对方车体上，玻璃与悬挂都感受到冲击——车体密封性与结构强度标准里，会车压力波是专门的工况。隧道是第二道：列车突入隧道把空气推成活塞，车头承受正压、车尾承受负压，洞口的微气压波（2.2 节处理过）只是它露出地面的一角。侧风是第三道，也是安全清单上最凶的一项：强横风下的倾覆力矩按风速平方增长，大风区段的风速仪与限速联动（6.3 节的阈值管理）因此是保命配置。

设计师的回应是一整套整车气动造型：加长的头型把压力波在更长的轴向距离上摊薄，车体表面蒙皮缝隙做平、设备舱全包，受电弓加导流罩——每一处都是风洞里吹出来的妥协。气动优化的收益两头兑现：阻力降下来，牵引能耗跟着降（第七章的账）；压力波平了，舒适性与交会安全上限一起抬升。看懂了空气这位对手，再看复兴号的头型，读到的就不是流线美学，而是一张写满工况的工程答卷。

编组的账：八辆、十六辆与重联

动车组的编组选择是一笔运营账。八辆标准编组（约一千二百人）是运力与灵活性的平衡点：站台与股道按它设计，车底周转按它排程；客流大的通道用十六辆长编，定员翻倍到两千二百人以上，站台与到发线要相应加长。重联是另一种解法——两列八辆联挂运行，头尾各一个司机室，中途不解钩；它让车底的运用多了一个中间档：平峰分开跑两条线，高峰合并跑一条，同数车底覆盖两种需求。编组与重联的排布，是 4.3 节运行图与车底交路的物理前提。

编组背后还有一条经济账：座位成本。一列车的每公里成本相对固定，定员越大，单座成本越低——这就是繁忙通道拼命上长编的原因。但长编的代价 equally 真实：长站台的投资、更长的客流上下客时间（停站时间拉长吃图）、灵活性下降（一列车晚点波及的人数翻倍）。八辆与十六辆之间没有绝对答案，只有按通道客流的匹配——造车的编组决策，最终是运营数学题。
