1.3 输电线路与变压器的数学建模

1.3 输电线路与变压器的数学建模

本节摘要：建模是把物理设备翻译成 R、L、C 参数组合的过程，它是潮流计算与短路计算共同的入口。本节推导输电线路单位长度电阻、电抗、电纳的来源，给出 Π 型等值电路及其短线路简化条件，并完成变压器铭牌参数到阻抗模型的换算。读完本节，你应能从工程手册数据独立搭建出一个可计算的等值网络。

从导线到参数：线路模型怎么来

一根导线挂在杆塔上，它的电气行为由四个分布参数描述：单位长度电阻 r₁、单位长度电感 L₁（对应工频电抗 x₁ = 2πf·L₁）、单位长度对地电容 c₁，以及可以忽略不计的单位长度漏电导 g₁。工频五十赫兹下，这三个参数对架空线的典型量级是：r₁ 约 0.05 至 0.2 Ω/km（截面越大越小），x₁ 约 0.3 至 0.4 Ω/km（与线径、分裂方式有关，几何均距影响较弱），b₁（电纳，c₁ 乘以 2πf）约 3×10⁻⁶ S/km 量级。

电阻最好理解：集肤效应让交流电阻略大于直流电阻，钢芯铝绞线在工频下约高百分之几。电感来自电流的磁场，三相导线布置不对称时各相电感不等，工程上用换位让三相轮流占据三种位置，从而在整段线路长度上取平均，恢复三相对称——这也是 1.1 节"三相对称"假设在线路层面的落地。电容来自导线之间与导线对大地的电位差，电压等级越高，电容效应越显著。

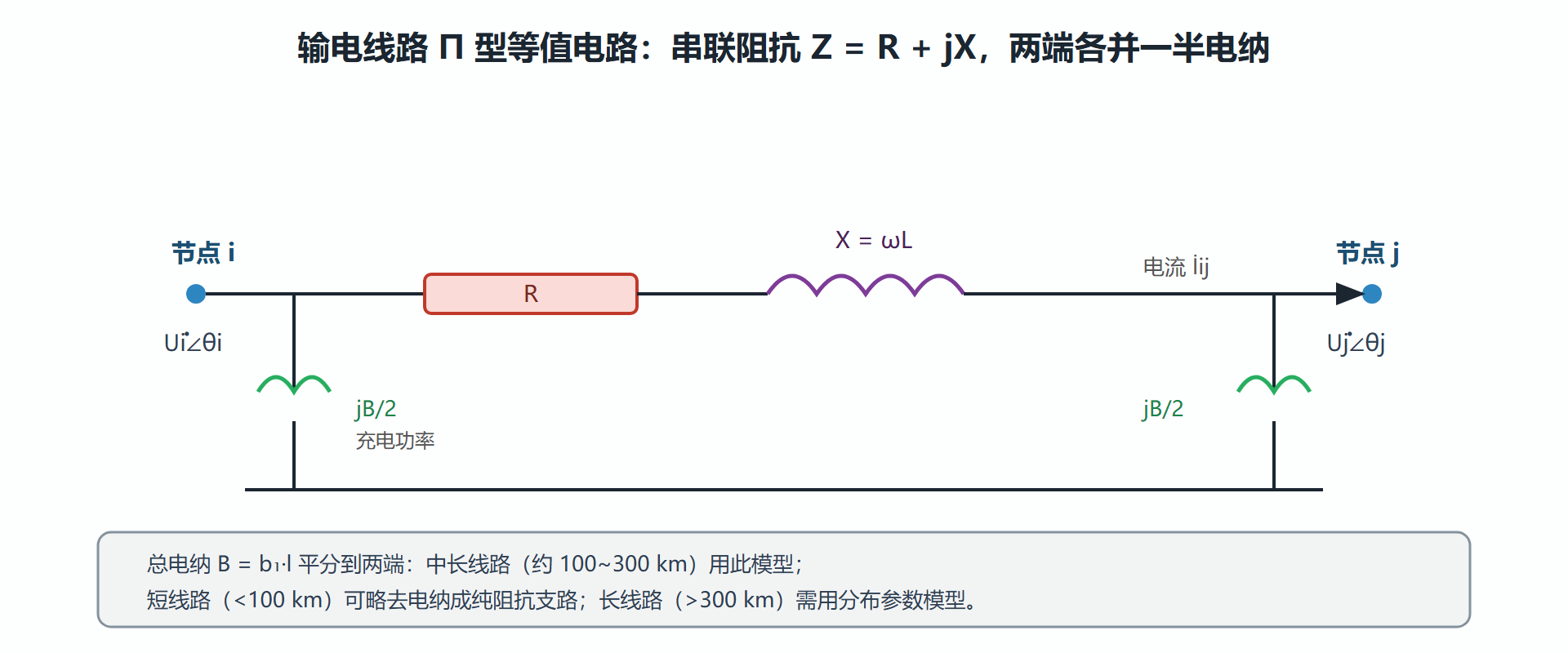

图：输电线路的 Π 型等值电路

Π 型等值电路与它的简化阶梯

分布参数模型精确但难算，工程做法是把全长 l 的线路集中化：串联阻抗 Z = (r₁ + jx₁)·l 集中在中间，全线并联电容的容抗一半分到首端、一半分到末端，这就是 Π 型等值电路。它的误差来源是"集中化"这个近似本身，于是按线路长度分三档处理：

电缆线路的电容远大于架空线（c₁ 可大一个数量级），同样长度下电纳效应显著，即使十几公里的电缆也要考虑充电功率。这条经验在城网分析里很实用：城市电缆化程度高的配电网，轻载时段末端电压反而升高（费兰梯效应），无功倒送问题就出在这。

充电功率值得一提，它是 Π 型模型里最容易被新手丢掉却又在高压网里举足轻重的量：Qc = U²·B。以 500 kV 线路为例，b₁ 取 3.5×10⁻⁶ S/km，一条 200 km 的线路 B = 7×10⁻⁴ S，Qc ≈ 500²×7×10⁻⁴ ≈ 175 Mvar——相当于一台大容量电抗器的需求，这就是超高压线路两端常装并联电抗器的原因。

变压器：铭牌到模型的三步换算

变压器的等值电路在系统分析里取简化形式：串联一个阻抗（励磁支路常略去或用导纳单独处理）。双绕组变压器铭牌上有两个关键试验数据——短路损耗 ΔPs 与短路电压百分比 Uk%，换算三步如下：

第一步，算电阻：

RT = ΔPs · UN² / SN²
​

其中 ΔPs 单位取千瓦时注意换算成瓦，UN、SN 分别是额定电压与额定容量。

第二步，算阻抗模并开方得电抗：

ZT = Uk% / 100 · UN² / SN ，  XT ≈ ZT（因 RT 远小于 XT）
​

第三步，若模型按标幺制准备（第 2 章），则直接 XT* = (Uk%/100) · (SN基准/SN)。

用数字走一遍：某 31.5 MVA 双绕组变压器，110/10.5 kV，Uk% = 10.5，ΔPs = 190 kW。取 UN = 110 kV。则 RT = 190×10³ × 110²×10⁶ / (31.5×10⁶)² ≈ 0.23 Ω；ZT = 0.105 × 110²×10⁶ / 31.5×10⁶ ≈ 40.3 Ω，故 XT ≈ 40.3 Ω。电阻不到电抗的百分之一——这就是"变压器的电阻常被忽略"的量化底气，也是电网里无功损耗占比高于有功损耗的结构性原因之一（后面第 3 章讲网损构成时会回看这个结论）。

三绕组变压器的做法是按三个绕组各自的短路试验数据分别求 RT1/RT2/RT3 与 XT1/XT2/XT3，等值电路为三条支路星形连接；自耦变压器则还要注意中性点直接接地方式对零序参数的影响——这步在第 4 章零序网络里会派上用场。

建模取舍的判断力

等值电路不是唯一的，选哪一档取决于分析目的。做潮流计算，中长线路 Π 型模型、变压器含励磁支路的模型是标准配置；做短路计算，线路电纳可以丢（短路瞬间电容效应远小于电抗效应），变压器只留电抗；做电磁暂态仿真，反而要恢复分布参数甚至频变特性。同一个设备在不同问题里换不同的"马甲"，判断口诀是：看问题的特征频率与特征时间尺度——工频稳态问题用集中参数，快速暂态问题恢复分布参数。

一个常见错误是把分接头位置忽略掉。变压器阻抗模型通常按主分接头计算，若实际运行在 +5% 分接头，电抗实际值会偏大百分之几，对短路电流这类对阻抗敏感的量会带来可察觉的偏差。严谨的做法是按实际分接头修正变比与阻抗。

追问与辨析

两个深化点。分裂导线为什么能降电抗？把每相导线分成二到四根子导线布置成束，等效增大了相半径，几何均距意义上的电感下降——五百千伏以上线路普遍用四分裂，电抗可比单导线低百分之十以上，还顺带解决了电晕问题。换位一定要整循环吗？线路不长时（几十公里内）不对称引起的负序与零序分量很小，常省去换位；长线路必须完整换位循环，否则不平衡电流会让相邻的发电机负序保护长期受骚扰。这两个细节合并起来看，会发现线路建模的每个参数都对应一个可以动手优化的工程决策——参数不是天上掉下来的，是设计出来的。

本节要点回顾

• 分布参数三件套：r₁、x₁、b₁ 是线路模型的原子，架空线典型值分别约 0.1 Ω/km、0.4 Ω/km、3×10⁻⁶ S/km 量级。
• Π 型模型把全线电容对半分到两端，中长线路标配；短线路退化成纯阻抗支路，长线路必须用分布参数方程。
• 充电功率 Qc = U²B 在超高压下动辄上百兆乏，是并联电抗器配置的直接依据。
• 变压器换算：RT 由短路损耗求，XT 由短路电压百分比求，且 XT 远大于 RT。
• 建模跟着频率走：稳态用集中参数，暂态恢复分布参数，电容的取舍按问题尺度决定。

至此每个元件都有了参数化的等值电路。第 2 章解决下一层障碍：不同电压等级的参数如何放进同一个方程组——标幺值登场。
