1.2 电力系统的构成与电压等级

1.2 电力系统的构成与电压等级

本节摘要：电力系统由发电、输电、变电、配电、用电五个环节构成，各环节用不同电压等级衔接，而等级序列的背后是一条损耗与电压平方成反比的物理规律。本节梳理各环节的功能与典型电压等级，解释"升压输电、降压用电"的必然性，并给出额定电压与电压偏差的工程约定。读完本节，拿到任何一张系统图你都能快速定位它的层次结构。

一个先想清楚的问题

电能从发电机到用户，直线距离可能不过几十公里，为什么中间要反复升降压？把这个问题想透，电压等级表就不用死记了。

发电机受绝缘与转速结构限制，出口电压做不高——大型汽轮发电机出口一般只有 20 kV 上下，水轮发电机更低到 13.8 至 18 kV。而同一条线路，输送功率 P、功率因数 cosφ 给定时，线电流 I = P/(√3·U·cosφ)，电压 U 越高电流越小；线路损耗 ΔP = 3·I²·R，与电流平方成正比。把这两个式子串起来：电压翻一倍，电流减半，损耗降到原来的四分之一。传输距离越远、容量越大，就越值得把电压抬高。但电压高，绝缘成本、杆塔尺寸、断路器造价全部上升。于是每个电压等级都是"损耗成本"与"设备投资"折中的产物，输电经济半径由此而来。

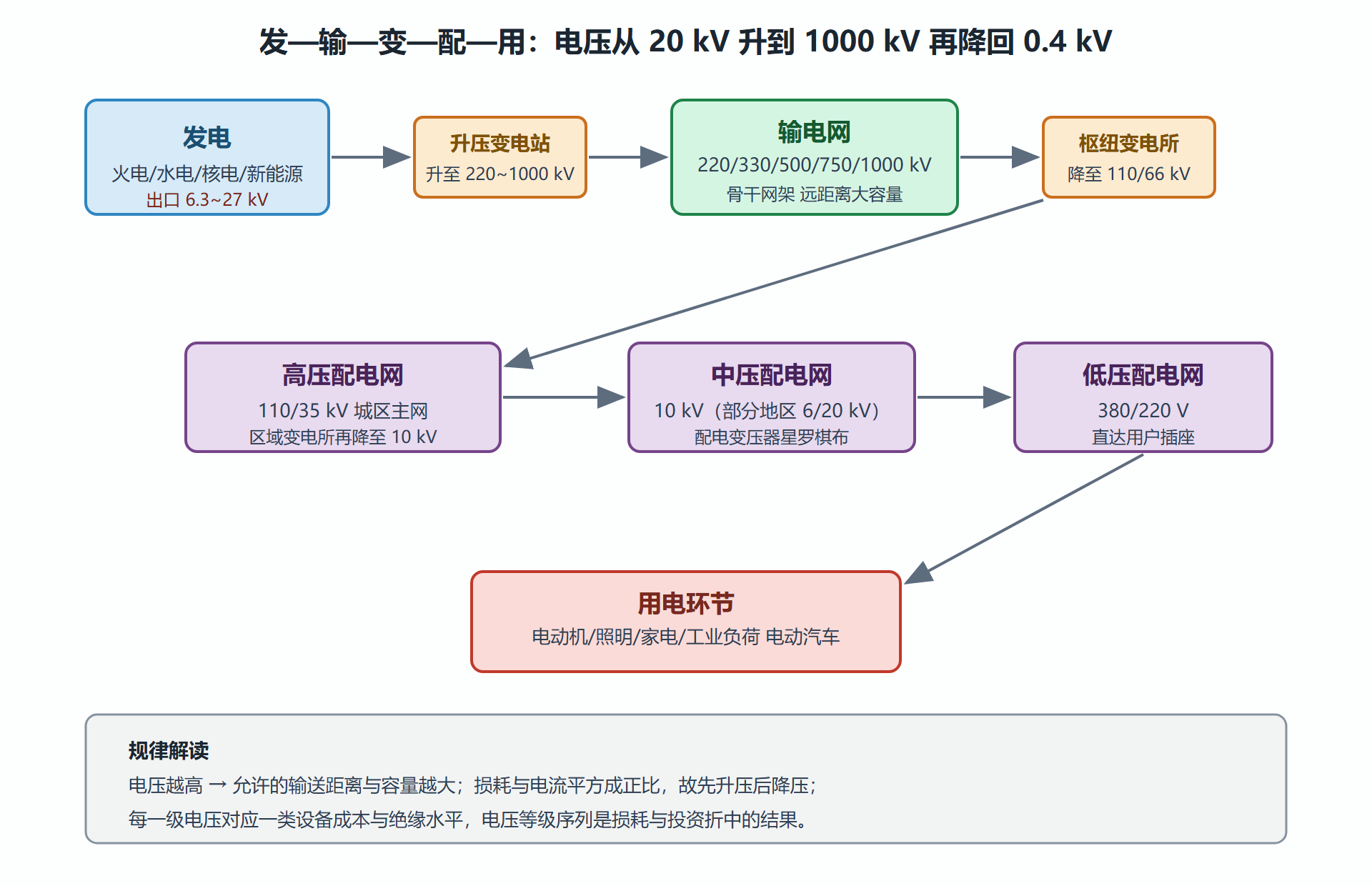

图：电力系统分层结构与电压等级序列

各环节的功能画像

发电环节是能量的源头。同步发电机是绝对主力：火电、水电、核电、燃气机组全部由原动机拖动同步发电机发电。新能源中的风电多数经变流器并网，光伏则完全是逆变器接口——这个差别在第 7 章会展开成"新型电力系统"的核心矛盾。

输电环节承担远距离、大容量输送，用 220 kV 及以上电压等级。我国骨干网架以 500 kV 为主，西北采用 750 kV，跨省区大容量通道用 1000 kV 特高压交流与 ±800 kV 特高压直流。交流输电与直流输电各有分工：交流组网灵活、变压方便；直流没有稳定性问题、适合超远距离与海底电缆，但换流站造价高。

变电环节是电压等级之间的"换乘站"。变电站里的核心设备是变压器，配套断路器、隔离开关、母线、无功补偿装置与保护系统。枢纽变电站一出故障，影响的往往不是一个城市——所以后面第 6 章的 N-1 准则首先约束的就是这类关键节点。

配电环节把电能分送到终端，分高压（110/66/35 kV）、中压（10 kV）、低压（380/220 V）。配电网结构多为辐射状，可靠性不如输电网，但直接面对用户，电压质量、停电时户数这些用户能感知的指标都在这里产生。

用电环节的负荷构成决定了系统的负荷曲线：工业负荷占比高则负荷平稳，居民与商业负荷占比高则早晚峰谷差大。负荷模型（恒功率、恒电流、恒阻抗的混合）在电压稳定分析里是关键的输入假设。

额定电压：一套标准化的语言

电压等级不是连续可调的，各国都制定了标准额定电压序列。我国三相交流额定电压（线电压）常用的序列是：0.38、3、6、10、35、66、110、220、330、500、750、1000 kV。习惯上把 1 kV 及以下称低压，1 至 220 kV 称高压，330 至 750 kV 称超高压，1000 kV 及以上称特高压。

两条工程约定要记住。其一，用电设备额定电压与电网额定电压一致，设备按此设计绝缘与铁芯。其二，线路首端电压高于额定电压、末端允许低于额定电压——正常运行允许的电压偏差一般为额定电压的 ±5%，发电机能提供 ±5% 的调节余量。变压器高压侧绕组还会做出若干分接头（如 110±2×2.5% kV），用来适应不同位置电压的偏移，这个细节在第 3 章无功电压控制里会用到。

还有一个容易混淆的点：发电机出口额定电压通常略高于同级的网络额定电压（如网络 10 kV、发电机出口 10.5 kV），因为发电机一般直连升压变，需要顶住压降。这解释了 1.1 节演练里"10 kV 母线实测 10.5 kV"的疑点——那不是越限，而是设计值本就如此。

演练：估算一条线路的损耗差

设输送 100 MW、cosφ = 0.95，线路每相电阻 10 Ω，比较 110 kV 与 220 kV 两个方案。

110 kV 方案：相电流 I = P/(√3·U·cosφ) = 100×10⁶/(1.732×110×10³×0.95) ≈ 553 A；三相损耗 ΔP = 3·I²·R = 3×553²×10 ≈ 9.17 MW，损耗率超过 9%。

220 kV 方案：电压翻倍电流减半至约 276 A；损耗 ΔP = 3×276²×10 ≈ 2.29 MW，损耗率约 2.3%。

电压提高一倍，损耗降至四分之一——这就是骨干网清一色超高压的原因。把这个算例反过来用：若你看到某条线路损耗率异常偏高，第一反应应该是检查它是否"超龄服役"，即负荷增长后没有升压改造，长期运行在经济半径之外。

再补一个现场感强的知识点：电压等级与设备寿命的经济账。变压器与断路器的绝缘设计按额定电压定档，同容量设备每上一档电压等级，价格大约上浮三到五成；因此规划者的选择往往是"电压等级贴着负荷发展走"——先按当前负荷选偏低等级，负荷翻番后升压改造。这条路省了当期投资，但留了二次改造的扰民成本与停电窗口。反过来一次性上高档，前期利用率低、折旧压利润。这笔账没有标准答案，只有与负荷预测置信度匹配的选择：预测越不确定，越倾向分期。

费兰梯效应的一次真实体验：某新建五百千伏线路投运初期只带空载，末端电压冲到额定的一点一倍以上，保护频繁告警——这就是线路电容效应（末端开路时充电功率抬升末端电压）。对策是投运前先装并联电抗器，带小负荷后再逐步退出。空载长线的电压抬升是超高压运行特有的日常，也是 3.5 节无功平衡在投运环节的具体化身。

追问与辨析

补两个容易被追问的细节。特高压直流与特高压交流怎么分工？一千千伏交流适合构建骨干网架、沿途可落点受电，但存在同步稳定性与无功充电问题；正负八百千伏直流适合点对点大容量远送（如水电基地到负荷中心），不存在稳定性问题但换流站贵、且需要受端交流网足够强。两者是互补关系，谁替代谁的提法都不严谨。电压等级为什么有六千伏和六万六千伏这类"怪数字"？它们是早期标准的历史残留，不同工业体系沿用各自第一代设备的额定值，后续标准为了兼容旧设备做了保留。这解释了为什么电压序列看起来不够整齐——标准是人写的，人是带着历史包袱写标准的。

本节要点回顾

• 五环节：发电、输电、变电、配电、用电，电压等级是它们的衔接语言。
• 损耗铁律：ΔP = 3I²R，损耗与电流平方成正比，与电压平方成反比，是升压输电的物理依据。
• 电压序列：0.38 到 1000 kV 的标准序列，每级都是损耗成本与设备投资的折中。
• ±5% 偏差与变压器分接头是电压质量的调控余量，发电机出口额定值比同级网络高半档。

下一步进入 1.3 节：给线路与变压器装上 R、L、C 参数，把它们变成能进方程的等值电路。
