3.1 潮流方程与节点分类

3.1 潮流方程与节点分类

本节摘要：潮流方程是节点功率平衡方程的网络化形式：每个节点的注入功率等于该节点电压与全网电压通过导纳矩阵共同决定的输出。方程天然非线性，未知量是各节点的电压幅值与相角。节点按"哪两个量已知"分成 PQ、PV 与平衡节点三类，分类背后是设备物理可控性的差异。本节完成方程推导与分类逻辑，是整章算法的地基。

方程从功率守恒里长出来

任取网络中节点 i，它的注入功率由两部分决定：它自己的电压，以及它与全网所有节点的电气耦合。用导纳矩阵写复功率平衡（标幺值，省略星号）：

Si = Pi + jQi = Ui · Σk (Yik·Uk)*   （k 遍历所有节点，含 i 自身）
​

把电压写成极坐标 Ui∠θi、导纳写成 Yik = Gik + jBik，分离实部虚部得到成对的功率方程：

Pi = Σk Ui·Uk·(Gik·cosθik + Bik·sinθik)
Qi = Σk Ui·Uk·(Gik·sinθik − Bik·cosθik)
其中 θik = θi − θk
​

这两条式子是潮流计算的全部数学核心，每个非平衡节点各贡献一对。观察它们的性质：含电压相乘（双线性）、含三角函数（周期性），叠加起来是典型的非线性方程组——没有解析通解，只能迭代求数值解，这正是 3.2 节牛顿-拉夫逊法的用武之地。还有一条隐含信息：θik 出现在三角函数里，而三角函数对角度整体平移不敏感，所以全网相角必须先指定一个参考——这个细节埋下了平衡节点的另一重身份。

节点分类：按"运行中谁说了算"划分

n 个节点、每个节点 4 个关联量（P、Q、U、θ），方程组要封闭，必须给每个节点指定两个已知量、留两个未知量。指定哪两个，取决于那个节点的设备在物理上能控制什么——这就是分类的全部逻辑：

PQ 节点占绝大多数。负荷的功率需求是给定的，用户侧没有能力维持电压，电压跌了它只能"认"。PV 节点的物理图像是励磁系统：发电机的调速器按计划锁定有功出力，励磁调节器把端电压顶在设定值，代价是无功出力浮动——但浮动有边界，当 Q 顶到上限还压不住电压，控制模式就切换为固定 Q 运行、放弃电压目标，节点"降级"为 PQ。这种 PV 转 PQ 的切换正是电压失稳链路的第一环，第 5 章会展开。平衡节点承担双重使命：全网有功损耗事先未知（它依赖解出来的电流分布），必须有节点兜底吸收这个差额；同时它固定 θ = 0，为全网相角提供参考原点。平衡节点有且仅有一个，缺了方程不封闭，多了互相矛盾。

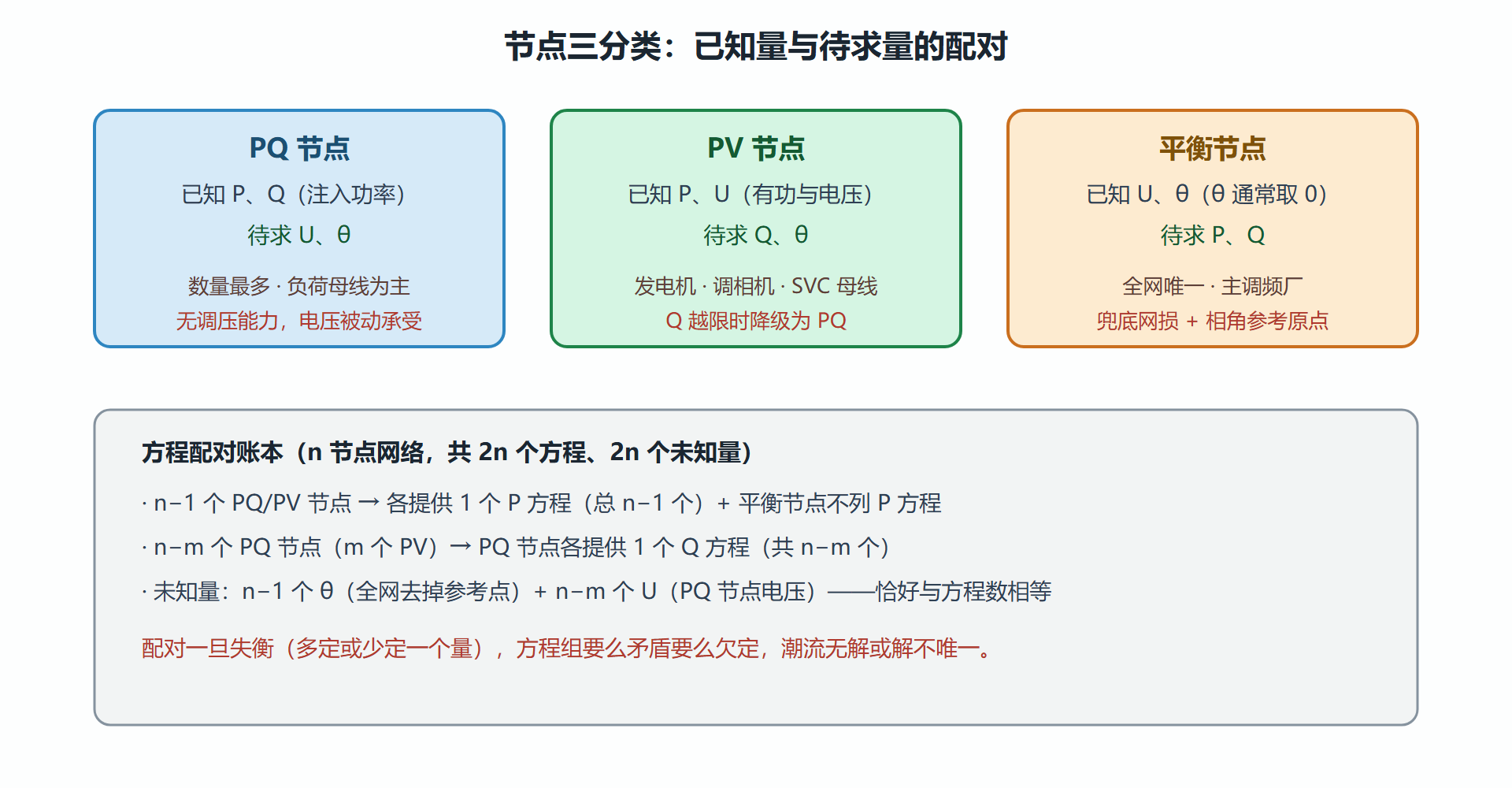

图：节点三分类与方程配对关系

潮流有解吗：一个必须面对的问题

非线性方程组没有解的存在性保证。工程上的常见死法有三种：其一，负荷过重导致电压崩溃点越限——需求超出了网络能输送的功率极限，方程组在这个负荷水平附近失去解（第 5 章电压稳定会从静态分岔角度解释）；其二，PV 节点无功全部越限且被切为 PQ 后，电压大面积跌破合格带；其三，数据错误导致发散——阻抗标幺值录错基准、平衡节点漏设，迭代轨迹直接飞掉。区分"物理无解"与"数值发散"是潮流工程师的基本功：前者要改运行方式，后者要查数据。

演练：给一个五节点系统分角色

某地区网五个节点：节点 1 接主调频火电厂，节点 2 接大型水电站，节点 3 接化工厂负荷，节点 4 接城市综合负荷，节点 5 接一台风机（恒功率控制）。分类作业：节点 1 定平衡节点（主调频厂，承担损耗兜底）；节点 2 定 PV（水电有励磁调节，可维持电压）；节点 3、4 定 PQ（纯负荷）；节点 5 定 PQ——虽然它是电源，但恒功率逆变器不参与调压，电源不等于 PV 节点，这个反例是本节最重要的认知矫正点。数一数方程账本：5 节点 → 2n = 10 个方程；θ 未知 4 个（节点 2 至 5），U 未知 3 个（两个 PQ 负荷 + 风机节点），P、Q 未知各 1 个（平衡节点），合计 10。账平了，可以进 3.2 节迭代。

补一个工程文件的视角：实际潮流数据文件里，每个节点都要声明类型与参数，这个声明过程就是本节分类的落地动作。新手常见的录入错误有三类：把平衡节点忘了设（程序默认第一个节点为平衡，结果物理意义全错）、把 PV 节点的无功限值留空（程序按无限大处理，算出荒谬的无功分布）、把负荷的功率因数与有功重复录入（程序按两个负荷叠加）。防错流程是录入后先跑一次"校核潮流"：检查平衡节点功率是否在合理范围（不超过全网负荷的一到两成）、PV 节点无功是否大面积贴限、网损是否在同类系统经验带内——三个检查各花几十秒，能拦住绝大多数离谱结果。

追问与辨析

三个延伸辨析。能不能设两个平衡节点？不能——两个指定电压相角的节点会让方程组过定，除非两者的相角恰好兼容，否则无解；工程上有"分布式松弛"的研究方向，把损耗平衡分摊到多个节点，那是高级话题，基础框架里平衡节点唯一。分布式光伏电站该设成什么节点？看它的控制模式：恒功率控制（绝大多数现状）是 PQ；具备无功调压能力并接受电压调度的场站可按 PV 建模，且别忘了无功限值——PV 转 PQ 的逻辑对它同样适用。负荷为什么常写成负的发电注入？这是符号约定：方程统一按"注入为正"书写，负荷吸收功率即注入为负，两个方向一套方程，程序实现最简洁。约定本身无物理含义，但全套计算必须遵守同一套约定，混用即错。

本节要点回顾

• 潮流方程是每节点一对的功率平衡式，双线性加三角函数，天然非线性、无解析通解。
• 三分类依据设备可控性：PQ 给定功率、PV 给定有功与电压、平衡节点给定电压与相角并兜底网损。
• 平衡节点有且仅有一个，兼任损耗平衡者与相角参考。
• PV 转 PQ（无功越限）是潮流里最重要的模式切换，预告电压稳定问题。
• 恒功率新能源场站是 PQ 不是 PV——可控性的判定看控制目标，不看它是电源还是负荷。

方程与角色已定。下一节请出通用求解器：牛顿-拉夫逊法，看雅可比矩阵如何把非线性问题一路压平。
