3.4 网络损耗与效率评估

3.4 网络损耗与效率评估

本节摘要：网损是电流在线路电阻上的热耗，总量上看只占供电量的几个百分点，却是调度经济性、规划选址与市场结算绕不开的核心指标。本节分析网损的构成（有功损耗与无功损耗的比例关系）、网损随运行方式的变化规律（与电流平方成正比、对潮流分布敏感），并给出从潮流结果中提取与评估网损的完整方法，配一个两支路网络的网损对比算例。

网损的构成：为什么无功也烧有功

线路损耗的表达式在 1.2 节已露过面：ΔP = 3I²R。把电流按功率三角展开（I = S/(√3·U·cosφ)），可得：

ΔP = R·(P² + Q²)/U²   （单条支路，P Q 为该支路输送的有功无功）
​

这条式子信息量很足。第一，损耗同时由有功与无功平方项构成——输送无功同样烧有功，这是"无功就地补偿"原则的损耗论依据：让无功在负荷端就地产出，避免长距离无功搬运。第二，损耗与电压平方成反比，与 1.2 节"升压降损"同源。第三，平方律意味着损耗对负荷水平高度非线性：负荷翻倍，损耗翻四倍；高峰时段的边际损耗远高于平均值。

变压器损耗另有一份账：绕组铜损同样按 I²R 走，铁芯损耗（励磁损耗）近似恒定与负荷无关。全网加总后，无功损耗常常超过有功损耗的一半——回顾 1.3 节"变压器电抗远大于电阻"的量化事实，这个比例就不意外了。运行统计里，输电网有功网损率一般在 2% 到 5%，配电网因电压低、电流大还要更高一截。

网损从潮流结果里怎么提取

潮流收敛后，每条支路的功率分布已经解出，支路损耗就是两端功率的差：

ΔSij = Sij + Sji   （首端注入加末端注入，其有功部分即该支路损耗）
​

全网有功网损 = 所有支路损耗之和 = 全网发电注入总和减负荷总和。程序实现上就是一次支路遍历，注意事项有两条：Π 型模型的对地电纳会向系统注入无功（充电功率），统计无功损耗时要把它计入，否则无功账目对不上；网损对相角与电压的敏感度（损耗灵敏度）可用雅可比信息推出，它正是第 6 章最优潮流里"网损微增率"惩罚项的数学来源。

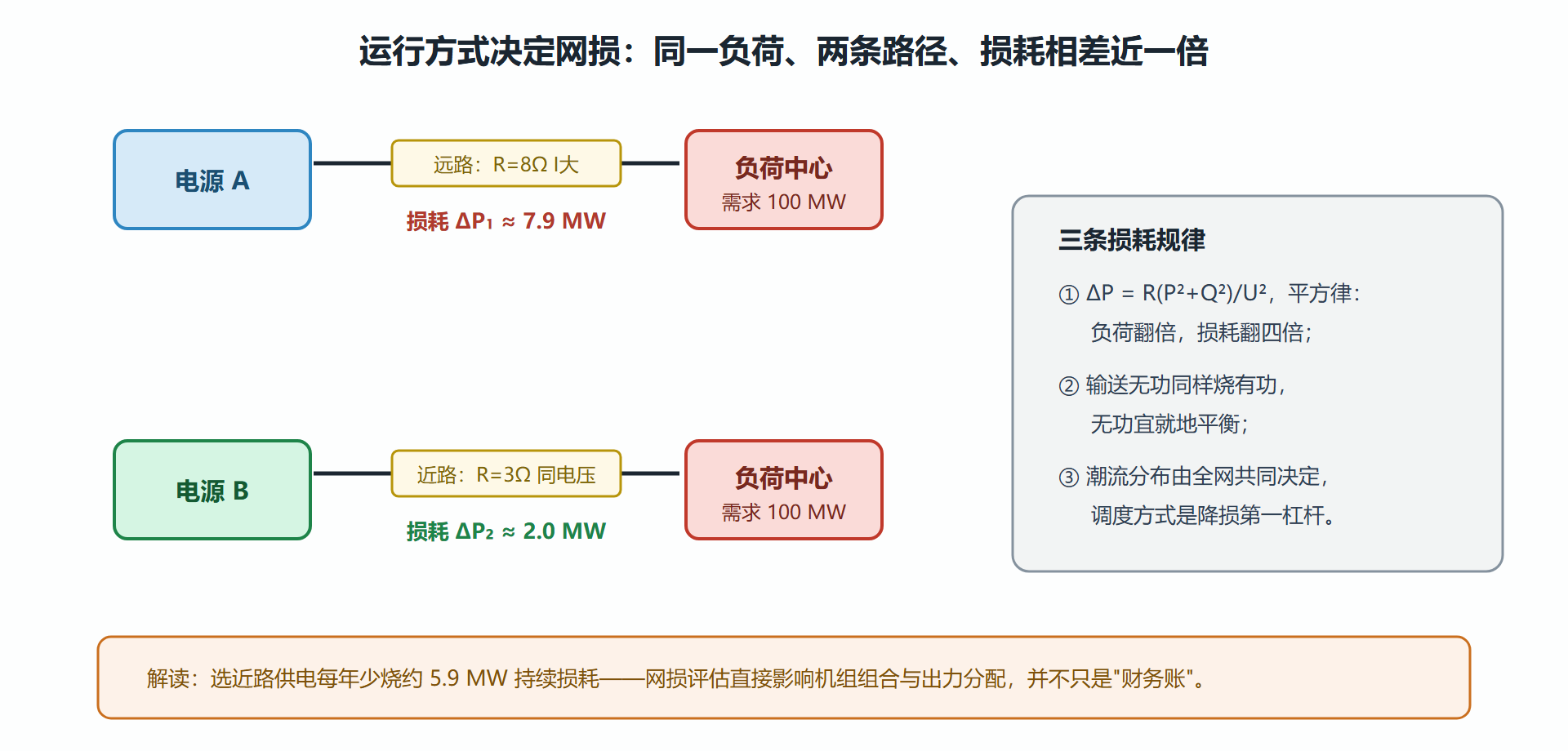

图：同一负荷两种供电路径的网损对比

算例：把损耗账算细

设某 110 kV 双回线路向 100 MW、cosφ = 0.95 的负荷供电，每回线路 R = 3 Ω、X = 12 Ω，运行电压 110 kV。双回并联后总电阻 1.5 Ω。电流 I = P/(√3·U·cosφ) ≈ 553 A（总）。损耗：

ΔP = 3·I²·R总 = 3 × 553² × 1.5 ≈ 1.376 MW   → 网损率 1.4%
​

现在做两个变式，体会平方律的力度。变式一，负荷爬升到 140 MW：电流升至 774 A，损耗 = 3×774²×1.5 ≈ 2.69 MW，网损率升到 1.9%——负荷增四成，损耗近乎翻倍。变式二，功率因数从 0.95 恶化到 0.85（无功需求增加）：同样 100 MW 有功，视在功率变大、电流升至 618 A，损耗 = 3×618²×1.5 ≈ 1.72 MW——功率因数掉一个台阶，损耗白涨四分之一，而负荷没多供一度电。这两个变式分别是"峰谷差管理"与"无功补偿"两件调度武器在损耗账上的量化投影。

从损耗指标到运行决策

潮流程序给出的网损数字，要转成三类行动才有价值。第一类，机组组合层面的出力分配：同一批负荷，让近负荷中心的机组多带、远端机组少带，全网损耗下降——但近端机组未必便宜，这正是第 6 章经济调度要在燃料成本与网损之间找平衡的原因。第二类，无功运行优化：调整发电机无功出力与电容器投切，改变潮流路径降低 I²R 损耗，典型的"不花一分钱投资、只动运行方式"的降损。第三类，规划校核：新建线路或变电站的选址方案比较里，折算二十五年的网损电量往往是与投资额同量级的项，网损评估直接改写经济比选的结论。

评估口径上再提醒一个易错点：比较两个方案的网损率必须同口径（同供电量、同电压等级边界），否则"高网损率方案"可能只是因为多转供了一层。结算场景下（网损由用户分摊），口径不统一会直接变成经济纠纷。

补两块损耗账里容易被漏掉的内容。电晕损耗：高电压等级架空线在坏天气（雨、雾、覆雪）下的电晕放电损耗可达到电阻损耗的一到两成，夏季大负荷方式算出来的网损与冬季湿冷天气的实测对不上，常是电晕在作祟——它随天气剧变，是网损预测精度的天花板之一。变压器铁损的全年账：单台铁损几十千瓦看着不起眼，全网数千台变压器一年累计的铁损电量以亿计，且铁损与负荷无关、日夜恒定——配网降损里"及时退运空载变压器""选用低损耗型号"这类不起眼的措施，节能账本反而比想象中大。网损评估要分电压等级、分损耗类型拆开看，笼统的一个百分比数字藏不住管理线索。

给一个网损敏感度的实用口算：某条重载线路输送电流增加一成，其损耗增加约两成一（平方律），若这条线路承担全网损耗的四分之一，全网损耗上升约百分之五。这个口算解释了为什么调度在高峰时段做"潮流转移"（调整机组出力让重载线卸载一成），省下的电量就能抵得上一批降损改造——运行手段的降损杠杆比多数人直觉的更灵。反过来，网损对方式的敏感性也提醒：任何评估网损的计算必须绑定明确的运行方式断面，脱离方式谈网损率没有意义。

追问与辨析

技术线损与管理线损怎么分？技术线损是物理规律决定的部分（电阻热耗、变压器铁损、电晕），只能靠升级设备与优化运行压缩；管理线损是计量误差、窃电、抄表差错等经营性损耗，靠管理与稽查消除。降损工程先分清两者：对着技术线损搞稽查、对着管理线损换导线，都是力气花错地方。为什么说网损是"电力市场的隐形税"？交易电量按计量点结算，但物理上送进网的电总有一部分变成热耗掉，这部分成本最终摊进购电成本——网损率每降零点一个百分点，对年售电量数百亿千瓦时的电网就是数亿千瓦时的电量节约，这就是降损永远在调度议程上的原因。

本节要点回顾

• 损耗公式：ΔP = R(P²+Q²)/U²，平方律是网损所有规律的根。
• 无功烧有功：输送路径上的无功同样产生有功损耗，就地补偿是损耗论上的硬依据。
• 提取方法：支路两端功率差求和；注意充电功率与损耗灵敏度两个技术细节。
• 决策出口：出力分配、无功优化、规划比选；口径统一是评估的前提。

损耗看的是"经济账"。下一节看"安全账"：电压越限从哪来，无功为什么必须分层分区平衡。
