3.5 电压与无功控制

3.5 电压与无功控制

本节摘要：电压是电网运行的第二条生命线。潮流结果里电压越限，根子几乎都在无功的产消失衡上——无功不宜远距离输送，必须分层分区、就地平衡。本节解释电压与无功的耦合机理，梳理发电机、变压器分接头、并联电容电抗、静止无功补偿器等调压手段的特性与次序，并给出电压合格的完整控制逻辑。

电压为什么掉：一条支路看穿

取一条电抗为 X 的支路向负荷送电，两端电压差做小扰动近似后，著名的两端功率-电压关系为：

Ui − Uj ≈ (R·P + X·Q)/Uj
​

输电网 R 远小于 X（x/r 比五到十五），于是电压跌落主要由无功 Q 与电抗 X 的乘积贡献。负荷无功需求上升、或无功输送路径变长，末端电压就被拽下来。反过来，要抬电压，要么就地补充无功（让 Q 不必远途输送），要么减小电气距离（X）。这两条分别对应本节的两大类调压手段。再看数量级：220 kV 系统输送 100 Mvar 无功跨越 10% 电抗的阻抗，电压跌落轻松超过 5%——超出合格带。这就是"无功跨区输送代价高昂"的定量版本。

调压的紧迫性还有一个常被忽略的理由：电压质量是用户侧感知最直接的指标。低电压让电动机过流发热、荧光灯闪烁、家电寿命缩短；高电压则威胁绝缘与设备安全。运行规程对各级电压的偏差限值（如 220 kV 母线正负 5%、380 V 用户正负 7%）是硬约束，电压合格率是调度考核的常规项目。

调压手段清单与各自的脾气

发电机励磁是成本最低、响应最快的调压资源。增励抬压、减励降压，秒级响应；受限于无功出力上下限（转子发热限制）。它应充当电压调节的"第一响应人"。

变压器分接头改变电压比，直接调整本层电压水平。有载调压变压器（OLTC）带载切换分接头，动作一次十几秒到几十秒。它的脾气要划重点：分接头抬的是本侧电压，不是无功——调高变比把本侧电压顶上去的同时，若无功缺口未补，只会把上级电网的无功缺口"转嫁"并加深，极端时把主网拖垮。所以运行纪律是：无功不足的系统先补无功，分接头只在无功基本平衡的条件下微调电压。

并联电容器/电抗器直接就地改变无功平衡：电容器发无功抬电压（重负荷时投），电抗器吸无功压电压（轻载高电压时投，比如 1.3 节算过的超高压充电功率场景）。离散投切、动作慢是短板，但造价低，是配电网的主力。

**静止无功补偿器（SVC/STATCOM）**电力电子连续调节，毫秒到秒级响应，能进能出，用于电压波动抑制与暂态电压支撑，造价高，配置在枢纽站与新能源汇集站。

串联电容补偿减小线路等效电抗 X，既抬电压又提输送容量，多用于超高压长线路，要防次同步谐振（第 5 章伏笔）。

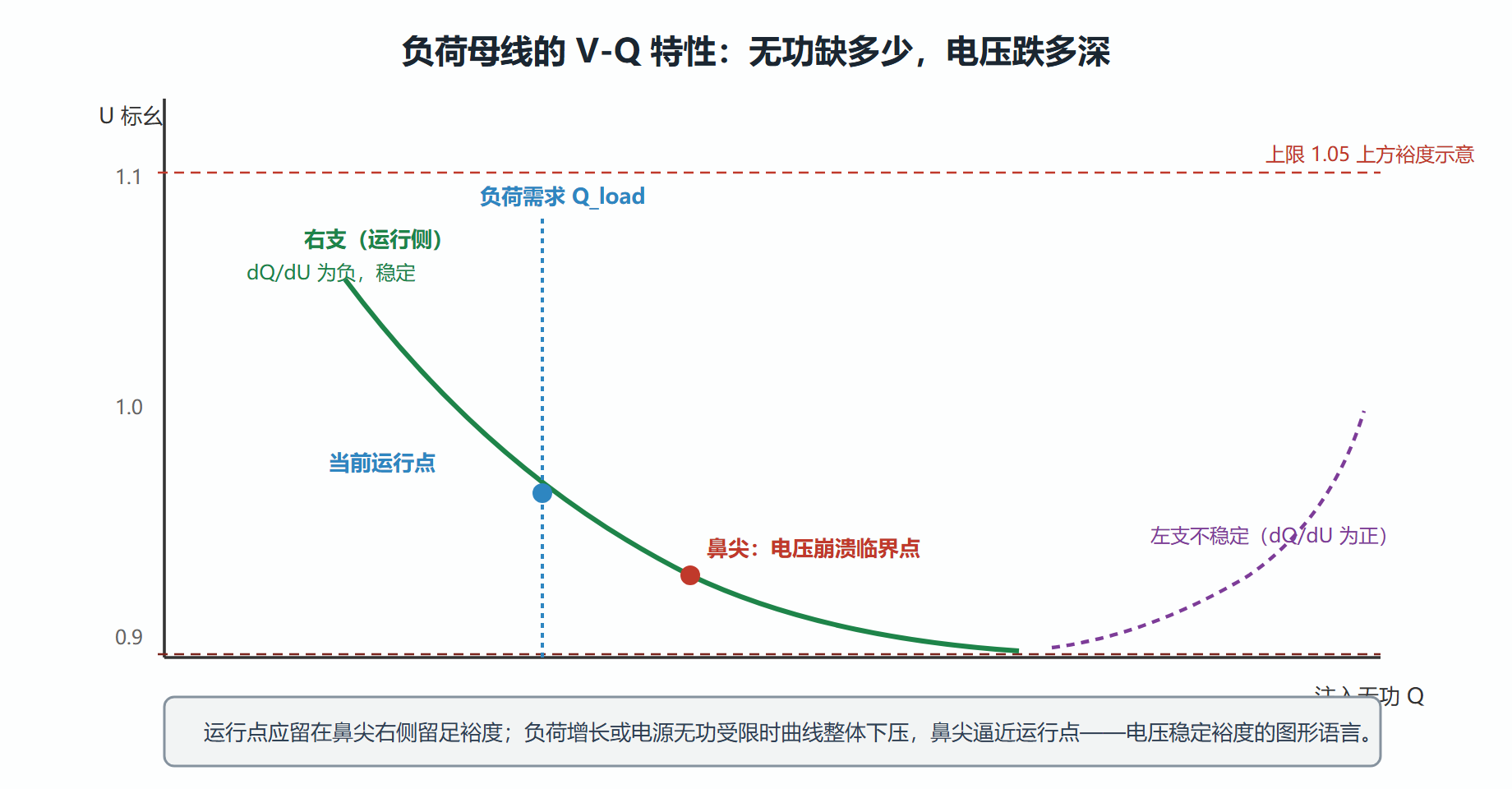

图：典型无功-电压（V-Q）特性与运行点

分层分区的平衡逻辑

无功平衡的组织原则八个字：分层分区、就地平衡。分层指各电压等级各自负责本层的无功需求（500 kV 层由发电机与电抗器平衡充电功率，220 kV 层由电厂与枢纽补偿平衡，10 kV 及以下由配变低压侧电容器平衡）；分区指区域内自平衡，避免无功跨区长途奔袭。这与"有功全网统一平衡、频率全网一致"形成鲜明对照——根源就在本节开头那条公式：无功流动受电抗惩罚远大于有功，天然"恋家"。

控制次序的工程经验可以概括为四步：先看无功平衡（投切电容电抗、安排发电机无功），再看分接头（在无功平衡的前提下调整本层电压），然后检查薄弱区域的电压支撑（必要时限制功率注入或转移负荷），最后才是降低输电断面潮流这类大动作。顺序颠倒的典型错误：电压低了先调分接头，把本层电压顶起来，上级无功缺口加深，几分钟后上级电压崩溃连本层一起拖下水——事故复盘里这类链条并不罕见。

演练：一次电压越限的处置

情景：凌晨轻载，某 220 kV 枢纽母线电压 1.07 标幺（越上限），周边 110 kV 侧电压同步偏高。按四步走：查无功平衡——轻载线路充电功率富余（回想 1.3 节：500 kV 线路每百公里充电功率几十 Mvar），判断为无功过剩型高电压；第一步投并联电抗器吸收充电功率；第二步将周边发电机进相运行（吸收无功）若干 Mvar；第三步微调主变分接头收电压。每步动作后看潮流复算的电压与无功分布，通常前两步已回到 1.05 以内。这个流程里没有一步是"经验拍脑袋"，每一步都能用本节的公式与 3.1 节的潮流方程解释——调压决策的每个动作背后都应有一条潮流依据。

补一个控制设备维护的实战细节：电容器组的寿命管理。并联电容器频繁投切会显著缩短寿命（每天数十次投切的电容器组，故障率数倍于每天一两次的），因此 AVC 策略里要加入投切次数约束与死区设置——电压在死区带内不动电容器，宁可让分接头或发电机多动。这个细节揭示电压控制的一个深层结构：各调压手段的"操作成本"不同，励磁动一动几乎免费，电容器投切有寿命成本，分接头动作有机械磨损——一个成熟的电压控制策略本质上是"多设备操作成本下的最优调度"，又回到 6 章优化的世界观。

追问与辨析

自动电压控制 AVC 是什么？分层分区的电压无功闭环控制：调度中心的 AVC 主站按灵敏度与优化算法算出各厂站的无功电压目标，厂站端自动执行电容器投切与机端电压调整。它把本节的"四步人工流程"变成每几分钟滚动一轮的自动闭环，是潮流与优化成果直接落地的样板系统。无功要不要定价？争议多年：无功就地平衡的特性使它难以跨区交易，多数市场把它并入辅助服务按能力与调用分开补偿，而非像有功一样出清定价——物理特性决定交易形态，这个逻辑与 6.5 节一脉相承。

本节要点回顾

• 电压跌落主因：ΔU ≈ (RP+XQ)/U，输电网里 XQ 项主导，电压问题本质是无功问题。
• 手段与脾气：励磁快而有限、分接头只调比不补功、电容电抗离散而廉价、SVC 连续而昂贵。
• 分接头纪律：无功不平衡时严禁单靠调分接头抬电压。
• 组织原则：分层分区、就地平衡；有功全网平衡、无功区域平衡，二者逻辑不同。
• V-Q 特性：运行点远离鼻尖是电压稳定裕度的图形表达，为第 5 章埋好伏笔。

稳态部分到此完整：方程、算法、损耗、电压。第 4 章换一个世界——故障发生后的极端十几毫秒。
