5.1 功角稳定性与转子运动方程

5.1 功角稳定性与转子运动方程

本节摘要：功角稳定研究发电机转子之间还能不能保持同步运转。本节从转子受力平衡出发写出摇摆方程，建立功角 δ 的物理图像与惯性常数 H 的量级感，推导功角特性曲线并给出静态稳定判据。功角特性曲线是全章乃至全书最重要的一张图，值得花足时间看透。

功角是什么：不只是个角度

把发电机转子的磁场想象成一根"看不见的弹簧连杆"：转子磁极与定子旋转磁场之间靠磁力线"拉扯"传递功率，两者空间位置的夹角就是功角 δ。空载时 δ 接近零（两磁极对齐）；带载后转子被原动机推着"超前"定子磁场一个角度，δ 增大；送出的功率越多，弹簧拉得越长，δ 越大。同步运行的全部含义是：所有发电机的转子以同一电角速度旋转，δ 之间的相对差值保持稳定——各发电机像被同一根轴连着，只是彼此错开固定角度。一旦扰动过大，某台机被"甩"出去，δ 无限制拉大，转子磁场与定子磁场失步，保护被迫切机——这就是功角失稳。

摇摆方程把这个动力学写成标准二阶形式（标幺制）：

(2H/ωs)·d²δ/dt² = Pm − Pe − D·dδ/dt
​

逐项看：Pm 是原动机机械功率（调速器决定，短时间内近似常数）；Pe 是电磁功率（电网决定，随 δ 变化）；D 为阻尼系数；ωs 为同步角速度。惯性常数 H 表示额定转速下转子储存的动能除以额定容量，典型值：汽轮发电机 3 至 7 秒，水轮发电机 2 至 4 秒。H 的直观含义是：仅凭转子惯性，系统能自己撑起额定功率约 H 秒——这个数字是频率稳定（5.4 节）与新能源低惯量问题（第 7 章）的核心参量。

功角特性曲线：一条正弦讲透输送极限

考虑最简单的两机模型：发电机电抗后电动势 E 经总电抗 X 连到无穷大系统（电压 U 恒定），电磁功率为：

Pe = E·U·sin(δ) / X
​

功率随 δ 按正弦规律变化——这就是功角特性曲线。读图四要点：

其一，功率上限 Pu = EU/X，即静稳极限，出现在 δ = 90°。同一条线路想送更多功率，办法都在这个分子分母里：提高 E（强励磁）、提高 U、减小 X（串补、分裂导线、特高压）。其二，正常运行 δ 在 30 到 45 度之间，距 90 度留出约一倍的裕度——运行点离静稳极限的距离就是静态稳定裕度。其三，曲线在 0 到 90 度区间斜率为正（dP/dδ > 0）：负荷小幅增加时 δ 微增、输出功率随之增加、平衡恢复，斜率为正是静态稳定的判据；超过 90 度斜率变负，扰动只会把运行点越推越远，系统非同步不可。其四，δ 的振荡周期约一秒量级，这就是"机电暂态"的特征时间，决定了 5.5 节仿真的步长选择。

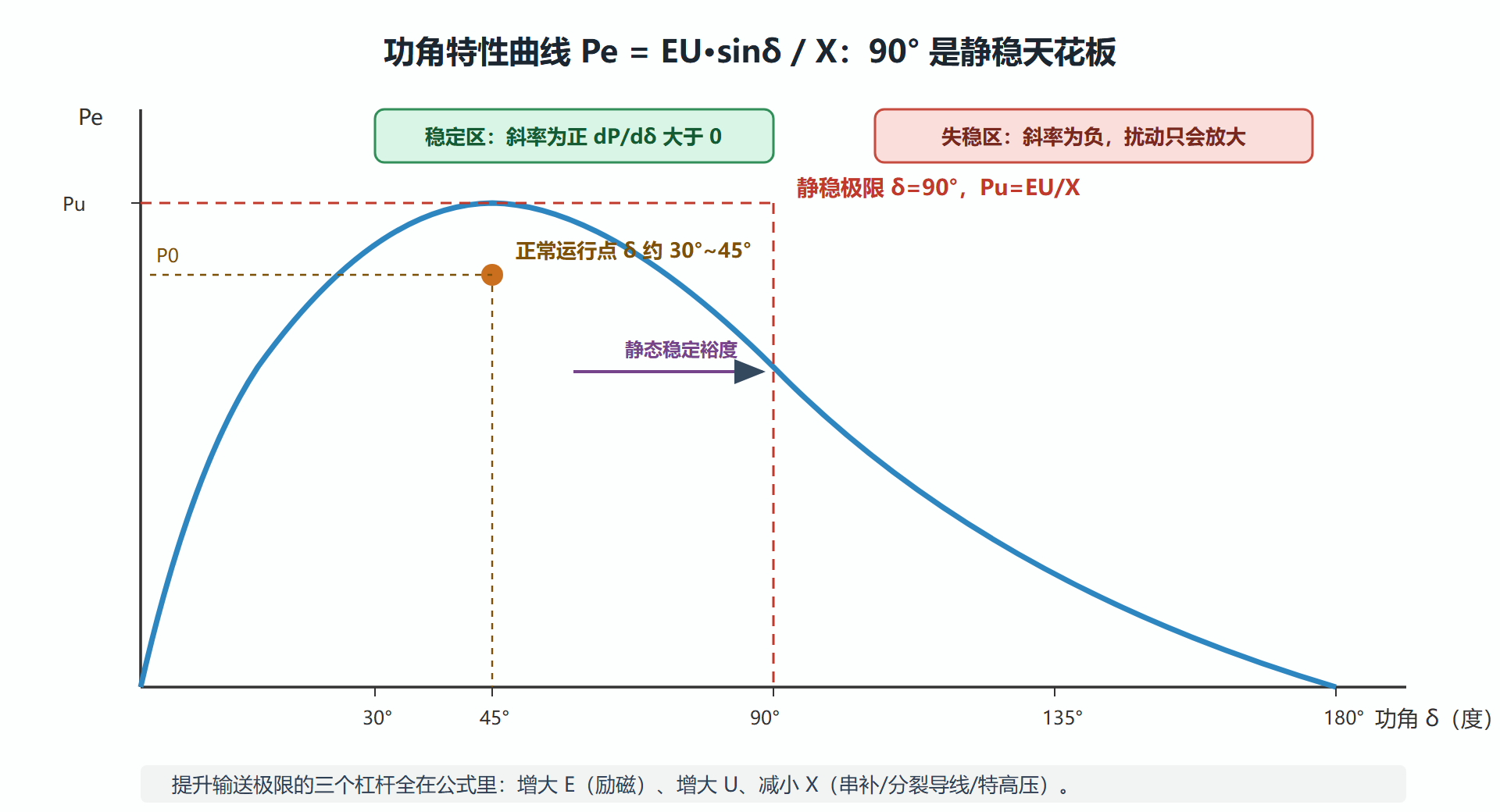

图：功角特性曲线与稳定工作区

静态稳定与小扰动

静态稳定指系统受"小扰动"（负荷波动、微小的出力抖动）后能回到原运行点。用功角曲线判断：运行点在 90 度以内，斜率为正，小扰动自愈；越线则失稳。但工程上绝不允许贴着 90 度运行——还必须考虑励磁调节器的负阻尼效应（远距离重负荷输电时，快速励磁反而可能让 δ 振荡发散，即低频振荡，典型频率 0.2 至 2 赫兹，对策是电力系统稳定器 PSS 在励磁环节附加阻尼控制）。所以运行规程里的静稳储备常要求 15% 到 20%，重载断面还要按实际网络做特征值分析而非只看两机正弦。

演练：算一台机的静稳极限

单机无穷大系统：E = 1.15 标幺（强励磁维持）、U = 1.0、总电抗 X = 0.45（发电机 X′d + 变压器 + 线路，归算合并）。静稳极限 Pu = 1.15×1.0/0.45 ≈ 2.56。若当前输送 P₀ = 1.0，静稳储备 = (2.56−1.0)/1.0 ≈ 156%，看似充裕；但按 δ 反推运行角：sinδ₀ = 1.0/2.56 → δ₀ ≈ 23 度。现在把 E 降到 1.0（励磁受限）且 X 增大 20%（线路检修迂回）：Pu = 1.0/0.54 ≈ 1.85，储备跌到 85%，δ₀ 升到约 33 度——同一台机，检修方式下功角裕度肉眼可见地变薄。这个"方式对比"是调度稳定校核的日常：稳定不是系统属性，是"系统+方式"的属性。

补两个多机分析的基础概念。惯量中心：多机系统可以定义一个按惯量加权的等值转子角度与速度，全体机组相对惯量中心的运动近似代表"全网的绝对运动"，各机组与惯量中心的相对角度才是稳定分析的焦点——这个视角把绝对运动与相对运动分离，让多机问题在头脑里降维。参与因子：特征值分析给出每个振荡模式对各机组状态量的参与程度，参与因子大的机组就是这个模式的"主引擎"——装 PSS、做稳定控制优先盯着参与因子高的机组，资源投在刀刃上。惯量中心与参与因子合起来，是多机稳定分析从"看不懂的一堆轨迹"走向"结构化认知"的第一级台阶。

补一个与调度实务直接挂钩的概念：静稳储备与稳定限额的关系。功角曲线给出的静稳极限是理论天花板，调度限额要在此基础上再打折扣：考虑运行方式的预测误差、机组出力计划偏差与联络线计划波动，实际下达的断面限额常比理论极限低一截。限额的动态调整（方式变化、气象变化时滚动修订）由稳定校核程序支撑，本节的功角曲线就是这些程序里最底层的物理模型。学稳定理论的落点，是看懂调度台屏幕上那条每天变化的限额曲线——它的每一次跳动，背后都是一次功角或等面积的核算。

追问与辨析

低频振荡为什么会发生？快速励磁系统把电压调节做得很猛，但它在功角振荡的频段（零点二到二赫兹）提供了负阻尼——转子一摇摆，励磁跟着电压波动来回"助推"。电力系统稳定器 PSS 的原理是在励磁附加一个与转速相关的信号，把这个负阻尼抵消掉。大型互联电网的弱联络断面是低频振荡高发区，振荡模式分析与 PSS 参数整定因此成为稳定专业的专门手艺。多机系统的功角看谁的？多机系统没有单一功角，要看"模式"：特征值分析把系统振荡分解成若干模式（局部模式、区域间模式），每个模式有参与机组与振荡频率。区域间模式（两大机群相对摆动）频率最低、影响面最大，是联络断面稳定限额的决定因素。

本节要点回顾

• 功角 δ是转子与定子磁场的空间夹角，同步运行的直观图像是"同一根轴、彼此错开固定角度"。
• 摇摆方程：2H/ωs·δ″ = Pm − Pe − D·δ′；H 量级 2 到 7 秒，是全网惯量的原子量。
• 功角特性 Pe = EU·sinδ/X：上限在 90 度，斜率为正才稳定，运行点常留 15% 到 20% 储备。
• 提极限三杠杆：强励磁、抬电压、减电抗；低频振荡靠 PSS 阻尼。

静态稳定看小扰动。下一节把扰动放大到短路级别，请出全章最著名的判据——等面积定则。
