5.2 等面积定则与暂态稳定判定
5.2 等面积定则与暂态稳定判定
本节摘要：暂态稳定问的是"大扰动（短路、切机、线路开断）之后发电机还能不能回到同步"。等面积定则把这个问题化成一张图上的几何比较：故障期间转子加速获得动能（加速面积），切除故障后靠制动恢复（减速面积），减速面积的最大可能值大于等于加速面积即稳定。本节推导定则、演示切除时间的临界计算，并交代它的适用边界。
大扰动下转子在做什么
设单机无穷大系统某回出线发生三相短路。故障期间发电机端电压骤降，电磁功率 Pe 从故障前水平（比如 sinδ₀ 对应值）骤降到很小的故障态值——机械功率 Pm 没来得及变（调速器是秒级动作，故障是几十毫秒级），于是摇摆方程右端 Pm − Pe 变成大正数，转子加速，δ 从 δ₀ 开始爬升。保护切除故障后（重合闸或跳故障线路），Pe 跳回更高的运行曲线（双回变单回，电抗变大、曲线变矮），若此时 δ 还不太大，Pe 大于 Pm，转子减速。此后转子带着动能继续冲过新的平衡角，在某一最大角处速度归零，被拉回振荡，几轮后衰减到新稳态——稳定。若切除太晚，δ 冲过了减速面积能兜住的范围，转子越过曲线下降段的顶点后一路加速——失步。
整个过程的能量账本：加速阶段多输入的动能 = ∫(Pm − Pe)·dδ（故障曲线下的面积），制动阶段消耗的动能 = ∫(Pe − Pm)·dδ（恢复曲线上的面积）。能量守恒要求两块面积相等才能让转子速度归零——这就是"等面积"三个字的来源。

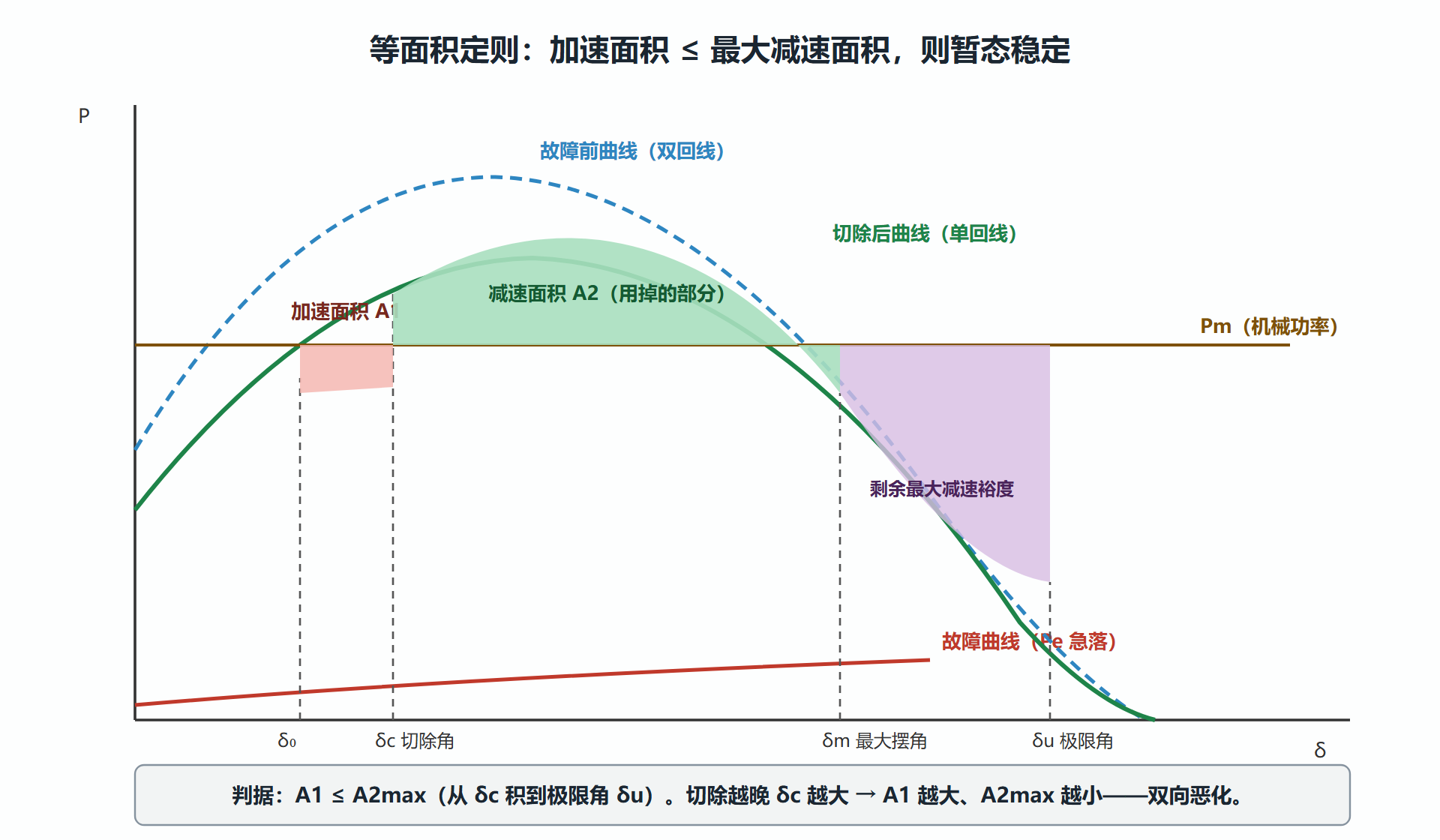

图：等面积定则示意图
定则的公式形态与临界切除角
把几何语言翻译成积分不等式。加速面积（δ₀ 到 δc）：
A1 = ∫[δ0→δc] (Pm − P_fault·sinδ) dδ
最大减速面积（δc 到极限摆角 δu，即切除后曲线与 Pm 的交点中较大的一个）：
A2max = ∫[δc→δu] (P_post·sinδ − Pm) dδ
令 A1 = A2max 解出的 δc 就是极限切除角；再经摇摆方程把角度换算成时间，得到工程最关心的极限切除时间。反过来的用法更常见：给定保护与断路器的实际切除时间（如 100 毫秒，含继电器动作与断路器开断），校核 A1 是否小于 A2max。
手算一个量级示例：Pm = 1.0，故障态 Pe,f ≈ 0.25·sinδ，切除后 Pe,p = 1.9·sinδ，δ₀ = 32 度（0.56 弧度）。若 δc 取 0.70 弧度（40 度）：A1 = 1.0×(0.70−0.56) − 0.25×(cos0.56−cos0.70) ≈ 0.14 − 0.25×(0.847−0.765) ≈ 0.120。A2max：先求 δu（1.9sinδ = 1.0 → δu = 1.82 弧度），A2max = 1.9×(cos0.70−cos1.82) − 1.0×(1.82−0.70) ≈ 1.9×(0.765−(−0.247)) − 1.12 ≈ 1.923−1.12 ≈ 0.80。A1 远小于 A2max，稳定裕度充足。把 δc 推到 1.3 弧度（74 度）重算：A1 ≈ 1.0×0.74 − 0.25×(0.847−0.267) ≈ 0.595，A2max = 1.9×(0.267−(−0.247)) − 0.52×... ≈ 0.46——面积反转，失稳。临界切除角落在两者之间，典型工程答案在 60 到 70 度附近，对应几十到一百多毫秒的极限切除时间——这就是"保护要毫秒级速动"的定量出处。
从判据到工程杠杆
等面积定则给出的不只是判据，还有一组明确的改善方向，每条都能在图上指出来：缩短切除时间——A1 面积变窄（速动保护、快速断路器，百毫秒级是电网的硬指标）；强化励磁——故障期间与恢复后电压支撑更强，故障曲线抬高（强行励磁）、恢复曲线抬高，A1 缩小 A2max 增大；减小电抗——串补让恢复曲线更陡；快切重合闸——故障线路尽快恢复，双回变单回的惩罚期缩短；联切机组或负荷——故障时快速减 Pm，加速面积直接变小（图上 Pm 线下移）。
适用边界要老实交代：等面积定则严格成立的只有单机对无穷大系统（或可等值化为两机的场景）；多机系统里各机组摇摆相互牵扯，面积不再可画。它的现代角色是建立物理直觉与量级判断——拿来看懂仿真结果、判断趋势、在会议室里五分钟说清一个稳定问题；精细结论交给 5.5 节的时域仿真。
演练：切除时间敏感度
延续上面的算例做敏感度：用摇摆方程线性化近似估算 δ(t) 的推进速度——故障期间近似角加速度 ≈ (Pm − Pe,f 平均)/(2H/ωs)，取平均加速功率 0.65 标幺、H = 4 秒，则角加速度 ≈ 0.65×ωs/(2H) ≈ 0.65×2π×50/(8) ≈ 25.5 弧度/秒²，从静止到 0.7 弧度约需 √(2×0.14/0.65×2H/ωs)…（精确数值积分更准，这里看量级）约 0.11 秒量级。结论与工程经验吻合：暂态稳定窗口就是一百毫秒上下的游戏。把 H 减半（低惯量系统），窗口按 √ 比例缩短约三成——新能源时代稳定裕度恶化的一个直观预告，第 7 章会接着算这笔账。
追问与辨析
重合闸为什么可能让事故雪崩？瞬时性故障（雷击闪络）跳闸后重合成功恢复供电，皆大欢喜；但永久性故障上重合，等于系统又挨一次短路冲击——第一次冲击消耗了减速面积，第二次冲击时转子还没缓过来，稳定裕度大不如前。所以重合闸时间、检同期的逻辑、对永久故障的二次冲击校核，都要纳入暂态稳定的整体评估。联切机组为什么是硬手段？快速切掉送端机组，机械功率瞬时下降，加速面积直接缩小——比任何控制都立竿见影；代价是贵重机组停机与出力损失，所以它是紧急控制的底牌，按"扰动量达到阈值才触发"的稳控逻辑整定。稳控系统（安全稳定控制装置）做的大多是这类事：把等面积定则的结论变成毫秒级的自动动作表。
本节要点回顾
- 能量图像：故障期动能积累为加速面积，切除后制动消耗为减速面积，两面积相等是摆幅归零的条件。
- 判据：A1 ≤ A2max 稳定；极限切除角/时间由两面积相等解出，典型窗口仅百毫秒级。
- 五个杠杆：快切、强励、串补、快速重合、联切——每条都能在面积图上找到位置。
- 边界：严格适用于单机无穷大；多机靠时域仿真，定则负责直觉与量级。
功角故事讲完。下一节转到另一个失稳形态：电压崩溃——它慢得多，也更隐蔽。
