5.3 电压稳定性

5.3 电压稳定性

本节摘要：电压稳定研究系统维持负荷母线电压的能力：负荷增长或无功流失去支撑后，电压缓慢下滑直到不可挽回的崩溃。它的时间尺度是秒到分钟，比功角失稳慢一个量级，因而更隐蔽。本节串起"无功缺额—PV 转 PQ—分接头恶性循环"的完整崩溃链路，给出负荷裕度的量化思路，并复盘一次典型崩溃场景。

崩溃链路：每一步都合理，连起来是灾难

电压崩溃极少由单一大事件直接引发，它更像一串局部合理的决策叠加出的系统悲剧。把链条逐步展开：

第一环，负荷增长蚕食无功裕度。 负荷区功率需求缓升，无功沿输电线长距离输送的比例上升（3.5 节：电压跌落由 XQ 项主导），末端电压缓降。每一步下降都不越限、不报警。

第二环，发电机无功越限。 支撑电压的发电机励磁电流持续攀升，最终顶到转子发热限值，励磁限制器动作——该机从 PV 节点降级为 PQ 节点（3.1 节预告的切换）。系统失去一个电压支点，其余机组接过无功重担、也相继越限。支点逐个熄灭。

第三环，分接头恶性循环。 负荷侧 OLTC 变压器发现低压侧电压低，自动调高变比——本侧电压暂时恢复，但这一动作把"低电压小电流"的负荷重新变回"高功率注入"，上级电网的负荷与无功需求反而加重（恒功率负荷特性），上级电压再跌。分接头再调，电压再跌——每一步局部正确、整体恶化。这是电压崩溃最经典的正反馈。

第四环，越过鼻尖。 3.5 节的 V-Q 特性上，运行点被一路推过鼻尖：此后继续增加负荷功率，电压不升反降，任何常规控制都失灵，电压在几十秒内雪崩。崩溃一旦发生无法在线逆转，唯一有效的应对是提前留足裕度或在临界前果断切负荷。

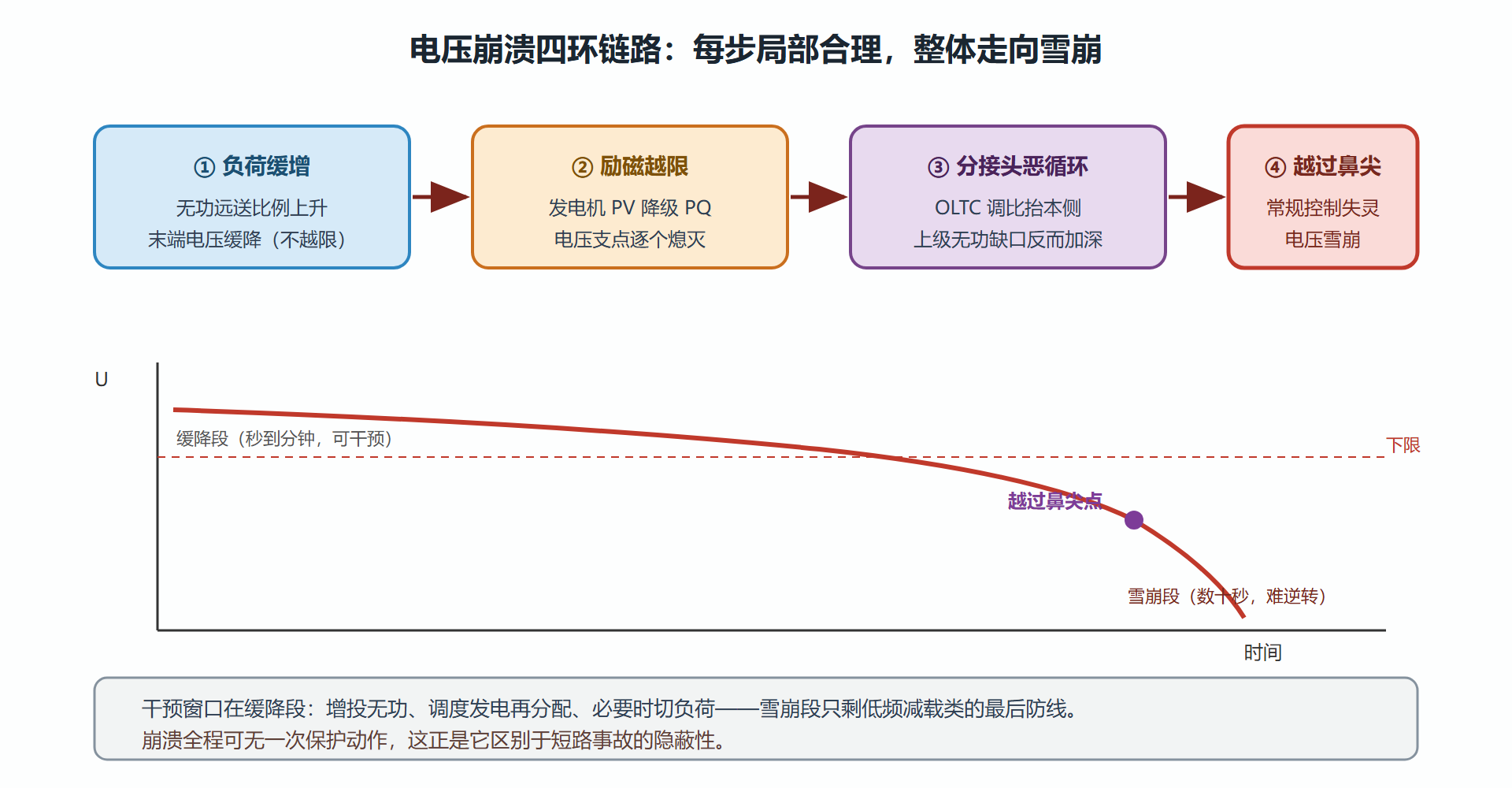

图：电压崩溃的链路与时间轴

负荷裕度：把"离崩溃多远"变成数字

工程上用负荷裕度（P-V 裕度）量化安全程度：固定系统其余条件，按比例持续增加某一负荷区的功率，追踪该区电压轨迹，直到潮流方程无解（对应鼻尖），裕度 = 极限功率 − 当前功率。计算实现上是连续潮流（CPF）：在普通潮流方程上补一条连续化参数，让解曲线能平滑越过鼻尖——普通潮流在临界点附近雅可比奇异会发散，连续潮流专门解决"越不过去"的问题。运行准则通常要求负荷区裕度不低于当前负荷的一定比例（如 5% 到 8%），并在检修方式下复核。

裕度对无功支撑的敏感度远超直觉：同一负荷区，一组电容器投退、一台发电机无功方式调整，裕度可能变化百分之十几。所以电压稳定校核的结论永远绑定无功配置方案——"这个断面裕度够不够"的正确问法是"在这个无功配置下够不够"。

复盘式案例：把链条放到一座城市

抽象链条落地成场景：某大城市东部负荷区供电依赖两回 500 kV 线与三座电厂。夏季大负荷日，空调负荷推高无功需求；下午一点，一座电厂因辅机故障减出力，励磁越限转 PQ；调度发现东部 220 kV 电压滑向 0.96 标幺，趋势缓慢——像不像链路的第一环与第二环？此时正确的动作序列是：紧急投切东部电容器组、提高西部电厂无功、必要时命令东部工业负荷错峰。若调度按"先调分接头"的老习惯处理，OLTC 纷纷动作把负荷功率顶回主网，一小时后两回线之一又因气象故障跳闸，剩余通道直奔鼻尖——低频低压减载动作切掉大片负荷。真实事故的复盘报告里，这类"早段不作为、晚段救不了"的时间结构反复出现。电压稳定的防御本质是抢在分接头与鼻尖之前行动。

补上新能源时代的电压支撑新格局。新能源场站按并网标准要求具备动态无功支撑能力：逆变器本身有可观的容量发出无功（有功不满发时富余更多），故障穿越期间按电压跌落深度注入动态无功电流——相当于把 3.5 节的 SVC 能力以软件形式部署在每个场站。但逆变器无功的物理局限仍在：受电流限值约束、弱电网下稳定性存疑，所以高压枢纽的电压支撑仍需调相机与 SVC 这类"传统无功重器"。新格局是混合式的：分布式资源做广域补充、传统设备守关键枢纽，AVC 的优化对象清单因此大幅扩容——电压控制这门"老手艺"在新资源加入后反而更热闹了。

再深入一层：多负荷区崩溃的级联结构。单区域的 V-Q 鼻形曲线好懂，真实系统是多个负荷区经弱联络互相牵扯：一个区无功枯竭向邻区"抽"无功，邻区电压被拖低、触发自己的分接头动作，反过来加重第一区的负担——区域间的电压级联比单区崩溃更难预测，需要多区联动的崩溃仿真（故障演化分析）。防御设计因此强调区域间的无功支援预案与解列预案并行：支援成功皆大欢喜，支援无效时果断解列，把崩溃限制在单区内。电压稳定的"区"概念，是配网与输网调度协同的核心议题之一。

补一个日常运行的判断技巧：电压与无功的"体检指标"怎么日常盯。调度监视台上有两条比电压本身更早报警的线索：一是发电机无功出力的持续爬升趋势（机组在用无功硬扛电压，裕度在消耗），二是电容器组的可用投切余量（能上的都上了，说明常规手段见底）。这两个指标提前于电压越限发出预警，是电压稳定监测里比"电压值"更灵敏的先行量。运行值班员把它叫"看裕度不看数值"——数值还在合格带内，裕度已经见底的方式，才是真正需要预警的方式。

追问与辨析

负荷模型为什么是电压稳定的头号敏感因素？恒功率负荷在电压跌落时电流增大，进一步加重电压跌落，是崩溃正反馈的燃料；恒阻抗负荷则随电压跌落自然减载，自带负反馈。同一场景换一种负荷模型，崩溃临界点能差百分之几十——所以严肃的电压稳定研究都从负荷特性实测开始。UVLS 是什么？欠电压自动减载：电压跌破档位按轮次自动切负荷，是电压崩溃的最后防线，与低频减载（5.4 节）并列两大自动减载防线。两者的整定要协调，避免同一批负荷被两套系统重复打击或互相抢动作窗口。

本节要点回顾

• 崩溃链路四环：负荷蚕食、励磁越限（PV 转 PQ）、分接头正反馈、越过鼻尖；时间尺度秒到分钟。
• 隐蔽性：全程可无保护动作、每步局部合理，必须靠裕度监控提前干预。
• 负荷裕度用连续潮流量化，结论永远绑定无功配置；运行准则要求百分比裕度。
• 对策窗口：缓降段投无功、再分配、切负荷；分接头纪律是无功平衡优先（呼应 3.5 节）。

电压问题是局部母线的慢性病。下一节回到全网尺度：频率——电网唯一全网一致的量。
