本节摘要：经济调度准则漂亮但盲视网络：它不知道哪条线路会堵、哪个母线电压会越限。最优潮流（OPF）把完整的潮流方程与运行限值纳入优化框架，在"物理可行"与"经济最优"之间求严格平衡。本节给出 OPF 的标准数学形式，讲清交流 OPF 与直流 OPF 的分工，并说明它如何演化为现代调度的核心引擎 SCED/SCUC。

标准形式：一个被约束塑形的优化问题

最优潮流的完整数学陈述并不复杂，三段式：

最小化   f(x, u)          目标：发电成本（或网损、排放、购电成本）
满足     g(x, u) = 0      等式约束：潮流方程（每个节点一对）
         h(x, u) ≤ 0      不等式约束：线路潮流上限、电压上下限、
                          发电机出力上下限、无功限值
其中     u 为控制量（发电有功、机端电压、变比、补偿投切）
         x 为状态量（节点电压幅值与相角）
​

与 3 章潮流计算的差别一句话说清：潮流是"给定 u 解 x"，OPF 是"u 和 x 一起挑，挑让目标最优且约束全满足的那组"。变量规模：万节点系统 OPF 变量数十万级，约束数量同级——这是一个大规模非线性规划（交流 OPF）。

目标函数通常取发电成本总和（延续 6.1 节的二次特性），新能源高比例后扩展为"成本 + 弃风弃光惩罚 + 碳成本"。约束体系里最容易被低估的是电压约束：它能实质性改变经济结果——某条廉价电源通道把电压压出下限时，OPF 宁可增开昂贵的近端机组来撑电压。约束改变最优解、最优解改变电价，这正是 OPF 比纯经济调度"贵"得有道理的地方。

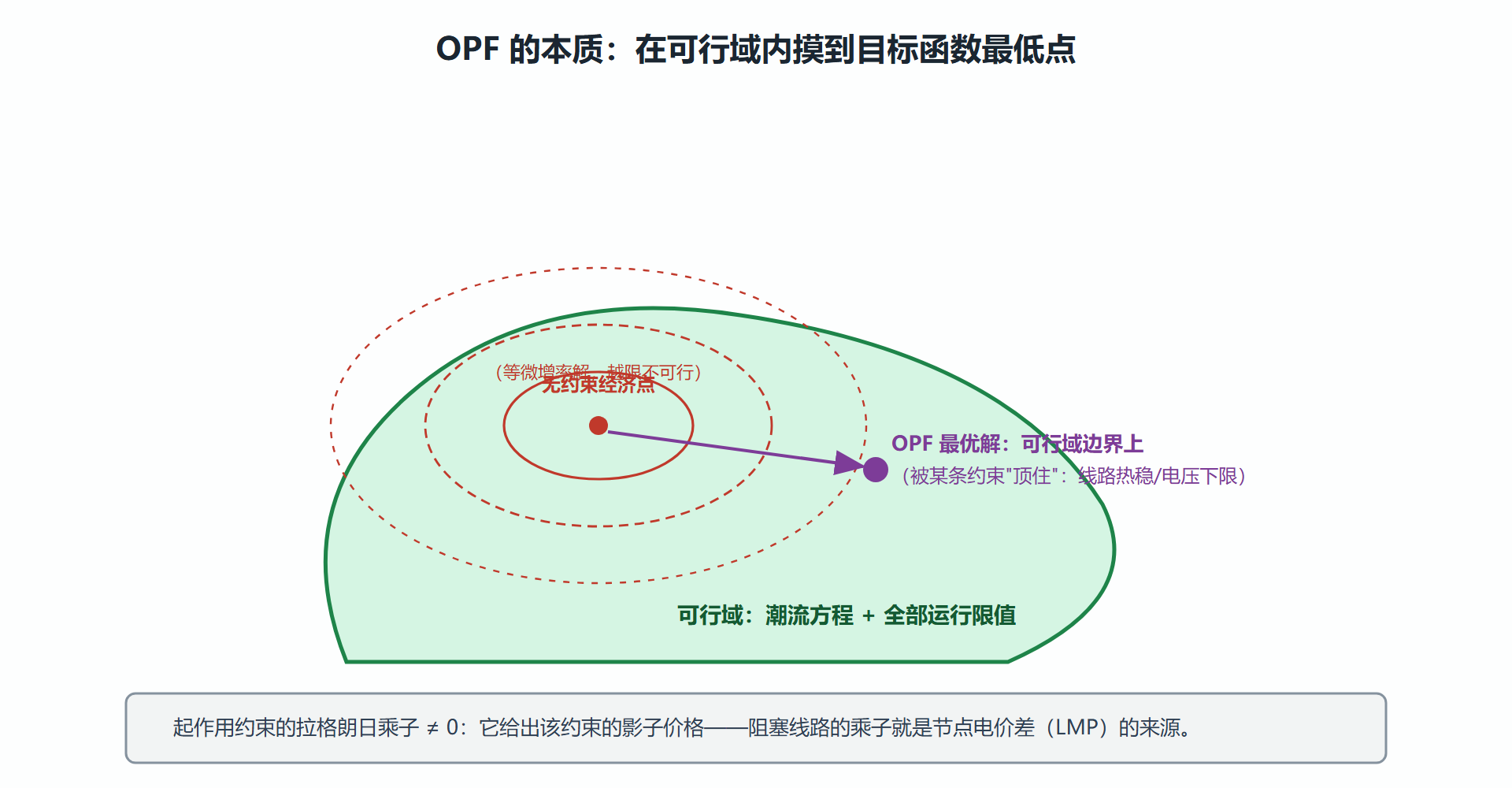

图：OPF 的解在"经济点"与"可行域"之间

交流 OPF 与直流 OPF：精度与速度的分工

交流 OPF保留完整潮流方程（含电压与无功），能回答"电压可行吗、无功怎么排"，但它是非凸非线性规划：没有全局最优保证，可能收敛到局部最优，大规模求解需要初值技巧与松弛技术。用于：离线规划校核、无功优化、电压约束敏感的断面分析。

直流 OPF用 3.3 节的直流潮流做约束（只保线性化有功模型），问题退化为线性规划——全局最优、百万变量可解、结果可解释。用于：日前市场出清、调度计划、大规模 N-1 校核。市场结算用的节点边际电价（LMP）就来自直流 OPF 的乘子：能量价格 + 阻塞分量 + 网损分量，其中阻塞分量正是线路约束乘子的差值——优化问题的影子价格直接变成了市场里的货币数字。

两者分工与 3.2/3.3 节的潮流算法分工完全同构：精度问题交给交流，规模问题交给直流，中间用边界上的小算例互相校验。

演练：一个约束改变整个分配

把 6.1 节的两机组例子接入一条网络：机组 A 经重载联络线向负荷区送电，线路容量只允许 A 送 250 兆瓦。无约束解是 PA = 278——现在被线路卡住。OPF 处理：PA 钉在 250（线路约束起作用），PB 承担 450 兆瓦，总成本比无约束解高出若干；联络线约束的乘子给出"这条线路每放开一兆瓦容量，全省多少钱"的数字——这个数字就是阻塞成本，它决定扩容投资是否划算、决定两侧价差、甚至决定电源在该不该在那儿建。**一条线路的容量数字，通过 OPF 的乘子，放大成投资与市场的全套信号。**这个"约束—乘子—价格—投资"的传导链是 OPF 最深刻的意义，比"算出一个更省的分配"重要得多。

从 OPF 到 SCED/SCUC：现代调度的引擎栈

工程落地里 OPF 以两个产品形态存在。SCED（安全约束经济调度）：在 SCUC 给出的机组组合内，按 5 到 15 分钟滚动求解直流 OPF，输出机组出力计划与节点电价，N-1 约束以"约束潮流断面"形式预置进线性约束集。SCUC（安全约束机组组合）：前一天决定明天每台机组开不开、几点开（含开停机成本与最小开停机时间约束），混合整数规划求解。三层栈——SCUC 定"谁上场"、SCED 定"各打多少"、AGC 补"实时微调"（5.4 节）——构成现代调度的完整决策流水线，OPF 是这栈的中枢计算。

补两个工程落地细节。初值与热启动：交流 OPF 对初值敏感，实用做法是先用直流 OPF 解一遍（快且全局最优），再把它的解作为交流 OPF 的初值精化——线性模型打冲锋、非线性模型收精度，两级配合已成为标准流水线。结果的合理性审查：OPF 输出的节点电价偶尔会出现离谱值（负电价、数千倍均价），多数时候不是模型错了，而是某条约束的乘子忠实反映了极端稀缺或极端冗余——先查起作用约束是什么，再决定是修正约束还是接受结果。OPF 是一台把物理约束翻译成经济信号的机器，读懂它的输出需要同时懂两边的语言。

补一个近年热点：安全约束与概率视角的融合。传统 SCED 按确定性 N-1 约束优化，新能源接入后预想场景爆炸，确定性约束集不现实——概率最优潮流按场景概率加权目标与约束（场景法），或对不确定性做鲁棒区间处理（鲁棒优化），在"期望成本"与"最坏风险"之间按风险偏好调参。这条演化线把 6.2 节的标准形式扩展成一族模型：确定性 OPF、随机 OPF、鲁棒 OPF、分布鲁棒 OPF——形式越来越复杂，但骨架没变：目标、等式约束、不等式约束的三段式，变的只是"不确定性怎么进模型"。

追问与辨析

交流 OPF 为什么非凸？潮流方程含电压幅值与相角的乘积项，可行域因此弯折非凸——局部最优陷阱、初值敏感都源于此。二阶锥松弛等数学技巧把问题松弛成凸问题再求解，近年成为学术与工程热点，大型系统上已能拿到全局最优或带误差界的解。网损在 OPF 里怎么处理？三种口径：直接把网损写进目标（网损最小化）、放进功率平衡等式约束（潮流方程天然包含）、或用网损微增率简化处理（6.1 节）。口径选择影响解的侧重——没有对错，只有与决策目标匹配与否。

本节要点回顾

• OPF 标准形式：目标 + 潮流等式约束 + 运行不等式约束；与潮流的差别是"选择"而非"求解"。
• 交流与直流分工：交流管电压无功与精度，直流管规模与速度；市场出清用直流 OPF。
• 乘子即价格：起作用约束的影子价格给出阻塞成本与节点电价差，优化结果直接变成市场信号。
• 产品栈：SCUC 定组合、SCED 定出力、AGC 收尾，OPF 是中枢。

经济与物理的平衡术已经有了。下一节补上"安全"这个维度怎么严格写进约束——N-1 准则。
