本节摘要：内燃机车动力链的主干是"柴油发电机—牵引电机—轮对"的电传动架构：柴油机稳定在高效转速区间发电，牵引电机负责把电能按牵引需求转化为轮周扭矩。本节先解释热机特性与牵引需求的错位，再沿链路逐级拆解每个环节的职责。

第二章的账算完之后，换成柴油机的动机已经明确。但把柴油机从工厂、船舰搬到机车顶部，首先要回答一个问题：这东西装上车之后，动力怎么送到车轮？

柴油机为什么不能直接驱动车轮

把柴油机扭矩曲线和牵引需求曲线画在同一张图上，错位一目了然：

蒸汽机车用连杆直驱没这毛病——蒸汽机的特点是"零转速也有满扭矩"，汽缸一进汽就能顶住车列。柴油机是靠燃气爆发推动曲轴的，曲轴不转就什么都没有。所以柴油机上车必须配一套传动装置，充当热机与轮对之间的"翻译"。

翻译介质选什么？ 早期工程界试过三种答案：机械齿轮（变速箱）、液力油（变扭器）、电力（发电机加电机）。本节先按胜出者——电传动——讲完整条链，下一节再回头对照三条路线的得失。

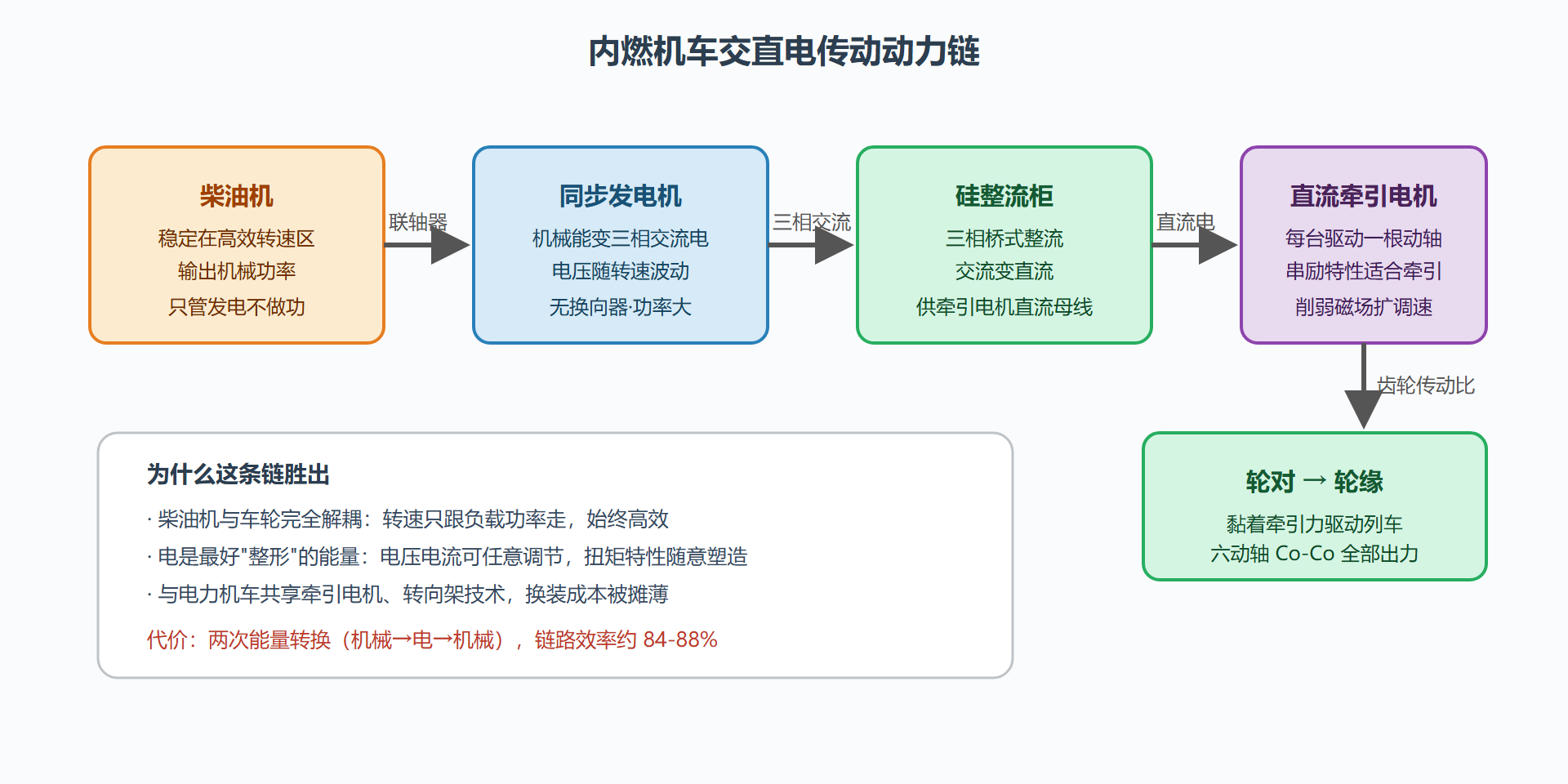

图：内燃机车交直电传动动力链

沿链路逐级看职责

柴油机：机车用柴油机是大功率中速或中高速压燃式发动机，中国干线机车主型机装车功率在两千到四千千瓦级。它的运转逻辑与汽车柴油机不同——上车之后基本只在一个较窄的功率区间工作，由司机手柄位（或微机功率指令）确定目标功率，调速器自动维持。一台设计良好的机车柴油机，燃油消耗率能压到每千瓦时两百克出头，这是 30%-45% 热效率的来源。

同步发电机：柴油机通过联轴器直连一台三相同步发电机。选择同步发电机而非直流发电机，是因为大功率下直流发电机的换向器是噩梦——电刷火花、维护量大、功率密度低；同步机没有换向环节，可靠性高得多。发电机输出的是电压频率随转速变化的三相交流电。

硅整流柜：把发电机送来的交流电整流成直流。这一步让"交流发电 + 直流牵引"的组合两全其美：发电侧躲开换向器，牵引侧用上成熟的直流串励电机。整流元件从早期的引燃管进化到硅二极管，效率与体积都大幅改善——"交—直"传动的名字就是这么来的。

直流牵引电机：每台电机通过齿轮副驱动一根动轴。串励直流电机的特性天生适合牵引：低速时扭矩大、随转速升高扭矩自然回落，与牵引需求曲线形状接近。调速靠改变电机端电压，高速区再叠加削弱磁场扩速。它的短板是换向器和电刷需要定期维护，这也是后来交直交传动（交流异步电机）取而代之的技术原因——但那要到第四章电力机车的舞台才展开。

发电机的视角：为什么同步先行、异步在后

顺着链路再问一个细节：发电机为什么天生是同步机？答案在频率与功率的匹配逻辑。同步发电机的输出频率与转子转速严格锁定，柴油机定速运转下频率稳定，早期的整流器件对频率不敏感、只管整流，同步机的励磁可控还能参与功率分配——三个条件都落在同步机一边。直到交直交时代，整流环节升级为四象限整流器，频率、相位、幅值全部"软件化"，发电机的形式自由度才打开。这段小史说明电传动链各环节的选择不是孤立的：器件能力决定机器形态——器件走到哪一步，架构的自由度就开放到哪一步，这个判断方法贯穿了从引燃管到 IGBT 的整部机车电史。

两个不能省的辅助环节

功率匹配环节：柴油机的输出功率要在牵引、发电、冷却风扇、空压机之间分配。冷却风扇功率可达柴油机功率的百分之十以上，机车用恒温阀或偶合器按水温自动调节风扇转速，冬天少抽、夏天全开——这直接影响可供给牵引的有效功率。

黏着利用环节：柴油机功率再大，最后都要过轮轨黏着这一关（回顾 1.3 节的 F = μ × G × n）。交直传动机车的防空转手段是电气化的：检测到某轴电机电流异常上升（轮对空转的电气特征），立即削减该电机电流并撒砂。比蒸汽时代靠司机耳听手摸的反应快了两个量级——这是电传动额外的隐性红利：功率可以被电子系统瞬间控制，黏着利用从经验活变成控制问题。

柴油机自身的进化阶梯

机车柴油机的三十年一跃，值得单独记录。第一代机车柴油机不增压，靠活塞自然吸气，平均有效压力低、功率密度小——同样缸径缸数，功率只有增压机的六成上下。废气涡轮增压利用排气能量驱动压气机把空气压进气缸，让同样的气缸"吃"进更多空气、喷更多油，功率上一个台阶；中冷技术再把增压后的高温空气降温，密度进一步提高、热负荷下降，功率与可靠性同时改善；电子喷射（从机械泵喷嘴到电控共轨）让每缸喷油量与正时按工况精确调节，油耗与排放双双优化。今天的主型机车柴油机四冲程、V 型、增压中冷，燃油消耗率能压到每千瓦时两百克以下——从热力学账面上，它已经是相当成熟的热机，继续挖潜的空间不大了。这个"成熟"反过来是重要信号：内燃路线的剩余短板（自重与排放）不在柴油机内部，而在架构层面，下一章的外移方案因此是必然方向。

冷起动与暖机：被低估的工程功课

柴油机有一个蒸汽机车没有的麻烦：低温起动。冬季零下二三十度，柴油黏度上升、缸内压缩温度不够，起动困难甚至无法起动。机车工程为此准备了一整套手段：起动发电机先以电动机状态拖动柴油机盘车，预热锅炉给冷却水与润滑油加温，高寒地区机型甚至配置燃油加热与库内保温——东北机车入库不熄火的传统，一半是运用习惯，一半是物理必需。暖机同样讲究：柴油机冷态直接上大负荷会加剧磨损，出库后要按规程低速暖机十几分钟才允许加载。这些"功课"在内燃机车采购与运用成本里占比不小，却很少出现在参数表上——读机车参数时，记得给"隐形功课"留一栏。

本节要点

• 柴油机不能带载起动、转速区间窄、扭矩特性错位，决定了它上车必须配传动装置。
• 交直电传动链四环节：柴油机只发电、同步发电机做机电转换、硅整流柜变直流、串励直流电机驱轴。
• 交—直组合让发电侧避开换向器、牵引侧用上成熟串励电机，是大功率下的两全解。
• 链路两次能量转换带来约一成半的效率损失，换来柴油机始终工作在高效区，净收益为正。
• 电气化防空转控制把黏着利用从经验问题变成控制问题，是电传动的隐性红利。

下一节把机械、液力、电传动三条路线放到同一张对比表里，看看电传动是凭什么赢下干线功率级的。
