3.2 三种传动方式对照：机械、液力与电力

本节摘要：柴油机与车轮之间的"翻译"有三种做法——机械变速箱、液力变扭器、电传动装置。本节把三者放进同一张对比表，从效率、功率密度、维护量、适用功率段四个维度拆解取舍，并解释为什么干线大功率市场最终由电传动通吃、液力传动退守中小功率、机械传动只守调车机。

上一节按胜出者的视角讲完了电传动链，本节补上另外两条曾经并行的路线。工程史上的竞争很少是"好技术淘汰坏技术"，更多是各条路线在不同功率段、不同使用强度下的经济性此消彼长——传动方式的竞争是这句话的标准案例。

三条路线各自的原理

机械传动：柴油机经离合器和多挡齿轮变速箱驱动轮对，原理与汽车手动挡相同。扭矩变换靠换挡，每换一次挡动力中断一次。结构简单、传动效率最高（可达 95% 以上）、造价最低——但换挡冲击、挡位数随功率需求暴涨、大功率齿轮箱体积失控，注定只适合小功率场景。

液力传动：柴油机驱动泵轮搅动液力工作油，油流冲击涡轮把动力传给轮对，核心是变扭器——通过油液的动能耦合，天然实现"低转速大扭矩、高转速耦合直传"的特性，还可以不切断动力换挡。起动平顺、几乎没有电气系统、对缺电工务体系友好，二十世纪中叶曾是电传动的头号对手，德国和日本的干线液力机车一度成规模运用。

电传动：柴油机带发电机发电，牵引电机驱动轮对（上一节已详拆）。两次能量转换带来效率损失，但扭矩塑造自由度最高、与轮对完全解耦，且功率越大相对越划算。

四维对比：一张表看清取舍

把表读薄，三条规律浮现：

规律一：功率越大，电传动优势越压倒性。 机械传动的挡位数量和齿轮箱尺寸随功率急剧膨胀，几百千瓦就到天花板；液力传动在两三千千瓦段与电传动缠斗过，但大功率变扭器的效率滑差与油温问题是物理性的——油液传递功率必然伴随滑差发热，功率越大发热越大，散热装置的自重反过来吃掉液力传动"轻"的优势。电传动的损耗主要是电气损耗，随着大功率整流器件成熟，损耗占比越做越小，而且发电机和电机是三条路线中唯一自重随功率增长最慢的。

用数字补一个直觉：同样把一千千瓦送到轮缘，液力传动按八成效率算，变扭器里每就要化掉两百千瓦成油温——相当于一台家用轿车的心脏全程在给油液加热；电传动按八成六算，损耗一百四十千瓦且分散在铜损铁损里、易于散热。差距看似不大，但传动装置要按发热量配散热器，散热器自重又要机车背着跑——损耗的账最终都变回重量账，这正是三条路线此消彼长的底层经济逻辑。

规律二：维护体系决定下半场。 液力传动的维护项目集中在油液与密封，日常工作量小，但它出问题往往是"换总成"级别的大修；电传动日常要照顾电刷、换向器表面，工作量规律但琐碎，车间容易标准化作业。对拥有大量机车、追求出勤率的铁路公司，"可预测的小维护"比"低频的大修"更值钱——这是经济账而非技术账，却常常更有决定性。

规律三：电传动有独家外挂——电阻制动。 牵引电机反向供电即成发电机，把列车动能变成电阻栅上的热能。长大下坡道连续制动，空气制动闸瓦会热衰减甚至熔化，电阻制动让闸瓦几乎不参与、安全性提升一个等级。液力与机械传动都给不出这个能力。仅这一项，就让山区铁路的选型答案变成唯一的。

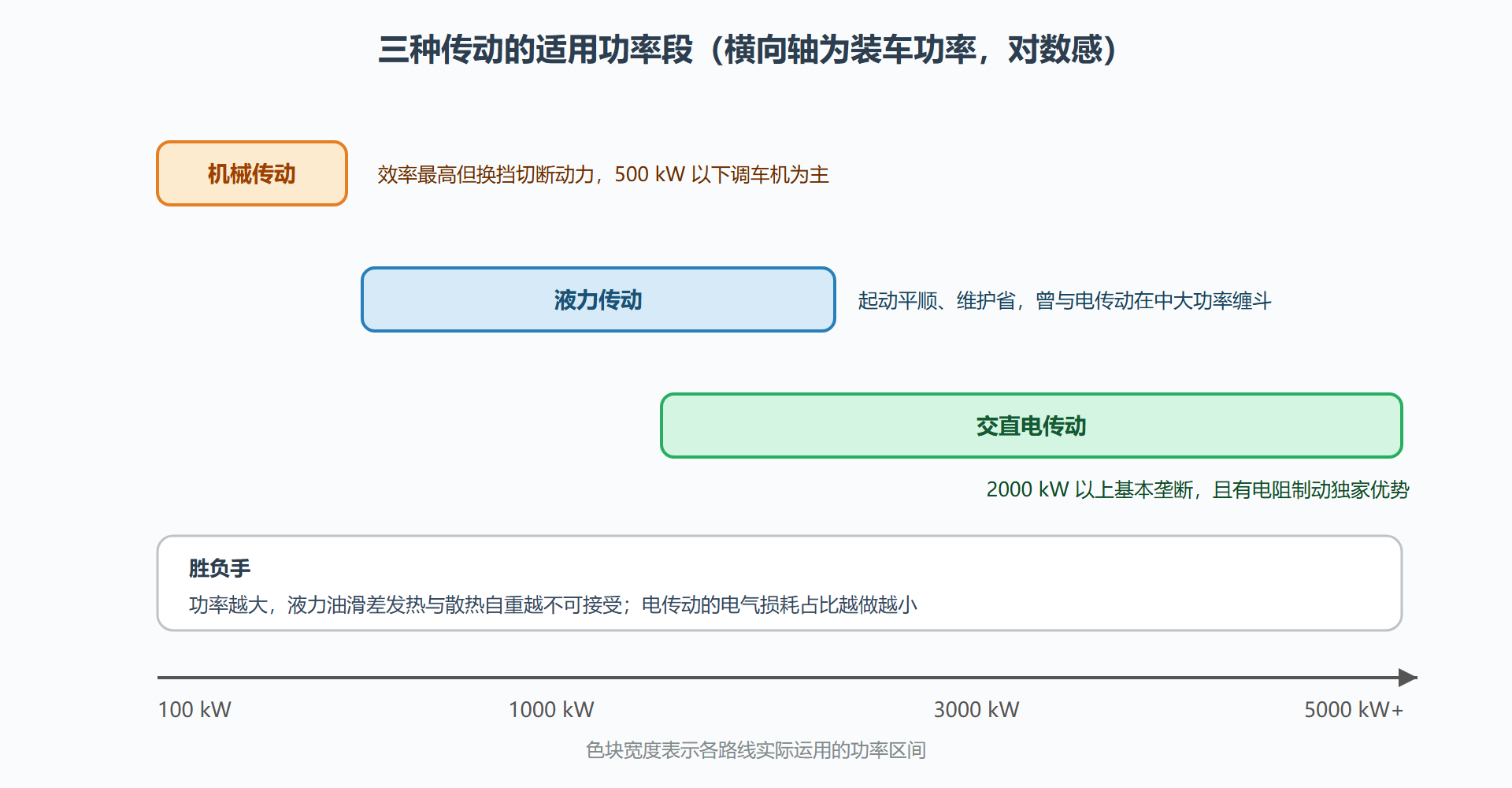

图：三种传动方式的适用功率段与特性对比

问题：为什么小功率调车机车至今还有液力型号在服役？

因为调车工况的权重表和干线完全不同。调车作业起动、停车、换向成百上千次，传动系统几乎永远工作在低速大扭矩区——这正是液力变扭器的舒适区，效率短板体现不出来；而液力传动没有电机、整流柜，不怕调车场常见的灰尘油污，司机操纵简单，一个小修车间就能养活一批机车。干线看重的高效区宽窄、大功率扩展性，调车场景统统用不上。选型的通用法则再次应验：传动方式的优劣是相对于工况曲线而言的，脱离工况谈效率没有意义。

问题：机械传动真的被淘汰了吗？

在机车范畴内，纯机械传动确实只剩小功率工矿与窄轨场合。但它换了个身份活了下来——混合动力调车机车把柴油机缩到很小、配一组电池，柴油机与车轮之间反而不需要大变速箱了，因为电池承担了"扭矩整形"职责。这是电传动逻辑的极致化：柴油机只干它擅长的事（稳定发电），其余全部交给电气系统。传统机械传动的消亡与混合动力的兴起，是同一条演化逻辑的两面。

一个落地的选型案例

把对比表用起来：某地方铁路要采购三台机车，任务结构是——日常在调车场编组（功率需求小、频繁起停）、每周两班固定小运转到八十公里外的港口（非电气化、坡道平缓）、偶尔牵引旅客列车（要求起动平稳）。三个任务对应的最优解并不同：编组任务机械传动调车机最省钱；小运转选液力传动可以减少电气维护人员配置；旅客列车若在山区，电阻制动直接排除前两者。实际采购往往是折中——当车队规模大到需要统一备件与培训体系时，"全电传动"的总成本通常低于"按任务分型"。这就是为什么许多中小铁路宁可让电传动机车跑调车，也要把传动型式统一掉。

本节要点

• 机械传动效率最高但换挡切断动力，止步于五百千瓦以下的调车与工矿场景。
• 液力传动靠变扭器实现平顺起动，在中功率段曾与电传动正面竞争，输在大功率下的油温与散热自重。
• 电传动以功率扩展性、可预测维护、电阻制动三项优势通吃干线大功率市场。
• 车队规模效应会把"按任务选型"统一成"单一传动型式"，这是电传动市占率的组织学来源。
• 三条路线的竞争验证了一个模式：胜者未必单点最优，而是"功率上限 × 维护经济性"的综合最优。

下一节把镜头对准一台真实机车——东风4B，看交直电传动的架构如何落成两千六百多千瓦的干线主力。
