3.3 东风4B：一台 2650 千瓦干线主力的解剖

3.3 东风4B：一台 2650 千瓦干线主力的解剖

本节摘要：东风4B 型内燃机车装车功率约 2650 千瓦、Co-Co 轴式、交直电传动，是中国铁路保有量最大的干线内燃机车之一。本节以它为解剖样本，把前两节的架构逐一落成参数：动力室布局、六轴牵引配置、牵引特性数据与典型运用场景。

架构讲到第三步，必须落到一台真实机车上收口。选东风4B 有充分的理由：它是中国"内燃化"中后期的产量冠军，从干线货运、客运到调车无处不见，其参数在交直电传动机车中具有教科书级的代表性——不高不低，恰好看清全貌。

总体布局：一台内燃机车长什么样

东风4B 车体从前往后分五个功能段：I 端司机室、冷却室、动力室、电气室、II 端司机室，两端司机室让机车不必转头即可双向运行——这是从蒸汽时代"转车盘掉头"进化出来的一大运营红利，机车交路安排从此不再受机头方向约束。

• 动力室：16V240ZJB 型柴油机，16 缸 V 型布置、缸径 240 毫米，装车功率约 2650 千瓦，与之直连的同步主发电机同轴安装，构成整个机车的动力心脏；
• 冷却室：散热器组、冷却风扇与静液压传动装置，风扇按水温自动变速，本节前文提到的"冷却吃掉一成功率"就发生在这里；
• 电气室：硅整流柜、起动发电机、辅助发电机与电器柜，整流后的直流电经母线送往六台牵引电机；
• 走行部：两台三轴转向架，Co-Co 轴式，六台直流串励牵引电机各驱一根动轴，轴重约 23 吨。

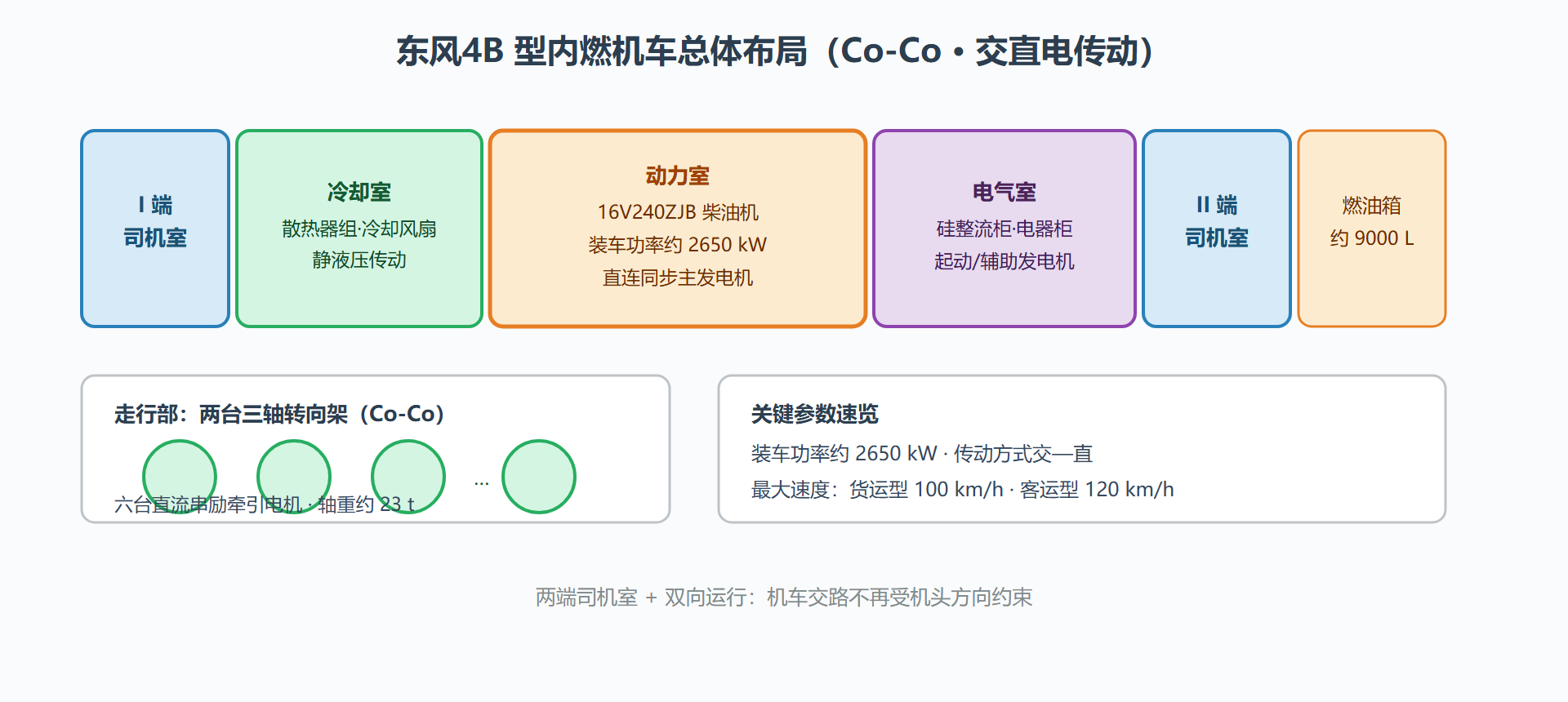

图：东风4B 型机车总体布局

参数落到牵引计算

把东风4B 的主要参数串进第一章的牵引公式里验证一遍：

已知：装车功率 P ≈ 2650 kW（轮周约 2400 kW 级）
      Co-Co 六动轴 · 轴重约 23 t · 黏着重量合计约 138 t
      干燥轨面黏着系数 μ 取 0.30

起动黏着牵引力上限：
  F = μ × m × g × n 系数口径下
    ≈ 0.30 × 138 000 × 9.8 ≈ 406 kN（上限值，
      实际起动牵引力标称约 413-440 kN 量级，
      由电机低速大扭矩特性与防空转控制共同逼近黏着上限）

速度—功率关系（恒功率区）：
  v = 3600 × P / F
  牵引力 100 kN 时 v ≈ 3600 × 2650000 / 100000 ≈ 95 km/h
  （与货运型最大速度 100 km/h 量级吻合）
​

这组数字读出两层含义：其一，起动牵引力由黏着上限决定而非柴油机决定——2650 千瓦的柴油机在起步瞬间并不满载，限速器是轮轨接触面；其二，最高速度由恒功率曲线决定——功率固定后，速度每升一档牵引力就得降一档，牵引特性曲线的形状（下一章细讲）在这里已经预演。

运用场景：它为什么无处不在

东风4B 的运用版图恰好画出了内燃机车的生态位边界：非电气化干线的货运与客运主力、电气化线路的应急与施工备用动力、大编组调车与枢纽小运转。它无处不在的原因不是单项性能冠军，而是"不挑线"——不依赖接触网，燃油补给快，从零下四十度的北疆到湿热的热带线路都能适应。在中国铁路的机车保有结构里，电力机车承担干线运量的大头，但内燃机车承担的"覆盖面"始终第一：全路网任何一个没有接触网的角落，都是它的主场。

与它形成对照的是历史定位：东风4B 服役高峰期正是中国铁路运量爆炸、电气化加速铺网的年代。它的角色不是"终点"，而是过渡期的运力底座——电气化每延伸一公里，它的活动范围就收缩一公里，但收缩得非常缓慢，慢到足以让它在役三四十年。过渡代机车的宿命是长寿命，这个现象在第五章动车组接棒电力机车时会再次出现。

家族对照：东风系列怎么排辈分

东风4B 不是孤例，把东风家族前几代并排看，能读出中国内燃机车技术的演进步幅：

两件事值得注意。其一，功率爬坡走了三十多年：从东风1 的一千五百千瓦到东风11 的三千六百千瓦，每档提升都依赖柴油机系列（240/280 缸径家族）与传动系统的同步升级——单机功率的成长受制于整个工业体系，不是设计图一改就能涨的。其二，交—直交传动在东风4D 上开始试装，随后 HXD 时代全面转交—直交——第三章与第四章的技术分界线，就画在这个家族的中段。

运用细节：重联、油品与周转

三个运用细节补全东风4B 的画像。重联运行：两台东风4B 重联牵引重货车列时，本务机车的司机控制器指令经重联线传给补机，两车六千多千瓦同步出力——重联时的防空转协调是交直机车控制设计的重点，早期靠简单电流平衡，后期微机化后才真正做到同步响应。油品管理：北方冬季要按气温换用负号柴油（负十号、负二十号、负三十五号），标号错了油路结蜡、机车趴窝，机务段每年换季换油是一项固定战役——内燃机车的"气候适应性"成本常被忽略。机车周转：东风4B 的日车公里能跑到六百公里以上，同期蒸汽机车多数不足其一半——机车周转率的代差，是运力紧张年代铁路最直观的"内燃红利"。

本节要点

• 东风4B：装车功率约 2650 千瓦、Co-Co 六轴、交直电传动、两端司机室双向操纵。
• 车体五段布局——司机室、冷却室、动力室、电气室——是交直电传动机车的通用模板。
• 起动牵引力受黏着上限约束（约 400 千牛量级），最高速度由恒功率曲线决定，两个限制源不同。
• 家族谱系显示功率爬坡走了三十多年，架构换代（交直交）发生在家族中段之后。
• 内燃机车的生态位是"不挑线"：非电气化线路、应急、调车是其不可替代区。
• 过渡代机车寿命长的现象源于电气化扩张的渐进性，这是演化主线的重要节律。

柴油机、发电机这一对搭档解决了内燃时代的全部难题，却也成为它绕不开的自重包袱——下一章电力机车把这对搭档请下车，看看纯"能量转换器"能跑出什么成绩。
