4.1 接触网受电与交直传动：电能怎么进来

4.1 接触网受电与交直传动：电能怎么进来

本节摘要：电力机车不背燃料，电能经接触网—受电弓—主变压器—整流器—牵引电机的通道进入轮缘。本节先讲"以时速百公里滑行取电"这个独特工程难题，再沿交直传动链逐级拆解降压、整流、驱动三个环节，说明直流牵引电机的优势与换向器天花板。

第三章的内燃机车把柴油机搬上车，换来不依赖任何地面设施的自由；本节的电力机车反其道而行——它把整条能量链的前半段交还给电网，车上只留接收与变换装置。这个交换的账怎么算的？先把"取电"这件事本身讲清楚。

受电弓与接触网：一对滑动电气搭档

电力机车的取电方式在所有交通工具里独树一帜：以一百多公里的时速，让一个碳滑板贴着一条裸铜导线连续滑行。接触网的承力索、吊弦把接触线架出"链形悬挂"的驰度曲线，使接触线在跨距内高度起伏尽量平缓；受电弓的弓头通过弹簧机构保持约七十牛上抬力，让滑板与导线始终保持接触而不离线、不拉弧。

这对搭档的工程难点有二。其一离线电弧：高速下接触线微小起伏会让弓头瞬间脱离，空气被击穿产生电弧，烧蚀滑板与导线——速度越高离线率越高，这是接触网设计把接触线张力、跨距、驰度精确调平衡的原因。其二供电回路的连续性：接触网被锚段关节、绝缘分段切开，机车通过分相区时会短暂失电，司机或自动装置要在失电窗口里完成断电—通过—复电的操作，高速线路用地面自动切换，把失电时间压到秒级。

供电制式取单相工频交流 25 千伏为主流（中国干线标准），变电所每隔四五十公里把电网三相电变单相馈入接触网。之所以用高压，是因为"电压越高、同样功率下电流越小、线路损耗越低"——两万多千瓦的重载机车电流若用低压传输，接触网导线截面将大到无法悬挂。高压送电、车上降压，是电力机车能量链的第一条设计原则。

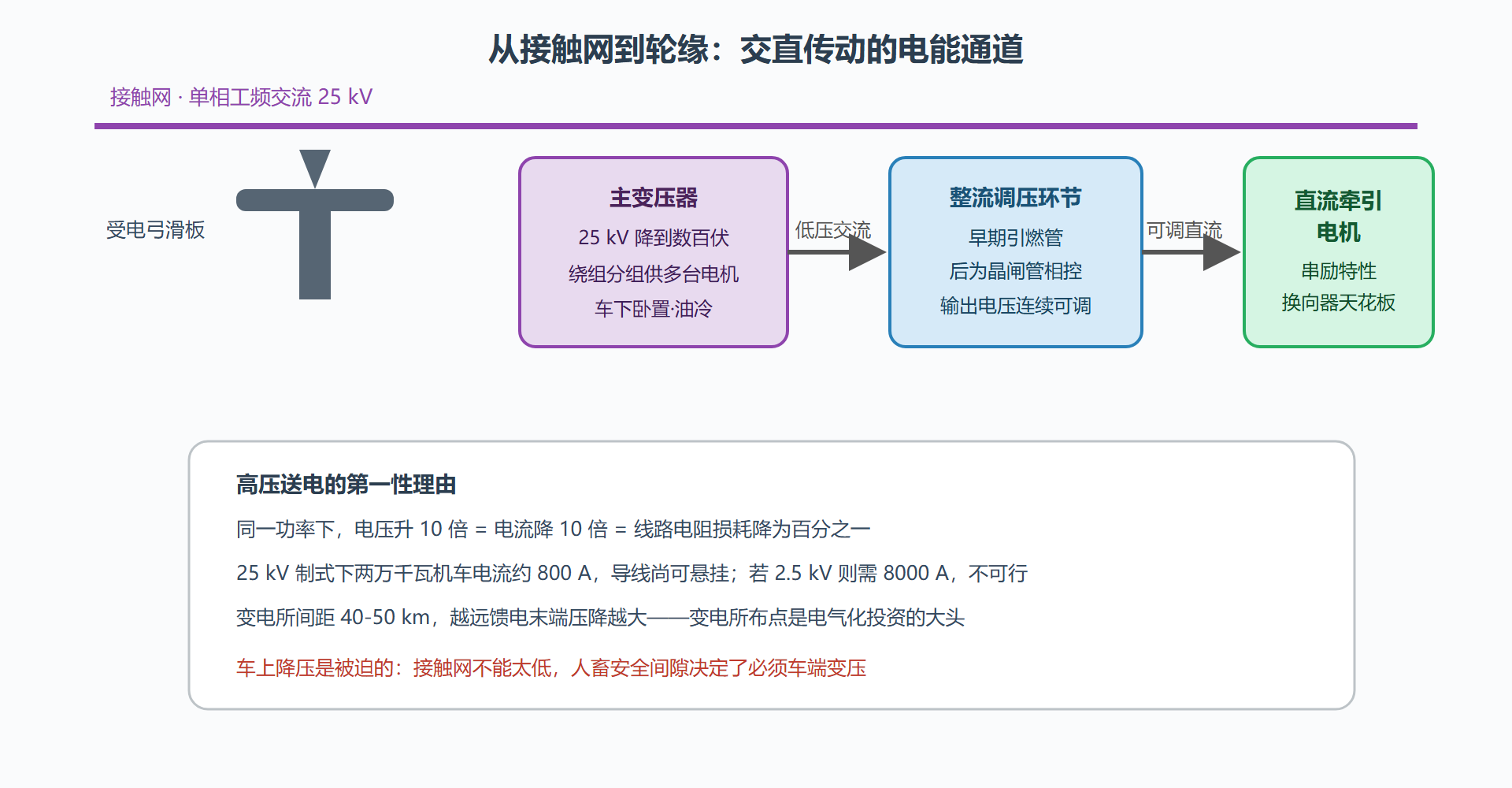

图：从接触网到轮缘的电能通道（交直传动）

主变压器：车上的"降压站"

接触网的 25 千伏不能直接进电机，先由主变压器降到数百伏级。机车变压器是单相、多绕组、强迫油循环冷却的特种变压器，为了压低重心常横卧在车体下部，绕组分成若干独立牵引绕组，分别供给不同整流桥——这样多台电机的电压可以分组独立调节，实现轴控或架控。变压器自重数吨到十余吨，是电力机车"不背燃料"之后最大的新增重量，但比同功率柴油机加发电机组轻了一个量级，这笔重量账正是电力机车的立身之本。

整流与直流牵引电机

整流环节的技术演进是一部功率器件史：最早的引燃管（水银整流器）体积大、易碎、含汞，后来被硅二极管与晶闸管（可控硅）取代。晶闸管的价值在"可控"——通过控制触发角，整流输出电压从零到最大连续可调，机车起动时电压从零平滑爬升，牵引电流不再粗暴冲击。相控整流的副作用是功率因数偏低与谐波回馈电网，需要滤波与补偿装置配合，这是交直传动在电网侧的隐性成本。

直流牵引电机选择串励激磁，原因在特性的"天生吻合"：负载重、转速低时电流大、扭矩大；负载轻、转速高时电流回落、扭矩回落——这条外特性曲线与列车牵引需求形状相近，调节电压即可平顺控速，高速段辅以磁场削弱扩速。但换向器是它与生俱来的软肋：电刷与换向片高速滑动接触，电流越大、转速越高，火花与环火风险越大，维护量也随之上升。换向器决定了直流牵引电机的单机功率与转速上限，也就框死了交直传动的性能天花板——打破它，正是下一节交直交传动的出发点。

变电所的布局账：供电是拍在地上的投资

接触网供电制式的经济性，最终要落到变电所的布点数量上。做一道布局账：变电所间距四五十公里，一条一千公里的干线要建二十多个牵引变电所，每个所含变压器组、开关柜、保护与监控系统，占地与投资都按千万元级计——电气化铁路每公里造价里，供电系统占了相当比重。为什么不能拉大间距？因为接触网有阻抗，电流沿导线走行电压逐公里跌落，末端机车的受电电压太低时功率输出打折、变流器可能欠压保护；重载区段同一供电臂内可能同时有多台机车取流，压降叠加更甚。变电所密度、接触网导线截面、供电臂末端压降，三者构成一个被线路运量锁死的优化三角——运量越高、列车越密，三角越向"多投资"一侧倾斜。这也解释了为什么运量小的支线电气化不划算、内燃机车保住了生态位：供电投资要靠运量摊薄，摊不开就不上马。

分相区：电气化版图的"国境线"

单相供电有个绕不开的副作用：相邻变电所不能简单并联，否则两所之间的相位差会在接触网里形成巨大的均衡电流。工程解法是把接触网切成一个个供电臂，臂与臂之间设分相区——一段十几米到上百米、中间无电的过渡区，两端用绝缘分段器隔开。机车过时分相区必须断电滑行通过，司机操作（或自动装置）要在进分相前断主断路器、通过后复位——这个动作在普速时代靠地面标志牌与司机目视配合，容错全凭操纵纪律；高速时代改为地面感应自动过分相，车载装置收到预告信号后自动完成断电、惰行、合闸三个动作，全程零点几秒到几秒。

分相区的存在解释了不少运用现象：为什么高铁过某些地点时车内设备会"顿一下"（那是主断路器分合的瞬间）、为什么牵引计算要把分相区位置纳入速度曲线规划（避免在分相区内减速爬坡）。供电制式的地理细节会向上渗透成机车操纵与算法的设计约束——这是"线—车耦合"最典型的例子。

回流与轨道电位：电流的回家路

牵引电流从接触网流出、经受电弓进入机车，做完功之后还要回到变电所——回路是钢轨与回流线。电流沿钢轨回流会产生两个后果：其一，钢轨对大地存在电位与泄漏，沿线金属结构（管道、电缆外皮）可能被杂散电流腐蚀，需要排流与绝缘设计；其二，轨电位与轨间信号电流必须与轨道电路兼容——机车回流会干扰轨道电路的检测信号，供电专业与信号专业为此在频谱与回流路径上反复协调。这些"回家路"上的问题，旅客与司机完全看不见，却是电气化设计里工作量最大的接口工程之一。它提醒我们：电力机车的"能量工厂外移"不是把麻烦甩给电网，而是把麻烦转化为系统级工程。

本节要点

• 受电弓与接触网以约七十牛接触力滑行取电，离线电弧与分相区失电是两个固有问题。
• 主流供电制式为单相工频交流 25 千伏；高压送电让同等功率下电流与线路损耗大幅下降。
• 主变压器车下降压、绕组分组供电，是多轴独立调节的基础，也是电力机车最大宗的车载重量。
• 整流环节从引燃管进化到晶闸管相控，换来电压连续可调，代价是功率因数与谐波问题。
• 直流串励电机特性与牵引需求天然吻合，但换向器框死了功率与转速上限，交直传动的天花板由此而来。

下一节看工程师如何用全控电力电子器件拆掉换向器这堵墙——交直交传动与韶山8 的故事。
