本节摘要：韶山8 型电力机车持续功率约 3600 千瓦、Bo-Bo 轴式、最高速度 170 公里时速级，是交直传动时代中国干线客运机车的代表。本节以它为分水岭：先看交直传动在客运提速任务下的极限，再拆交直交传动"整流—中间直流环节—逆变"三段结构，理解交流牵引电机加全控器件如何把牵引特性做成"可编程"。

上一节交直传动链的尽头站着换向器——功率上去火花就大，转速上去维护就崩。中国铁路九十年代推进客运提速时，需要一台能在既有电气化干线上跑到一百六十公里时速以上、起动还要拉得动二十节车厢的机车。韶山8 就是为这道题而生的答案之一，而它身后，交直交传动正在敲响直流电机时代的丧钟。

韶山8：交直传动的收官之作

韶山8 的关键参数：持续功率约 3600 千瓦，Bo-Bo 四轴，轴重约 22 吨，最高速度 170 公里/小时。把这些数放进第三章东风4B 的坐标系里对比：功率高出约四成，整备重量反而更轻（约 88 吨对 138 吨），"每吨自重换来的功率"高出一倍以上——这就是能量工厂外置的直接收益，量化的差异比任何论述都有说服力。

它采用Bo-Bo 轴式而非东风4B 的 Co-Co，是客运定位的必然：四轴转向架固定轴距短、曲线通过性好，利于高速运行；货运要黏着重量，客运要速度与平稳，轴式选择的逻辑与 1.3 节的框架完全一致。其相控整流采用多段桥顺序控制，功率因数比早期单段桥明显改善——交直传动时代后期的机型已经把这套架构打磨到了每个细节，也正因打磨到位，它的每一处"好"都指向同一个结论：这套架构没有再多的潜力可挖了，下一站是交直交。

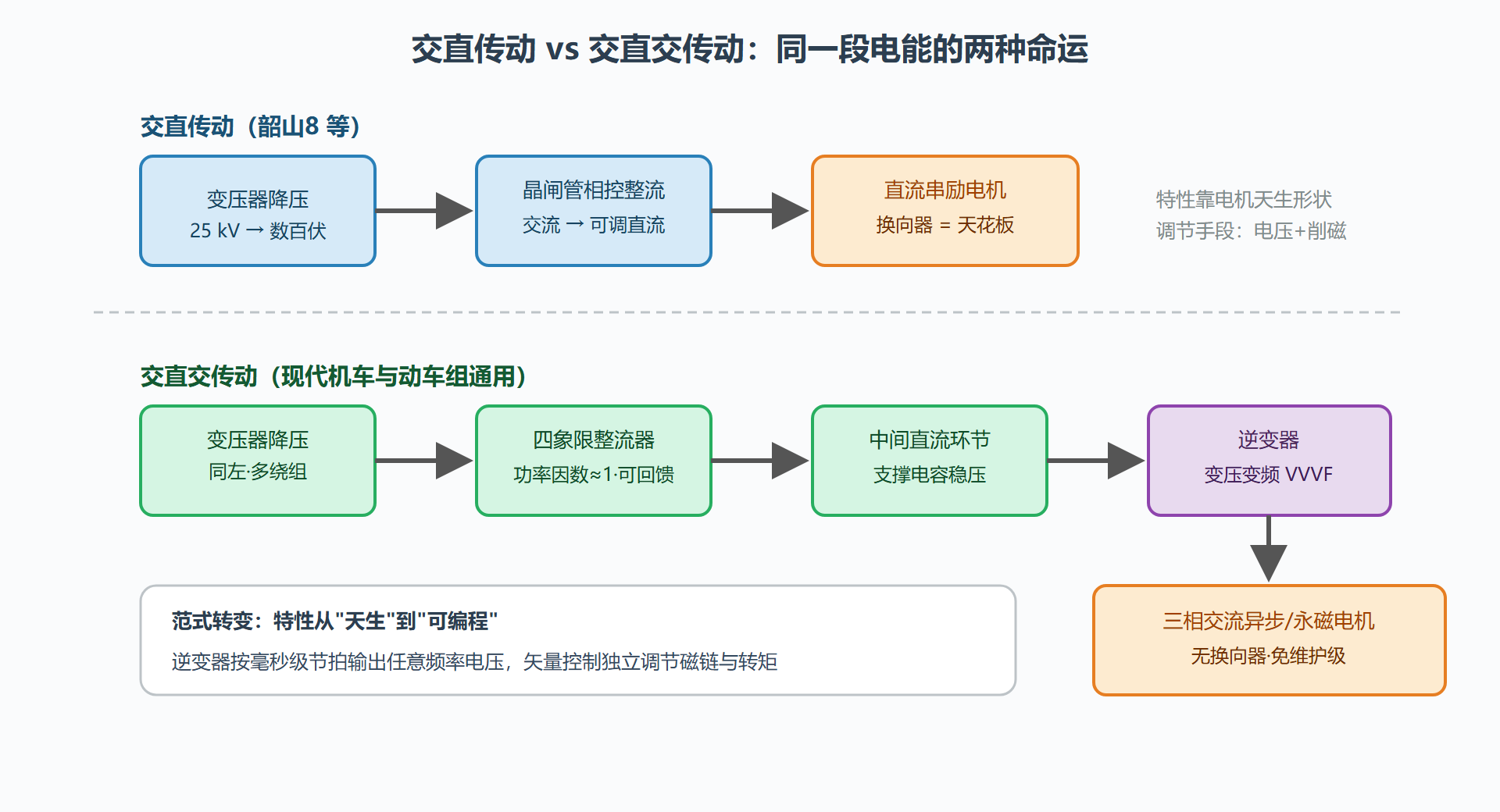

图：交直传动与交直交传动的链路对比

交直交传动：三段结构与"可编程"牵引

交直交的名字来自三个"交"字：交流进（接触网）、中间直流环节、交流出（牵引电机）。比交直传动多出的两件东西——四象限整流器与逆变器——都是全控功率器件（GTO、IGBT）构成的变流装置，性能跃升就藏在这两件里：

四象限整流器不只是整流，它能让电流按接触网电压的相位"整齐"地取用，功率因数接近于一，谐波含量大幅下降；反向工作时把能量送回接触网，再生制动由此从"理论可行"变成"工程常态"。交直传动时代电阻制动把动能烧成废热，交直交时代同样这段动能变成电能回售电网——高速列车一趟制动回收的电能有几度到几十度，长年累月账目可观。

逆变器 + 矢量控制是真正的范式革命。三相异步电机本身"笨"——没有换向器，也没有可独立调节的激磁回路，交变频率不匹配就根本不出力。逆变器以毫秒级节拍合成频率、电压任意可调的三相电源，矢量控制算法把定子电流分解成磁链分量与转矩分量分别调节，异步电机因此获得了比直流电机更快的转矩响应。工程师从此不再"选一台特性合适的电机"，而是"编一套特性合适的算法"——恒功率区可以拉多宽、防空转响应可以多快，全部由软件定义。第五章动车组把这套系统铺满整列，控制的对象从一台电机扩展到几十台电机的协同，其技术前提正是这里的"可编程"。

中间直流环节在两者之间稳住电压，支撑电容吸收脉动功率，也是再生制动能量的暂存池。三段结构比交直传动多了约一级损耗（链路总效率约 88%-92% 量级，视器件与工况），但换来的控制自由度、免维护性（异步电机几乎没有易损件）与电网友好性，让这笔效率账不值一提。

韶山8 与它的继任者

把韶山8 放回演化时间轴，它的位置微妙：参数上是交直传动的巅峰之一，时间上却与交直交机车的研制几乎重叠。九十年代末之后，和谐型交流传动机车（如 HXD 系列货运机车，单机功率七千至九千六百千瓦）批量服役，交直机车转入存量运用。韶山8 们没有白做——它们验证的转向架、车体、变压器、辅助系统设计被交直交车型整体继承，换代换的只是"整流器 + 电机"这一段，其余九成的机车技术在两代之间无缝衔接。演化史的节律再次出现：革命发生在瓶颈处，其余部分照旧传递。

韶山家族谱系：一条技术线的十二级台阶

韶山系列从 1958 年到 21 世纪初走了十二个型号，本身就是一部中国电力机车的进化史：

谱系的规律与东风家族一致：功率与速度台阶式上移，传动架构始终在交—直框架内打磨；真正的架构换代（交—直—交）由 HXD 系列完成。同一个国家的内燃与电力两大谱系，不约而同地把架构换代放在了九十年代末与两千年代初——这不是巧合，是四象限整流与 IGBT 器件全球成熟期的共同投影。技术换代的时间坐标，常常由器件工业而非铁路工业决定。

问题：异步电机那么"皮实"，它靠什么散热？坏了怎么修？

异步电机的"皮实"主要指没有换向器与电刷这类滑动接触件，并不是不需要维护。它的散热靠强迫通风或水冷，轴承要定期补脂或更换，绝缘要监测老化；故障模式集中在轴承磨损、绕组绝缘与转子断条三类，诊断手段从绝缘电阻测试进化到振动频谱与电流特征分析。对比直流电机"定期研磨电刷、光刀换向器"的高频维护，交流电机的维护周期长一个量级——这就是"免维护级"三个字的实际含义：不是零维护，是维护量与故障率降到了可接受的水平。

本节要点

• 韶山8 持续功率约 3600 千瓦、Bo-Bo 四轴、最高时速 170 公里级，"每吨自重功率"比东风4B 高一倍以上。
• 交直传动的极限在直流电机换向器，客运提速任务把它推到了墙角。
• 交直交三段结构：四象限整流器（功率因数接近一、可回馈）、中间直流环节（稳压与能量暂存）、逆变器（变压变频）。
• 矢量控制让异步电机的转矩响应超过直流电机，牵引特性从电机天赋变成算法产品。
• 交直交的效率略逊于交直传动直驱，但免维护性与再生制动的收益远超损耗差。

架构与算法都备齐了，下一节把功率、牵引力、速度画进一张图——牵引特性曲线，机车工程的共同语言。
