4.3 牵引特性曲线：功率、牵引力与持续速度

4.3 牵引特性曲线：功率、牵引力与持续速度

本节摘要：牵引特性曲线是描述"牵引力随速度如何变化"的机车身份证：低速段受黏着限制、中速段恒功率运行、高速段牵引力随速度反比回落。本节教你读这张图、看懂起动牵引力与持续速度两个铭牌参数，并用韶山8 的数据做一遍完整的牵引计算。

前两节把能量通道搭好、把变流技术讲透，本节轮到"用"——电能最终变成的轮周牵引力如何随速度分布。这张图是全部机车共用的一张脸，蒸汽、内燃、动车组各有各的版本，但读法完全相同；掌握了它，第六章四代机车的性能对照就只剩读图作业。

曲线的三段式骨架

把一台机车的牵引力—速度曲线画出来，几乎总是三段：

第一段：黏着限制段（0 到起动区）。 速度接近零时，机车能输出的最大牵引力不是由功率决定，而是由轮轨黏着决定（回顾 1.3 节的 F = μ × G × n）。曲线上这段是条缓降的水平带——牵引力接近常数，其上限就是起动牵引力。铭牌上的"起动牵引力"标的就是这个值：它回答"这车起步能拉动多重"。

第二段：恒功率段（中速区）。 功率 P 与牵引力 F、速度 v 满足 P = F × v，功率恒定时牵引力与速度成反比，曲线是一条双曲线。这一段是机车的"干活区间"——柴油机或变流器以额定功率输出，速度越低牵引力越大。设计机车时会把这条双曲线安排得尽量贴着黏着限制线又不超过它，两线之间的缝隙越小，黏着利用越充分。

第三段：最高速度限制段。 曲线到达机车构造最高速度处被"截断"，同时牵引力已随反比关系降到很低——此时列车阻力（主要是空气阻力，随速度平方增长）恰好与牵引力平衡，列车稳定在最高速度。若想跑得更快，要么加大功率把双曲线整体抬高，要么减轻阻力把需求线下压——第五章动车组在两条路上同时下手。

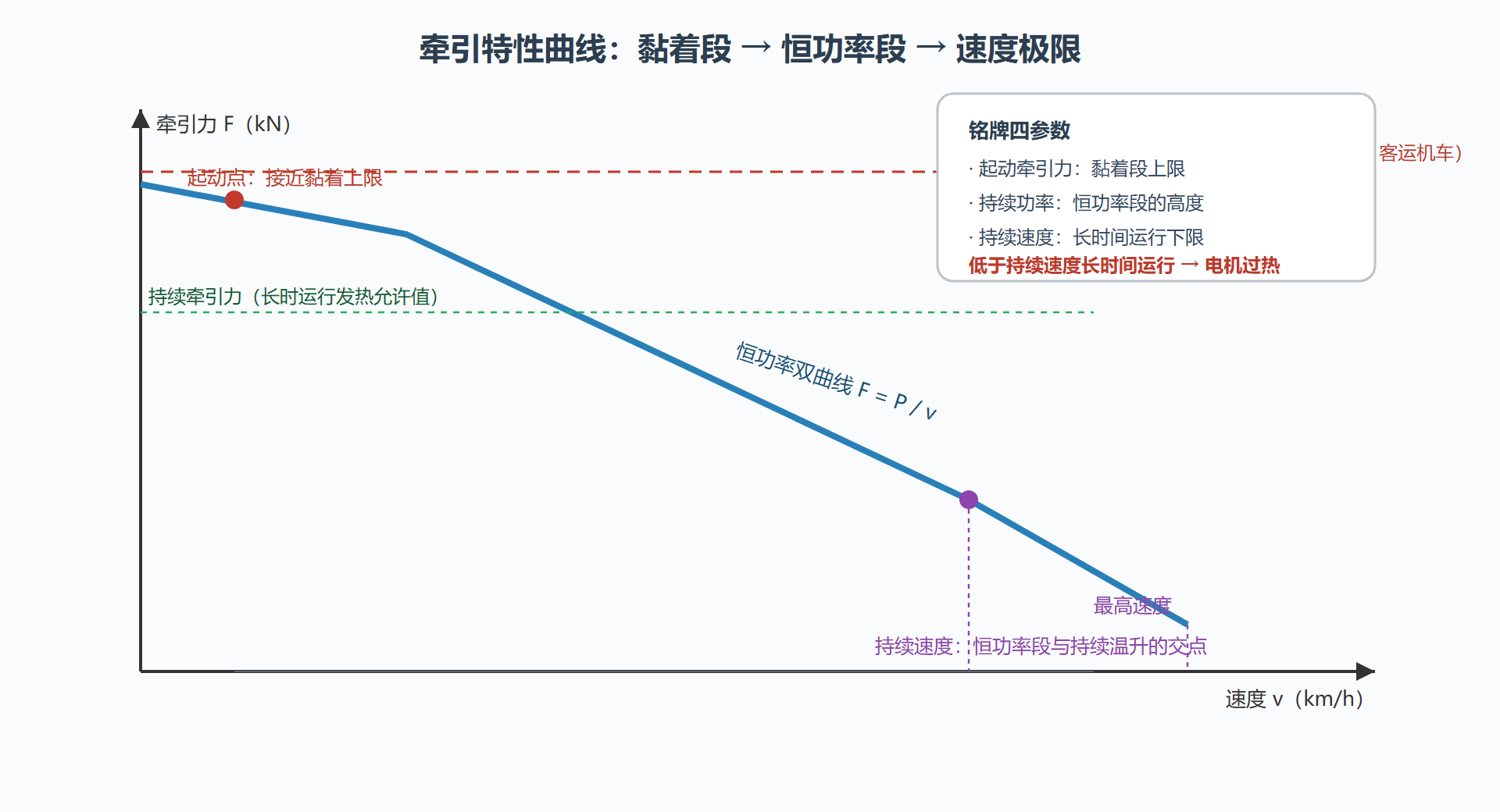

图：牵引特性曲线三段式结构

持续速度：最容易被误读的参数

恒功率双曲线告诉工程师"牵引力与速度可以互换"，但电机发热给这种互换设了下限。持续速度指机车能以额定功率无限时长连续运行的最低速度：速度更低时，牵引电流更大、电机铜损发热按电流平方增长，通风散热却因转速下降而变弱，温度会持续爬升直到报警。司机操纵规程里"低于持续速度运行需限定时间"的条款，保护的正是这件事。

持续速度的工程意义在选型时最为直观：山区重载线路需要机车长时间低速大扭矩爬坡，若机车的持续速度偏高（恒功率区从较高速度才开始），电机将反复进入过热区，只能降功率使用——同一台机车在山区与平原的表现差异，一半能用这一个参数解释。货运机车的持续速度设计得比客运机车低，正是这个道理。

一遍完整的计算：韶山8 拉一列客车

把本节方法用于一台具体任务：韶山8（持续功率约 3600 千瓦）牵引 1100 吨的客车编组在平直道起步并加速到 140 公里/小时。

第 1 步：起动牵引力核算
  车列起动阻力约 3-5 N/kN（取 5），机车与车列总重约 1210 t
  起动所需牵引力 F1 ≈ 5 N/kN × 12100 kN ≈ 60.5 kN
  韶山8 起动牵引力标称约 240 kN 量级 → 黏着余量充足，起步无虞

第 2 步：140 km/h 时可用牵引力（恒功率段）
  F2 = 3600000 W / (140/3.6 m/s) ≈ 92.6 kN

第 3 步：140 km/h 时运行阻力
  单位阻力经验式（客车）：w ≈ 1.65 + 0.00024 × v^2 ≈ 6.35 N/kN
  F3 ≈ 6.35 × 12100 kN / 1000 ≈ 76.8 kN

第 4 步：判断
  F2 ≈ 92.6 kN > F3 ≈ 76.8 kN → 剩余牵引力约 15.8 kN
  结论：140 km/h 定速可行，且尚有加速能力；
  若遇 6‰ 长大上坡，坡道附加阻力再吃掉约 71 kN →
  F3+坡道阻力 ≈ 148 kN > F2 → 速度将被压到约 90 km/h 以下
​

这四步就是牵引计算的日常形态：需求侧（阻力）与供给侧（特性曲线）在同一张图上找交点。曲线供给侧由机车铭牌决定，需求侧由编组重量、线路坡道、目标速度决定——第六章比较四代机车时，用的仍是这四步。

曲线是四代通用的语言

最后把视角拉回演化主线：蒸汽机车的牵引特性由汽缸断汽点决定，断汽越早双曲线位置越低；内燃机车由柴油机功率与传动装置共同塑造；交直交机车由软件定义曲线形状。形态来源不同，但曲线的三段式骨架、持续速度的热力学逻辑、P = F × v 的硬约束，四代完全一致。演化改变的只是"谁来画这条曲线"，而曲线本身的语法从未变过。

倒着读曲线：从任务反推机车

牵引特性曲线的正向用法是"查"，更专业的用法是"倒推"——给定任务选机车。演示一遍：某电气化支线要开行 1600 吨货物列车，限速 80 公里，全程最大坡道千分之十二。

第 1 步：坡道附加阻力 ≈ 12 N/kN（坡度千分数即 N/kN）
第 2 步：基本阻力（货车 80 km/h）约 2.5 N/kN
第 3 步：单位总阻力 ≈ 14.5 N/kN
第 4 步：所需牵引力 = 14.5 × 16000 kN / 1000 ≈ 232 kN
第 5 步：所需轮周功率 = 232000 N × (80/3.6) m/s ≈ 5160 kW

结论：一台持续功率 4800 kW 级的六轴电力机车
（如韶山9 或 HXD 中低速恒功率段）勉强达标；
若考虑起动段黏着与风雪黏着折减，六轴 7200 kW 级
（HXD1/2 单节口径）留有裕量更稳妥。
​

五步倒推把铭牌参数串成选型结论——这就是牵引计算在生产现场的用法：曲线是静态的"供给"，任务是动态的"需求"，两者在图上找交点，交点找不到就加轴重、加轴数或降速度。选型错误的最常见原因，是只对了起动或只对了巡航——两段都要落在曲线之下才算数。

电制动曲线：牵引曲线的镜像

完整的机车特性图其实是两张曲线：牵引特性之外还有一张制动特性曲线，形状是牵引曲线的镜像——低速区受最大制动力限制（不能把车钩压弯），中速区恒制动功率，高速区受电机与网压限制回落。电制动与空气制动的切换点、长大下坡道上的"循环制动"策略（电制动控速为主、空气制动周期排风），都从这张镜像图上读出。第六章对照四代性能时请记住：一台机车的能力，牵引一半、制动一半——只看牵引曲线评价机车，等于只考了一半的科目。

本节要点

• 牵引特性曲线三段式：黏着限制段定起动牵引力，恒功率双曲线定工作区间，最高速度处收尾。
• P = F × v 是恒功率段的硬约束，牵引力与速度此消彼长，只能整体"抬高"不能局部"加厚"。
• 持续速度是发热允许的长时间运行下限，低于它运行须限时，货运机车持续速度低于客运机车的原因在此。
• 牵引计算四步法：算起动需求、查目标速度牵引力、算运行阻力、判断裕量——需求与供给找交点。
• 四代机车曲线语法一致，变的只是曲线的"绘制者"：断汽点、柴油机、变流软件。

下一章把这套语言带到三百公里时速的世界——当牵引力需求逼近黏着极限，工程师选择把功率铺满整列。
