2.1 车体结构：车厢的骨骼与外皮

2.1 车体结构：车厢的骨骼与外皮

别以为车体是一层越厚越硬就越好的铁皮。查一查两类车的车体：货运敞车的底架厚得能扛铲斗撞击，高速动车组的侧壁却薄得像易拉罐——前者要的是耐造，后者要的是把每一公斤自重都省下来换成载客量与加速度。同叫"车体"，设计目标截然相反，这正是第一章"用途决定结构"法则的第一次落地。本节是骨科检查的第一站：先看车体用什么姿势扛载荷（承载方式），再看它用什么材料（选材与工艺），最后落到一个实际问题上——设备布置怎样影响轴重分配。

承载方式：车厢用哪种姿势扛住自己

把车体想象成挑水的扁担：载荷怎么分担，取决于哪些部件参与受力。工程上分三种承载方式，差别在于侧墙和车顶"出不出力"。

底架承载是老资格的方案。纵向牵引力与制动力全部由底架的中梁和侧梁承担，侧墙与车顶只负责遮风挡雨，相当于扁担只有中间一段是实的。它的好处是结构简单、制造门槛低，装卸货时侧壁被撞变形也不影响承力；代价是底架必须做得厚重，自重居高不下。今天的重载货车、部分漏斗车仍然沿用这一思路，因为对货车而言，几吨自重换结构皮实，账算得过来。

侧墙承载让侧墙也加入受力，底架随之减薄，像是扁担的两只肩膀开始分摊重量。它的短板在于"开孔"：客车要开窗，棚车要开门，每开一个孔，传力路径就被切断一处，孔角极易出现应力集中与疲劳裂纹。设计这类车体，孔洞四周必须补强，等于把省下的重量又还回去一部分。

整体承载是现代的主流答案。底架、侧墙、端墙、车顶通过焊接拼成一个封闭的箱型薄壳，力学上就是一个行走的箱型梁——闭口截面的抗弯抗扭能力远高于开口截面，载荷由整个壳体均匀分担。高速动车组与地铁车辆几乎清一色采用整体承载，原因有三：单位自重的刚度最大，轻量化的空间最大；封闭壳体天然有利于气密与隔声；侧面可以大面积开窗，因为传力由整壳而非个别梁柱承担。它的门槛在制造：焊接精度、残余应力控制、型材公差，每一项都贵。

三种方式没有绝对优劣，判断口诀是看用途与速度档：低速重载看耐撞，用底架承载；中速客运用侧墙承载；高速与城轨客运用整体承载。

材料：车体轻量化的一场接力

承载方式定下力学框架，材料决定这个框架有多重。车体材料走过一条清晰的接力路线。

碳钢打头阵。便宜、好焊、韧性好，服役了一个多世纪，至今仍守着货车与部分低成本客车。它的致命伤是密度大，每立方米近七点九吨，车体动辄十几吨，提速与节能都吃亏。

不锈钢第二棒。奥氏体不锈钢冷作硬化后强度可观，耐腐蚀、可以不涂装，全寿命免大修的卖点让它成为不少城市地铁的首选。麻烦在焊接：热膨胀系数大、导热差，焊缝变形控制是门手艺，成本也高于碳钢。

铝合金接棒至今。密度约为钢的三分之一，配合大型挤压型材工艺，可以挤出带加强筋的中空截面，像搭积木一样拼成整体承载壳体，焊缝数量还少。日本新干线、欧洲干线动车组、国内大部分动车组与新一代地铁 A 型车都选铝合金。焊接上主流用搅拌摩擦焊：高速旋转的工具头把材料搅到半固态再"搅"在一起，属于固相连接，没有熔池，气孔与热裂纹几乎绝迹，接头强度能达到母材九成以上。

复合材料在门口候场。碳纤维复材的比强度超过铝合金，耐疲劳、可设计性强，目前主要用在司机室头罩、设备舱裙板这些非主承力件上，主结构大规模应用还受制于成本、回收与连接技术。

选材料的口诀：货运看耐磨耐撞选钢，地铁看免维护选不锈钢，高速看轻量化选铝合金，局部异形件交给复材。

主要部件：四大块各管一段

整体承载车体由四大块拼成，每块既有分工又互为传力路径。

底架是全车受力的根，中梁与侧梁承受纵向拉压，枕梁位置直接落在转向架的心盘上，相当于人体骨骼与关节的接合面。地板多做波纹或夹层结构，兼顾刚度与隔声；动车组的底架还要给设备舱留出安装与通风的口子。

侧墙既是脸面又是主力，大型挤压型材通长拼接，窗孔边缘用加强筋或衬套补强。别小看侧墙的平整度：高速气流对凹凸极其敏感，零点几毫米的鼓包都会变成气动噪声源。

端墙是被动安全的关键防线，与车钩、防爬器一起构成吸能区。设计思路是"可控压溃"：在预设位置布置折皱，撞击时按顺序变形吸收动能，把乘客生存空间守住。端墙同时还得容纳风挡、贯通道与电气连接器，是功能最挤的区域。

车顶看似清闲，实则对整车抗扭刚度贡献很大——封闭截面少了一块板就不封闭。车顶还要吊挂空调机组、受电弓支座与各种天线，局部加强不可避免；防火要求也让车顶夹层里铺满阻燃隔热材料。

演练：设备布置如何搅动轴重

车体不讲力学习题容易学成"看图识字"。下面用一段可运行的演算，回答改装车间里最常见的问题：在车体一端加装设备，前后转向架的轴重怎么变。

# 轴重分配核算：设备偏置对前后转向架载荷的影响
# 模型：车体质量经两个心盘分给前后转向架，按杠杆原理分配
m_car = 40.0     # 车体质量（吨）
m_bog = 8.0      # 单转向架质量（吨，含轮对）
L = 19.0         # 定距：前后心盘中心距（米）
x_e = 1.2        # 设备组重心偏离车体中心的距离（米，向前转向架方向为正）

P_front = m_car * (L / 2 + x_e) / L + m_bog   # 前转向架承担总载荷
P_rear  = m_car * (L / 2 - x_e) / L + m_bog   # 后转向架承担总载荷
ax_f, ax_r = P_front / 2, P_rear / 2          # 每转向架两根轴

print(f"前转向架载荷 {P_front:.1f} t，轴重 {ax_f:.2f} t")
print(f"后转向架载荷 {P_rear:.1f} t，轴重 {ax_r:.2f} t")
diff = abs(ax_f - ax_r) / ((ax_f + ax_r) / 2) * 100
print(f"前后轴重差 {diff:.1f}%")
# 经验判据：轴重差超过百分之三左右，应重新配重或依靠空气弹簧高度阀调平，
# 否则两台转向架的黏着利用与磨耗节奏都会失衡。
​

运行结果：前转向架轴重约十一点二吨，后转向架约九点六吨，轴重差超过一成五——仅仅一点二米的设备偏置，就把一辆标称十吨轴重的车改出了超标的不均衡。这就是为什么客车加装蓄电池箱、动车组加装牵引变压器时，设计师要把设备"对称拆开布置"，而不是哪里有空塞哪里。

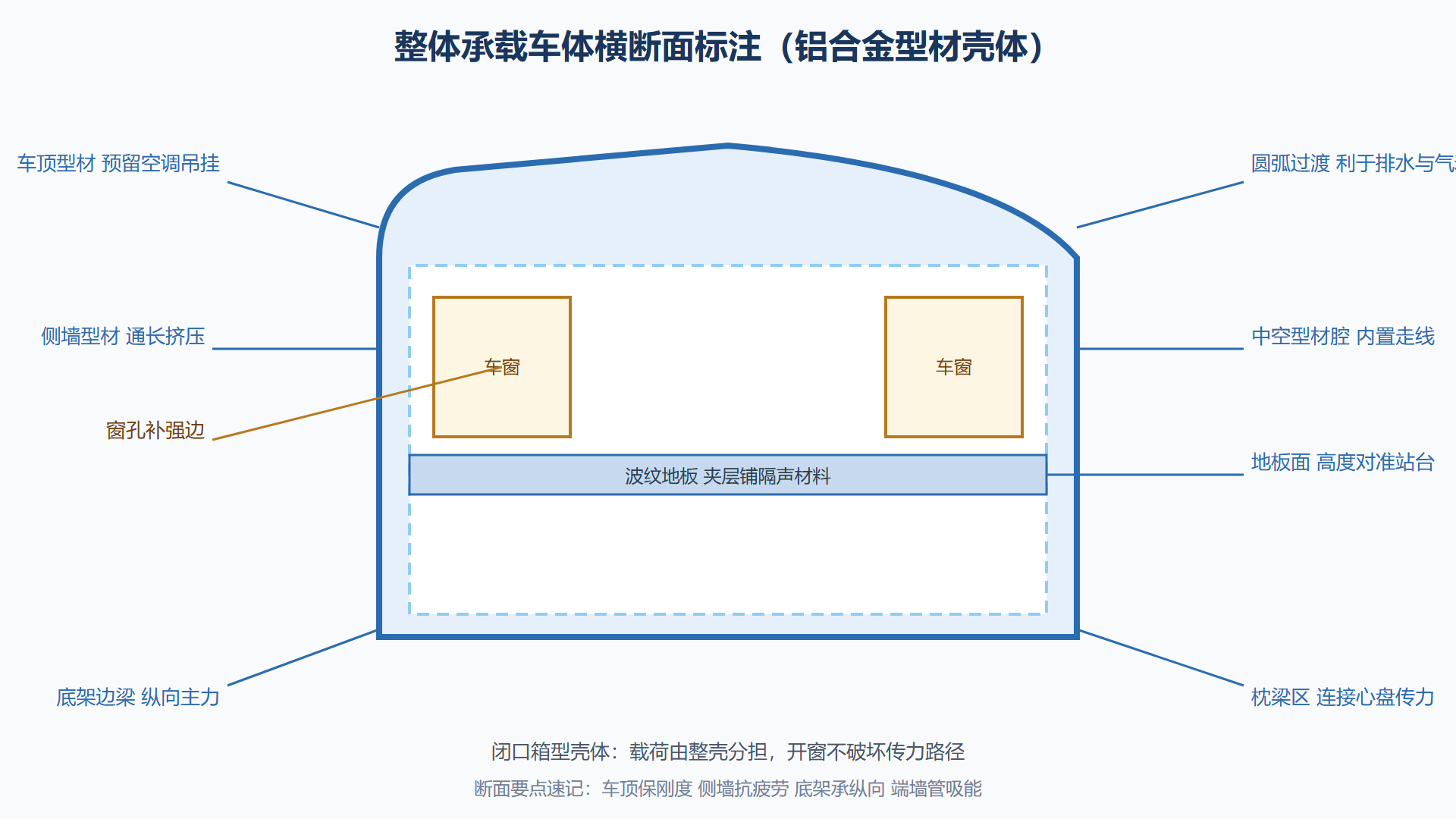

车体断面速查

把本节要点钉在一张断面上：外皮之下，每一层都有名堂。

问诊记录：车体的慢性皮肤病

车体的体检不是只看撞没撞、裂没裂，更多时候面对的是慢性病。一个典型病例：某不锈钢地铁车队服役十余年后，侧墙窗角附近的焊缝处陆续出现茶褐色渍痕，初看像锈迹。不锈钢怎么会锈？查下来是缝隙腐蚀——窗角补强板与外板之间的窄缝里长年积存冷凝水与洗车液残留，氯离子在缺氧环境里局部破坏钝化膜，腐蚀在看不见的缝隙里推进，渗出的锈水把外墙染花了。处置分两步：已腐蚀部位开缝清理、补焊、做表面钝化，并把窗角密封工艺改成全周连续密封；车队层面则把窗角清洗纳入定期保洁项目，别让积水过冬。

铝合金车体有另一类皮肤问题：与异种金属接触部位的电偶腐蚀。铝合金电位较负，紧贴不锈钢紧固件或铜质线鼻时，潮湿环境下铝成为牺牲极。对策是绝缘垫圈、密封胶与涂层的组合防护，检修规程里对应的项目是定期抽查紧固件周边的涂层完整性。两类病例合起来给改装作业立了规矩：在车体上打孔、加装支架、更换紧固件，都要过防腐审查——车体的慢性病，多半是改装施工埋的种子。

易错点与追问

最容易记混的是"底架承载等于落后"：在重载货车与工矿车上，它依然是成本与耐久性的最优解。其次是把不锈钢车体理解成"不生锈所以随便焊"——恰恰相反，不锈钢焊接变形控制比碳钢苛刻得多。最后一个常见追问：气密强度算不算结构问题？算，而且是高速车体的专属考题——列车交会与进隧道时车外压力剧烈波动，整体承载壳体要按疲劳工况反复加压卸压，这也是高速车体偏爱铝合金整体焊接的根本原因。带着这些问题，下一节把目光移向车体下面的腿脚。

本节要点回顾

• 承载方式三选一：底架承载耐撞、侧墙承载折中、整体承载轻而刚，判据是用途与速度档。
• 材料接力：碳钢守货车、不锈钢守地铁、铝合金守高速与城轨、复材守异形件；搅拌摩擦焊是铝合金车体的关键工艺。
• 底架承纵向、侧墙抗疲劳、车顶保刚度、端墙管吸能，四大块各司其职又互为传力路径。
• 设备偏置会显著改变轴重分配，改装布设备的铁律是左右对称、前后配平。
