2.2 转向架与轮轨关系：车辆的腿脚与步态

2.2 转向架与轮轨关系：车辆的腿脚与步态

「等效锥度」，转向架诊断报告里的高频词，说的是车轮踏面圆锥斜率的等效值——这个不起眼的参数，直接决定一辆车在高速下是"步态从容"还是"开始打摆"。本节承接车体结构：上一节看的是簧上那副骨架，这一节看簧下这双腿脚。转向架是车辆与轨道之间唯一的物理接口，承载、导向、缓冲三大功能全在这里完成；读懂它，第四章的动力学指标才有落脚点。

三大功能与四大模块

先建立功能图景。承载，指把车体连同旅客货物的全部重量经悬挂系统传给轮对；导向，指让轮对沿钢轨自动对中、过弯时贴线运行；缓冲，指过滤钢轨接头、焊缝、波形磨耗带来的振动，别让地面霹雳直接传到乘客座椅上。

承担功能的是四大模块，按力流自下而上数：轮对与轴箱装置直接踩在钢轨上，是"足"；构架是把轮对、悬挂、驱动、制动部件组织起来的"骨盆"；一系悬挂位于轴箱与构架之间，是"踝关节"；二系悬挂位于构架与车体之间，是"髋关节"。四个模块串成一条完整的传力链：轮轨力从轮对进轴箱，过一系到构架，过二系上心盘，最后进车体。检修时判断异响与异常磨耗，第一步就是在这条链上定位环节。

轮对与踏面：导向的秘密在几何

轮对由一根车轴与两只车轮压装而成，几何参数里最要紧的是踏面廓形。早期踏面做成标准圆锥，靠锥度让轮对在曲线上自动向内轨偏移：曲线处外轨走线长，锥形踏面使轮对贴向外轨一侧时滚动半径变大，内外轮自然形成半径差，轮对便"扭"着过弯——这就是自导向的几何原理。锥度越大导向越强，可高速下强烈的几何激扰会诱发蛇行；锥度越小越稳，过弯又笨。工程上的折中是磨耗型踏面：用多段圆弧拟合出"直线段稳、曲线段活"的廓形，如国内常见的 LM 型踏面，兼顾运行稳定性与镟修周期。

轮对内侧距、轮缘厚度与踏面磨耗都是安全量：轮缘磨薄了防脱轨能力下降，踏面擦伤造成的局部扁疤会在运行中周期性敲击钢轨。所以检修规程里，轮缘厚度、踏面圆周磨耗、擦伤深度都有报废限值，到限就镟修或换轮。

轴箱是轮对两端的"关节轴承"，内部是滚动轴承组，外面接一系弹簧。现代动车组普遍装有轴箱温度传感器：轴承保持架磨损、润滑失效，最先表现出来的就是轴温爬升，轴温报警比拆开检查快得多，这是腿脚上的"皮温测量"。

两级悬挂：一个管稳、一个管舒服

一系悬挂的任务是"保轮对定位"。轴箱弹簧加垂向减振器，刚度设计要硬：轮对必须被牢牢框在构架上，横向与纵向定位刚度不足，轮对摇头，蛇行就来了。但它又不能一味硬——短波不平顺的高频冲击全靠它过滤，硬过头振动直通构架。典型的一系垂向刚度在每米一兆牛上下，具体值按车型与速度等级调校。

二系悬挂的任务是"保车体舒服"。主力是空气弹簧：内部气压乘有效面积决定承载力，载荷变化时高度阀自动充放气，车体地板高度保持恒定——地铁车辆对站台对齐的执念，靠的就是这套自动调平。空气弹簧的刚度非线性且偏低，擅长隔离低频振动；再配上抗侧滚扭杆抑制车体侧倾、横向止挡限制大位移、各类减振器负责耗能，构成完整的第二级滤波。两级悬挂配合的分工口诀：一系滤高频保稳定，二系滤低频保舒适。

回转刚度是二系的隐藏参数：车体与转向架之间的摇头约束太软，容易激起车体与转向架的反相摇摆；太硬又妨碍过弯。现代高速转向架用单拉杆或 Z 形牵引拉杆提供适度约束，属于"既牵手又留余地"的设计。

构架与驱动布置

构架是转向架的骨架，常见 H 形与封闭箱形两类：H 形构架工艺成熟、设备布置方便，客货通用；封闭箱形刚度极致，服务超高速工况。构架的侧梁、横梁交点与电机吊座是疲劳敏感部位，设计阶段用有限元反复打磨焊缝细节，制造后还要做数百万次循环的疲劳试验——钢轨给它的载荷谱，一天都没让它闲过。

驱动装置的悬挂方式决定簧下质量：架悬式把牵引电机整个吊在构架上，簧下只剩轮对与齿轮箱，轮轨冲击小，是高速转向架的主流；地铁车辆空间紧张，电机常用架悬或半架悬紧凑布置。簧下质量每减一分，轮轨动作用力就降一分，钢轨寿命与沿线噪声都受益。

演练：接触应力有多吓人

轮轨接触面不过指甲盖大小，整列车的重量全从这里过。用赫兹接触的简化模型算一算量级，顺便回答一个经典问题：重载专线把轴重从十七吨提到三十吨，接触应力涨多少。

# 轮轨接触应力估算：线接触赫兹模型
import math

P = 85000.0        # 单轮法向载荷（牛），对应约十七吨轴重的半轴
R_w = 0.43         # 车轮半径（米）
R_r = 0.30         # 轨顶横断面圆弧半径（米）
E = 2.1e11         # 钢的弹性模量（帕）
nu = 0.3           # 泊松比

R_eq = (R_w * R_r) / (R_w + R_r)          # 等效曲率半径
E_eq = E / (2 * (1 - nu ** 2))            # 等效弹性模量
sigma = math.sqrt(P * E_eq / (2 * math.pi * R_eq))

print(f"等效曲率半径 {R_eq:.3f} m")
print(f"十七吨轴重下最大接触应力约 {sigma/1e6:.0f} MPa")

P30 = P * 30 / 17
sigma30 = sigma * math.sqrt(P30 / P)
print(f"三十吨轴重下接触应力约 {sigma30/1e6:.0f} MPa")
print("接触应力与载荷的平方根成正比：轴重翻一点七六倍，应力涨约三成三")
# 工程含义：重载钢轨要用更重的轨型与更耐磨的轨钢，
# 本质就是为这点平方根关系买单。
​

输出显示，十七吨轴重的接触应力已在一千兆帕量级，三十吨轴重再涨三成多——钢轨疲劳、踏面剥离这些"慢性病"，病根都在这个数字里。

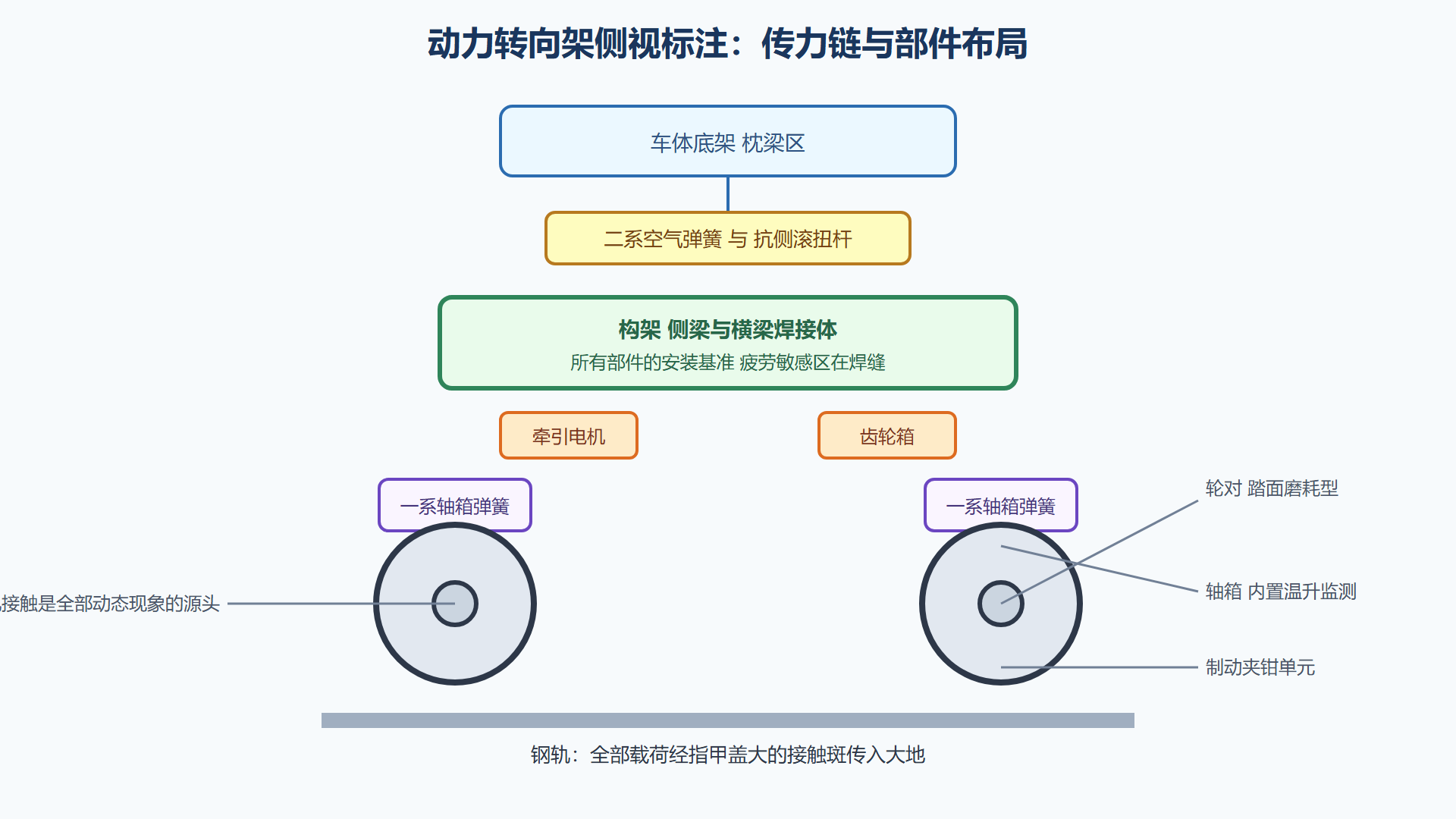

转向架部件速查

参数对照与一份温升病历

两级悬挂的分工，用一张对照表钉牢：

再看一份病历。某地铁车队夏季连续数日出现轴箱温度告警，报文显示同一转向架的两位轴箱先后越限。检修到场先看数据而不是拆件：绝对温度并未超顶格值，异常的是温升速率——每小时爬升幅度明显超出同车队均值。开箱检查发现轴承润滑脂在高温天气下黏度下降，油膜保持不住，滚子与保持架出现早期磨损迹象。处置是更换该批润滑脂牌号、缩短高温季节的轴温复核间隔，并把温升速率而非绝对温度写进告警判据。这个病例的价值在于方法论：温升速率反映劣化趋势，绝对温度只反映当下状态，慢性病要看趋势。

易错点与追问

常见误读之一："转向架越软越舒服"——二系确实要软，一系软了轮对定位失稳，蛇行反而把舒适度砸了。之二："簧下质量无所谓"——恰恰相反，簧下部分不经过任何弹簧直接参与轮轨冲击，是钢轨磨耗与噪声的大头。之三："蛇行只是晃"——蛇行是自激振荡，超过临界速度振幅发散，历史上多起脱轨事故与之相关。追问一个高频问题：径向转向架是什么？给轮对加装连杆机构，让前后轮对过弯时自动指向曲线半径方向，冲角变小、轮缘磨耗大幅降低，重载与山区线路的福音；代价是机构复杂，直线稳定性需要重新标定。下一节看关节与韧带——车钩缓冲。

本节要点回顾

• 转向架三大功能承载导向缓冲，四大模块按力流自下而上：轮对轴箱、一系、构架、二系。
• 磨耗型踏面用多段圆弧调和"直线稳"与"过弯活"的矛盾，等效锥度是步态的关键指标。
• 一系滤高频保定位，二系滤低频保舒适，空气弹簧自动调平让地铁车门对准站台。
• 接触应力与轴重的平方根成正比，重载化的隐性账单记在钢轨与踏面上。
• 轴箱温升是轴承故障的前哨指标，径向转向架是曲线磨耗的特效药。
