2.4 制动系统：让车列站得住的功夫

2.4 制动系统：让车列站得住的功夫

深夜的编组站，一列满载的货车正溜放进站，司机发现前方进路突变，把制动手柄推到了底——接下来发生的一切，都取决于这套藏在车底的系统在几秒钟内的表现。骨科检查的最后一站看制动：前面三节解决"撑得住、跑得稳、连得牢"，这一节解决"停得住"。它承接转向架的黏着概念（制动力再大，也只能从那块指甲盖大的接触斑往外传），也为第四章的制动距离指标备好机理。

制动的本质：给动能找条出路

列车并不"自己停下来"，它只是把动能换成别的能量。速度乘质量算出来的动能，最终要么变成摩擦热散进空气，要么变成电能送回接触网。所有制动方式都按这条出路分类。

摩擦制动是兜底选手。闸瓦压车轮踏面叫踏面制动，夹钳夹车轴上的制动盘叫盘形制动，都是把动能变成摩擦热。踏面制动结构简单还顺带打磨踏面，但热负荷直接砸在车轮上，高速重载下容易热裂；盘形制动把热转移到制动盘上，散热好、对车轮友好，是客车与动车组的标准配置。摩擦制动的通病是磨损与热衰退——连续长下坡制动，制动盘温度爬升，摩擦系数走低，制动力打折扣。

电制动是主力选手。牵引电机反转为发电机，把动能变成电能：能上网的就回馈电网，叫再生制动；一时上不了网的就烧电阻，叫电阻制动。地铁是电制动的主场——站间距短、启停频繁，再生回收的能量能占牵引能耗两成以上，旁边正好有车在启动，电能直接被邻居用掉。电制动无磨损、响应快、可精细调节，但它有个先天短板：低速时发电能力枯竭，十来公里每小时以下制动力趋零，最后一段必须交给摩擦制动补位。

非黏着制动是救急选手。磁轨制动把电磁铁吸在轨面上滑行摩擦，涡流制动在轨面上方感应出涡流产生阻力，两者的制动力都不依赖轮轨黏着——雨雪结霜把黏着系数打到零点一以下时，它们是唯一还管用的手段。代价是对钢轨伤害大、能耗高，只在紧急制动与高速列车上短时使用。

空气制动：失效安全的百年设计

摩擦制动的执行靠气动。压缩空气由空压机储备在总风缸，司机或自动控制系统发出指令后，指令沿贯穿全列的列车管传递。这里藏着铁路史上最聪明的设计之一：列车管平时充满压缩空气，一旦减压就触发制动——列车意外分离、管路断裂，压力骤降，全列自动施加最大制动力。故障时自动刹车而不是自动松刹，这套失效安全逻辑让空气制动统治了一百多年。

管压变化经每辆车的分配阀放大，推动制动缸活塞，再经杠杆机构压紧闸瓦或夹钳。分配阀是纯机械逻辑元件，比较列车管、副风缸、制动缸三个压力来决定充气缓解、保压还是排气制动，不依赖电，断电也能干活。

空气制动的老毛病是传播延迟：压力波沿列车管以声速级传播，百米长的车列上，机车减压到末车制动缸动作要一到几秒。重载与高速列车的对策是电控空气制动：电信号走贯穿电缆或无线电，各车近乎同步动作——这也顺手解决了上一节遗留的问题：制动同步了，车钩间的速度差就小了，纵向冲动从源头被压住。

电空联合与防滑：在黏着边缘收放

现代动车组的制动策略是一场接力赛：高速段电制动当主力，省闸片省热负荷；速度降到电制动失效区，摩擦制动无缝接棒；全程由制动控制单元按总需求实时分配两种力，平滑过渡。乘客感觉不到"换挡"，是因为分配算法把总制动力曲线熨平了，顺便还管着冲动率——减速度的变化率太大会让乘客"点头"，舒适度指标同样在算法的考虑范围内。

防滑控制是最后的保镖。制动力的物理上限是轮轨黏着力，一旦超过，车轮抱死滑行——制动距离反而变长，轮对还被擦出扁疤。防滑系统在每个轴端装速度传感器，发现某轴转速掉队、减速度异常，立刻通过防滑阀放掉该轴制动缸的风压，转速恢复再重新施压，收放的频率能到每秒几次，像人在冰面上走路时的脚下微调。判断标准要记：滑行不是制动太强，而是制动力超过了当下黏着条件的上限，雨雪天防滑动作频繁不是故障，是它在干活。

演练：制动距离的账怎么算

试题：时速三百五十公里的动车组，紧急制动距离为什么规定在几千米量级？用分段演算把账算清楚。

# 制动距离演算：纯理论距离 加上响应延迟与黏着修正
import math

v0 = 350 / 3.6          # 初速（米每秒）
a_avg = 1.0             # 平均减速度（米每二次方秒），紧急制动典型量级
t_delay = 1.2           # 制动响应延迟（秒）：指令传递 加 制动缸充风

s_delay = v0 * t_delay                    # 延迟期纯惯性走的距离
s_brake = v0 ** 2 / (2 * a_avg)           # 匀减速理论距离

s_total = s_delay + s_brake
print(f"延迟段惯性距离 {s_delay:.0f} m")
print(f"匀减速段理论距离 {s_brake:.0f} m")
print(f"合计约 {s_total:.0f} m，与规范限值同一量级")

# 变式一：湿轨黏着恶化，平均减速度降到八成
a_wet = a_avg * 0.8
print(f"湿轨下距离增至 {(v0*t_delay + v0**2/(2*a_wet)):.0f} m")

# 变式二：地铁时速八十，站间常用减速度一米二
v1 = 80 / 3.6
print(f"地铁紧急制动距离约 {v1**2/(2*1.2):.0f} m")
# 解读：延迟段吃掉的百来米是电空控制存在的理由——
# 响应每快零点五秒，高速下就省回近百米。
​

三个输出连起来读：理论距离由初速平方除以两倍减速度决定，延迟段再添一笔；湿轨让账单变长，防滑控制与黏着利用的价值由此体现；地铁速度低所以站内停车距离短，可它一天启停几百次，磨损账反而更大。

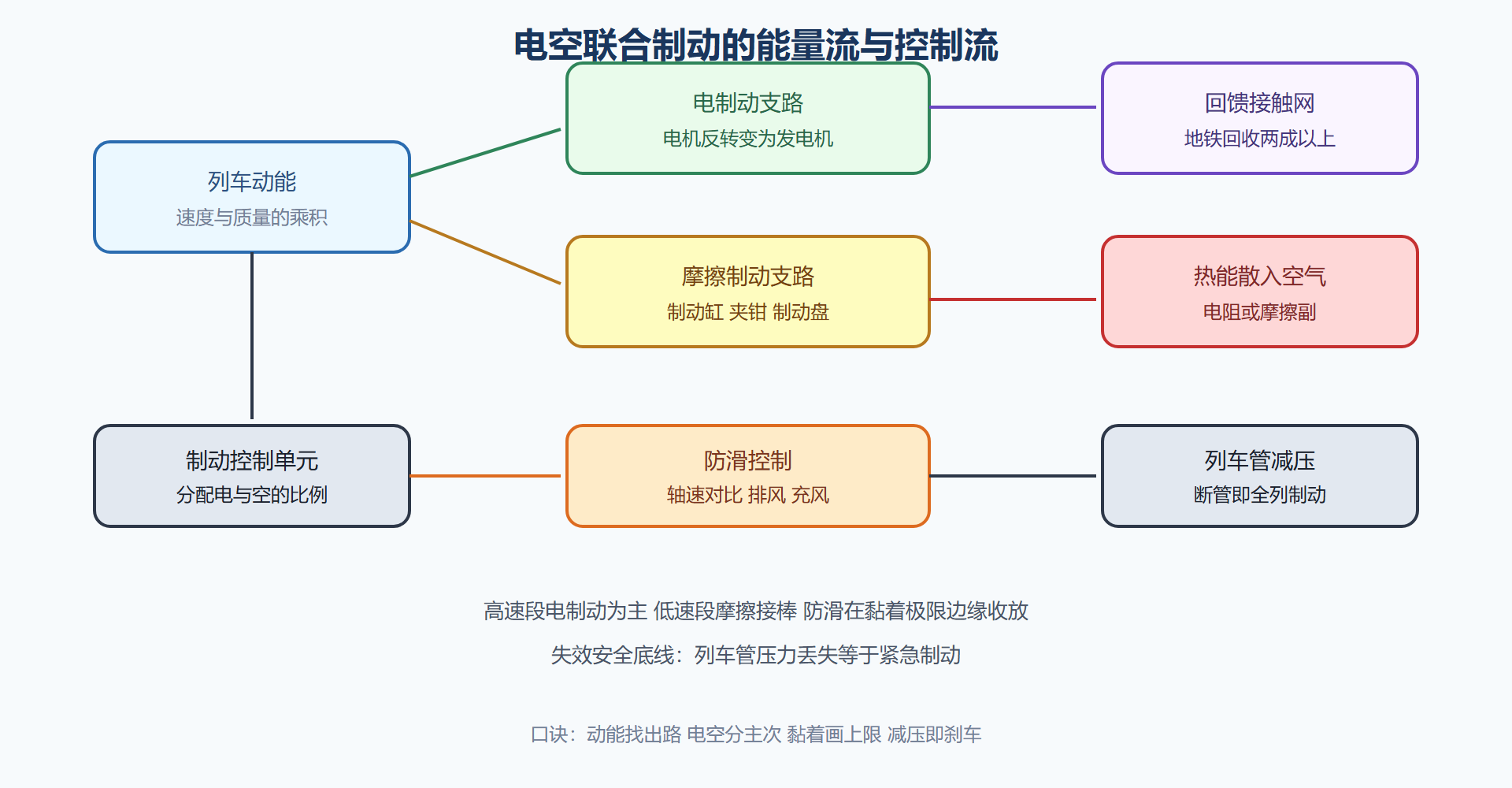

制动系统能量流速查

磨耗件管理与黏着速查

制动系统里最常打交道的是两类磨耗件：闸片与制动盘。闸片按厚度限值管理，测量点固定在摩擦块中部，低于限值整架成组更换而非单片替换——新旧混装的摩擦面接触压力不均，反而加速新闸片偏磨。制动盘的寿命判据是裂纹：细小的热裂纹属于正常疲劳现象，当周向裂纹长度或贯通性达到规程限值才判废；判读时用目视加探伤复核，避免肉眼低估。两类件都要在检修履历里记录更换时的实际磨耗率，它比固定周期更诚实，也顺手验证了本节演算里的热负荷分析。

黏着系数的量级给一组参考：干燥轨面通常在零点三以上，湿轨跌到零点二上下，霜冻与落叶污染可把轨面拖进零点一以下。再记一个案例：某地铁线路每逢秋季早晚时段大量报空转与滑行，起初怀疑防滑参数，排查后确认是高架区段的落叶浆汁沾轨。处置组合是调整撒砂装置的启用逻辑、在重点区段加密钢轨打磨与清洗，并把该时段的牵引制动曲线放缓一档。黏着问题的治理思路从来是多管齐下——轨面、撒砂、控制参数三线并进，单点较劲解决不了季节病。

易错点与追问

常见错误一："再生制动比空气制动高级，干脆全用电制动"——低速失效区绕不过去，摩擦制动永远是兜底，这不是技术路线问题，是物理边界。错误二："防滑动作说明制动系统坏了"——恰恰是它正常工作的表现。错误三：把制动距离当成单纯物理题——规范限值里含着响应延迟、黏着储备与线路坡度的综合余量，背公式不如理解账目构成。追问：长大下坡的货车为什么怕连续制动？摩擦热散不掉，制动缸温度与闸瓦温度爬升造成热衰退，所以重载坡道区段要靠循环制动策略与电阻制动分担热负荷，有的线路还要设避难线兜底。

本节要点回顾

• 制动是能量转换：摩擦制动变热、电制动变电、磁轨涡流不靠黏着，三者按工况组队。
• 列车管减压制动是失效安全设计的教科书：断管即全列刹车，纯机械分配阀断电也能干活。
• 电空联合制动按速度分段接力，分配算法兼顾平稳与冲动率；防滑控制在黏着极限边缘收放制动力。
• 制动距离等于延迟段加减速段，湿轨与长坡都会拉长账单，响应速度就是真金白银。
