2.3 车钩缓冲装置：车列的关节与韧带

2.3 车钩缓冲装置：车列的关节与韧带

最初，火车挂钩靠人往两节车厢中间插销子，调车员断指是那个年代的职业病。后来美国人詹尼发明了自动车钩，两车低速一碰就自动锁死，调车场从此告别了插销。这段历史藏着本节的主题：车钩缓冲装置看起来只是车厢两端的"关节"，实际上决定了整列车是温顺的链条还是互相顶撞的推搡人群。本节承接转向架——轮轨传出的纵向力要在车钩这里跨节传递；同时为制动系统铺路——列车管要沿车钩一路贯通。

功能拆解：连得牢，还要撞不坏

车钩缓冲装置的活儿分两半。前一半是机械连挂：让相邻车辆可靠连接，传递牵引拉力与制动压力，这要求"刚"——锁闭机构必须咬死，几万吨拉力不能有半点松脱。后一半是缓冲吸能：启动、制动、调速、坡道变坡点，车列内部时刻发生着前车与后车的速度差，这要求"柔"——冲击能量要在缓冲器里耗散掉，不能硬碰硬传给车体。一对矛盾装在同一个部件里，靠的就是分工：车钩管锁闭传力，缓冲器管变形耗能，钩尾框与从板把两者串成一条传力路径。

车钩两大流派

自动车钩派的特点是"结构皮实、自带间隙"。代表是国内的十三号、十七号车钩与北美 AAR 标准车钩：钩头内有可转动的钩舌，两车低速相撞时钩舌被对方推开再自动复位锁闭，全程无需人工。这类车钩破坏强度可观，十七号车钩能扛住四千千牛以上的拉力，重载货运全靠它。代价是连挂间隙大——钩舌与钩腔之间留了几毫米到十几毫米的活动量，几十节车串起来，间隙累加，起车时车钩逐节张紧，"哐当"声此起彼伏，这就是纵向冲动的来源。

密接式车钩派的特点是"间隙压到毫米级、机电风一体化"。代表是欧洲的沙库车钩与日本的柴田式车钩：连挂端做成锥形导向面，两车接近时自动对中，锁杆由弹簧或气缸驱动完成锁闭，连挂间隙能压进一两毫米。更关键的是集成度——机械连挂的同时，电气连接器与风路自动接通，列车控制线与总风管一路贯通。动车组与地铁车辆清一色用密接式车钩：编组固定、连挂解编次数少，要的是纵向平稳与全自动连挂能力。

两派的选择逻辑与车体材料一脉相承，又是"用途决定结构"：货车编组灵活、解编频繁、冲击容忍度高，选带间隙的自动车钩；动车组与地铁追求平稳与自动化，选密接式。中间地带也有折中方案，比如给普速客车的小间隙车钩做改造，牺牲一点解编灵活性换平稳性。

缓冲器：耗能的哲学

缓冲器的本职是把冲击动能变成别的能量扔掉。按耗能机制分三类。纯弹性的一类最老，螺旋弹簧把能量存进去再原样吐出来，车钩反复振荡，缓冲效果有限，如今只在低速小吨位场合混脸熟。摩擦式是重载货车的主力，以 MT-2 型为代表：斜楔沿锥面滑动，把轴向压力分解成摩擦片上的正压力，滑动摩擦把动能变成热能，一部分耗散一部分回弹，容量做到四十五千焦以上。液压与弹性胶泥式是高速客车的标配：油液过节流孔产生与速度相关的阻尼力，胶泥材料利用粘弹性耗能，特性曲线平缓、回弹小，正适合动车组对纵向平稳的挑剔口味。

缓冲器说明书上最重要的三个词：容量，一次冲击能吞下的最大能量；初压力，刚压缩时的预紧力，太小起步发"空行程"，太大静态就顶得车体不适；阻抗特性，力与行程的关系曲线，理想的形状是"压得越深、力越大得越克制"。选型口诀：重载看容量，高速看平滑。

演练：两万吨列车的缓冲器账本

大秦线的组合列车两万吨起步，车钩逐节张紧时储存的弹性势能有多大？做个量级演算，理解为什么重载缓冲器要不断升级。

# 缓冲器吸能核算：起步冲击与缓冲器容量对照
# 场景：两万吨组合列车，机车起动力使车列出现约0.2米每秒的局部速度差

v = 0.2                      # 相邻车组间速度差（米每秒）
m_pair = 2 * 80.0            # 参与对撞的两节重车估算质量（吨）
m_kg = m_pair * 1000

E_impact = 0.5 * m_kg * v ** 2     # 需要吞掉的动能（焦耳）
cap = 45.0 * 1000                  # 单个MT-2型缓冲器容量（焦耳）

print(f"一对车辆间的冲击动能约 {E_impact:.0f} J")
print(f"单个缓冲器容量 {cap:.0f} J")

n = E_impact / cap
print(f"需要约 {n:.1f} 个缓冲器满行程工作才能吸完")
print("结论：每节车两端各一只缓冲器恰好构成两份吸能冗余，")
print("速度差再大或容量再小，多余能量就直接撞进车体，")
print("这就是重载列车要用电控同步制动压低速度差的物理原因。")
​

演算的落点很清楚：缓冲器只能吞"小速度差"，重载列车的治本之策是让全列的牵引与制动尽量同步——这正是电控空气制动的用武之地，留给下一节展开。

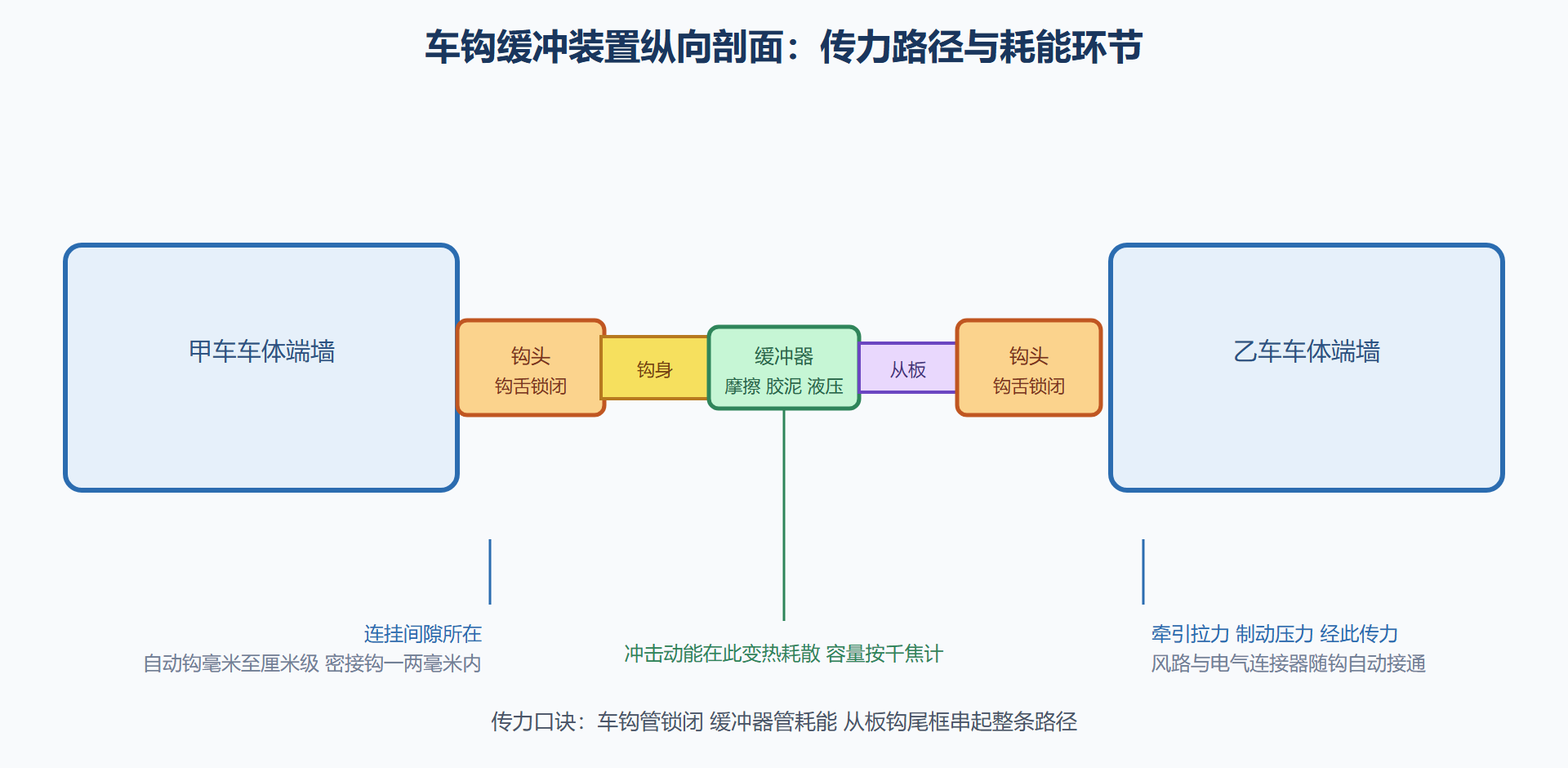

车钩缓冲剖面速查

一份极简车钩年鉴

把车钩的演进史压成几行，帮助记忆：链钩时代，人工插销，调车员是高危职业；詹尼钩问世，钩舌自动锁闭，连挂进入碰撞时代；此后各国在自动钩框架内标准化，苏式、美式与国产十三号、十七号各据一方；密接式车钩在动车组与地铁普及，把间隙压进毫米级并捎上电气与风路；今天的智能密接钩加装了锁闭状态传感，连挂与否由数据说话。年鉴读法：每一次换代都在回答上一代最痛的问题——安全问题催生自动钩，舒适与自动化需求催生密接钩，纵向冲动问题催生缓冲器与同步控制的组合拳。

调车场里的车钩功课

调车作业是车钩事故的高发场景，功课有三条。第一，连挂速度必须严格控制，规范上限通常在个位数公里每小时——超速连挂的冲击轻则缓冲器到寿提前，重则钩体裂纹、车辆脱线。第二，连挂后要做确认：密接钩看锁闭指示与传感反馈，自动钩则要目视钩舌落位，假连挂（看似挂上、锁闭机构未咬合）在牵引瞬间脱开，比不挂更危险。第三，解编提钩作业要执行站位与时机纪律，提钩时机选在车列受压而非受拉状态，避免钩舌突然弹开的伤人风险。

维护端的三项日常也别忽略：钩舌销与钩舌的磨耗限度按期测量，超限更换；缓冲器的自由间隙定期检查，间隙异常增大意味着内部弹性元件衰减；风路做泄漏试验，密接钩的风路密封圈是易损件，冬季脆化漏风的投诉常被误判成制动系统故障，其实病根在钩头。

缓冲器性能曲线读表法

缓冲器选型绕不开它的力行程特性曲线，读图抓三个点。起点看初压力：曲线在零行程处的纵坐标，客车希望它尽量低，起步不发闯；货车允许稍高，因为重车不怕预紧。中段看曲线饱满度：理想的特性是行程推进中力量平缓上台阶，陡峭的锯齿意味着耗能不稳定，冲击会在车列里来回反射。终点看容量：曲线下方围出的面积就是单行程吸收的能量，面积对比额定容量，余量决定它在大速度差下的生存能力。卸载曲线与加载曲线围成的滞环面积是净耗能，滞环越肥，耗能越彻底，回弹越小。

再用一份现场观察加深理解：某煤炭运输车队的同型缓冲器，装在重车方向的寿命普遍不足装在空车方向的一半。原因藏在作业习惯里：重车方向装完煤要经历更频繁的溜放连挂与起动拉伸，能量吞吐次数与幅度都翻倍。处置倒不是换更强的缓冲器，而是把该方向的溜放速度上限下调、推广恒速溜放作业——磨耗是工况的函数，先改工况再谈寿命，这个次序在缓冲器管理上同样成立。

易错点与追问

第一，别把"连挂间隙"当成设计缺陷——自动车钩的间隙是给制造公差、磨耗与解编作业留的活口，真正的问题是间隙在长编组下的累加效应。第二，缓冲器容量不是越大越好：容量大的缓冲器往往初压力也大，轻载客车起步会发"闯"，选型要跟车重匹配。第三，密接式车钩抗冲击能力弱于货运自动钩，应急救援连挂时要用过渡钩，这是救援预案里容易漏的细节。追问：组合列车中间加挂的"机车"是干嘛的？那是从控机车，接受主控机车无线电指令同步牵引制动，把长列车切成若干同步动作的段落，从源头压低车钩间的速度差。

本节要点回顾

• 车钩管锁闭、缓冲器管耗能，一对刚柔搭档装在车厢两端。
• 自动车钩皮实带间隙，服务货运与普速；密接式车钩毫米级间隙并集成电气风路，服务动车组与地铁。
• 缓冲器三指标：容量看吞吐、初压力看起步、阻抗曲线看平稳；重载选摩擦式，高速选胶泥液压式。
• 长大编组的纵向冲动是间隙累加与速度差的合谋，治本靠同步控制，治标靠缓冲器升级。
