本节摘要：液体电介质在设备里身兼三职——绝缘、散热、灭弧。纯净液体的击穿走电子电导路线，而工程液体（含水分、纤维、气体的油）的击穿由杂质主导：极化杂质沿电场排列成"小桥"，或气泡先行放电引发贯通。杂质小桥理论统一解释了水分、温度、电压波形对油击穿电压的影响，也给出了运行油管理的全部抓手。本节以变压器油为例讲透机理，并给出标准油杯试验的判定基准。

一、身兼三职的液体

打开一台电力变压器，铁芯与绕组整个泡在油里。油在设备内同时做三件事：当绝缘介质（油的击穿场强约空气的数倍，配合纸板构成油纸绝缘体系）、当散热介质（对流把绕组热量带到散热器）、当灭弧介质（有载分接开关切换瞬间在油中断弧）。三件事互相牵制——绝缘要求油纯净干燥，散热要求黏度低，灭弧要求产气少——所以油的选择与管理从来是多目标问题。

变压器油主体是矿物油（石油馏分的烷烃、环烷烃混合物），新油含水量要求控制在每升数十微克量级（十万分之几），击穿电压按电压等级要求达到四十到六十千伏（二点五毫米标准油杯口径）。这些数字后面都有机理撑腰，往下看。

二、核心原理：纯净度决定击穿机理

极纯净液体（实验室条件）： 去除一切杂质后，液体的击穿回到与气体类似的电子过程——场致电子发射与碰撞电离在液体里建立雪崩，击穿场强可达每厘米兆伏量级，且击穿场强对液体分子结构敏感。这个分支告诉我们液体的"本征潜力"很高，但工程上永远到不了——因为我们买到的油里有杂质。

工程液体：杂质主导的三条通路。 其一，杂质小桥击穿：油中的水分微滴与纤维素纤维（纸绝缘的碎屑）都是强极性杂质，在电场中极化，被吸向场强最大区域并沿电力线首尾相接；当这样的"杂质项链"横跨电极，其高电导通道瞬间把工作电压短接——击穿。小桥理论最漂亮的一点是它定量解释了"水分的威力"：含水量从十万分之几涨到十万分之五，同一油样击穿电压可能腰斩。其二，气泡击穿：溶解气体或局部发热析出的气泡，介电常数只有油的三分之一左右（串联分压规律，5.3 详述），气泡内场强被抬到油的三倍上下，于是气泡先电离放电，放电又产气、气泡扩大，正反馈到贯通。其三，电导与劣化产物击穿：老化油中的酸值、油泥增加电导与损耗，击穿与发热互相促进。

温度的影响呈 U 形。 低温段油变稠，水分从溶解态析出乳浊悬浮——小桥更容易搭，击穿电压下降；中温段水分全部溶解、油又不太稀，小桥难搭，耐受最高；高温段油开始热分解产气、电导上升，耐受再度下降。所以现场"冬春之交"与"高温大负荷季"都要对油的状况多看一眼。

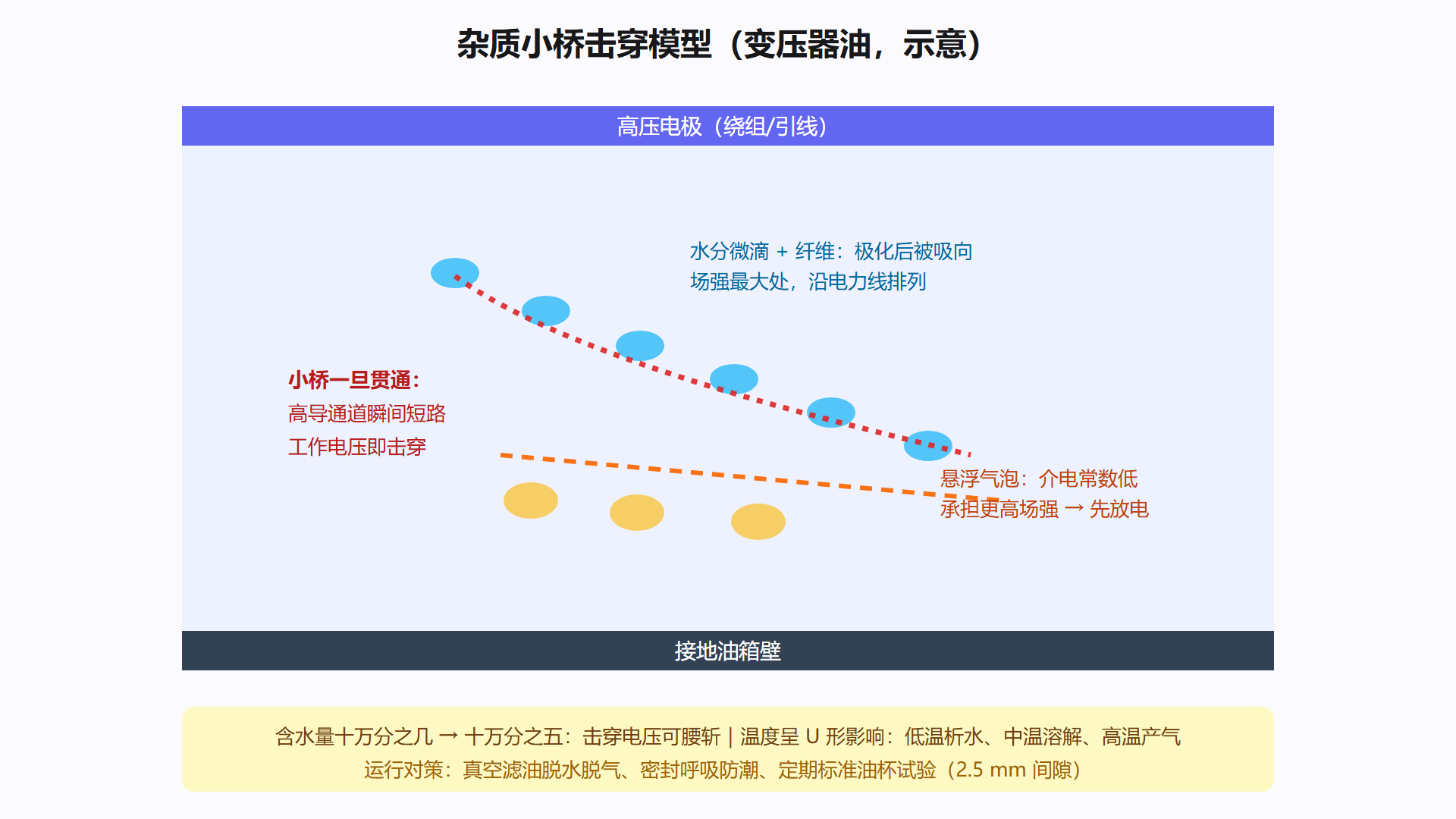

图：杂质小桥击穿模型——水分与纤维如何搭桥

三、工程实践要点：油的试验与管理

油的绝缘状态用一组标准试验跟踪，核心是击穿电压：取样注入标准油杯（间隙二点五毫米的平板铜电极），按规程升压至击穿，取六次平均。判定基准随电压等级收紧——一百一十千伏及以下设备新油不低于四十千伏，二百二十千伏级不低于四十五千伏，五百千伏级不低于六十千伏（交接与运行限值另有细分）。击穿电压偏低时，先查微水（库仑法测油中含水量，运行变压器一般要求不超过每升十几微克到数十微克，随电压等级与油温口径略有差异），再查油温与取样代表性。

💡 关键直觉：判断油的工况，先问"水分此刻处于什么状态"。同样的含水量，溶解在油里是良民，析出成微滴就是工兵——所以看微水必须连着油温看，冬季低油温读数比夏季更值得警惕。

还有一条容易被忽视：油的试验是抽样，取样过程引入的水分与杂质会让好油背锅、让坏油漏网。规程规定取样器皿干燥、避光、当日送试，不是官僚流程——小桥模型对杂质的敏感，同样适用于试验环节本身。

五、油的"体检报告"不止一张：从介损到色谱

击穿电压是油试验的招牌，却不是全部。介质损耗因数 tanδ 读的是油的老化与污染总体水平：新油 tanδ 在千分之一量级，老化油或受污染油可以涨一个数量级——击穿电压可能还过得去，tanδ 已经把劣化提前抖了出来，因为损耗对可溶性极性产物（有机酸、胶质）远比对悬浮杂质敏感。酸值追踪的是氧化进程：油与氧气在温度与金属催化下生成有机酸，酸值上升先行于油泥析出。含气量与闪点则分别对应脱气处理的必要性与应用安全的底线。一组合格证看下来你会发现，油的"健康"是多维的：击穿电压管"今天能不能扛住电压"，tanδ 与酸值管"衰老走到了哪一步"。

运行策略因此分层：击穿电压不合格，先滤油脱水（物理手段能解决悬浮态问题）；tanδ 与酸值超标，滤油救不了，得上吸附再生或换油（化学性劣化要化学手段）；色谱里的乙炔异常（第8章详述）则根本不是油的事，是设备内部有放电在产气——油是报警器，不是病人。把"哪些指标物理手段可逆、哪些不可逆、哪些根本不是油的问题"分清楚，油务管理的决策就清晰了。

六、油的击穿与气泡放电：一条通往局放的暗线

小桥模型讲的是"杂质走向击穿"，还有一条暗线值得点破：油中放电自己会制造新的杂质。局部放电的高温与轰击让油裂解出氢气、烃类气体，气泡在油中生成、上浮、滞留在高场区；气泡放电（本节第二条通路）因此有了自我增殖的燃料。这条"放电产气、气又助放"的正反馈，正是变压器内部故障从毫不起眼发展到击穿的典型路径——油中溶解气体分析（第8章的油色谱）之所以能提前数月预警故障，依据就是这条暗线的副产物：气体在故障萌芽期就已开始溶解积累。

理解了这条暗线，油的维护就多了一条时间维度：不但要清除现有的水分与纤维（小桥的原料），还要监视"放电在不在偷偷产气"（暗线的动向）。定期油色谱 + 击穿电压试验的组合，一前一后把两条通路都看住。油务管理与状态监测在这里握手——液体的物理，最终长成了电网资产管理的流程。

本节要点回顾

• 液体三职：绝缘、散热、灭弧；三目标互相牵制，选油与管理是多目标权衡。
• 机理分岔：极纯净走电子击穿（本征潜力高），工程液体走杂质通路（小桥、气泡、电导）。
• 小桥理论统一解释水分、纤维、温度（U 形）的影响，是油管理所有措施的机理依据。
• 气泡通路源于低介电常数层分压——它与 5.3 的界面法则是同一条物理。
• 试验基准：2.5 mm 标准油杯、按电压等级 40~60 kV 判定；微水与油温必须连着看。

液体的"伤"往往还能滤油救回来；固体的伤却几乎都是永久性的。下一节看固体的三种击穿形式与不可逆老化的规律。
