5.2 固体电介质：三种击穿形式与老化

5.2 固体电介质：三种击穿形式与老化

本节摘要：固体电介质的击穿有三条路径：电击穿在微秒内由电子过程完成，热击穿由损耗发热失控在分钟到小时尺度完成，电化学击穿由局部放电与电痕在月年到十年尺度蚕食。三种形式时间尺度横跨十多个数量级，预防思路完全不同。固体与气体的根本差异在于击穿不可逆——耐压试验本身就是一次"消耗"，这决定了内绝缘试验的谨慎哲学。本节给出三种形式的判别特征、热老化的经验规则与寿命管理要点。

一、为什么固体值得单独一章

聚乙烯、环氧、瓷、纸——这些材料构成设备绝缘的骨架，它们的失效逻辑与气体截然不同。气体击穿后电子复合、离子漂散，几毫秒内绝缘自恢复；固体击穿通道留下碳化的导电痕迹，材料分子结构被永久破坏——一次击穿就是一次报废。这条不可逆性带来两个直接推论：其一，设计裕度必须远大于气体（气体间隙敢用击穿电压的九成，固体绝缘通常只用材料耐受的极小份额）；其二，耐压试验对固体是"体检兼损伤"，标准才规定出一整套分级、限时、判据严格的试验体系（第6章）。

固体的击穿不是单一机制，而是三条时间尺度相差十个数量级以上的路径。把它们分开认识，设备寿命管理的许多规则就从"经验条文"变成"必然推论"。

二、核心原理：三条击穿路径

电击穿：秒杀型。 强场下固体内的少量传导电子被加速，晶格碰撞引发电子倍增，几个微秒到纳秒内形成贯穿通道。特征是：时间极短、散热来不及参与、击穿场强与温度关系较弱。理论本征击穿场强可达每厘米数兆伏到数十兆伏，但工程材料因杂质、气泡与不均匀性，实际短时耐受大多在每厘米二百到四百千伏量级。预防电击穿靠"别让局部场强逼近材料上限"——均匀化电场、消灭气隙（第5.3 节）。

热击穿：慢炖型。 介质在交变场下有损耗（介质损耗角正切 tanδ），损耗功率转化为热；温度升高又让损耗与电导增大，产热更多。若散热跟不上，温度—损耗正反馈失控，材料软化、碳化、击穿。特征是：时间尺度分钟到小时，强烈依赖环境温度与散热条件，厚绝缘比薄绝缘更容易出事（散热路径长）。变压器绕组绝缘的热保护、负荷管理，防的就是这一型。判别现场证据：故障解体常见碳化通道周边材料变色、软化分层。

电化学击穿：钝刀型。 局部放电在气隙/界面反复点燃，活性产物（臭氧、氮氧化物、酸）持续侵蚀介质表面，先长出放电痕迹（电痕），再发展成电树枝——一条条部分导电的微观通道慢慢伸长，最终贯通。特征是：时间尺度月年到十年，与局放量、潮气、污秽强相关。户外复合绝缘子的憎水性丧失、浇注件的界面爬电，都是这一型的代表。预防靠控制局放（出厂与交接试验把关）、防潮、材料耐痕改性。

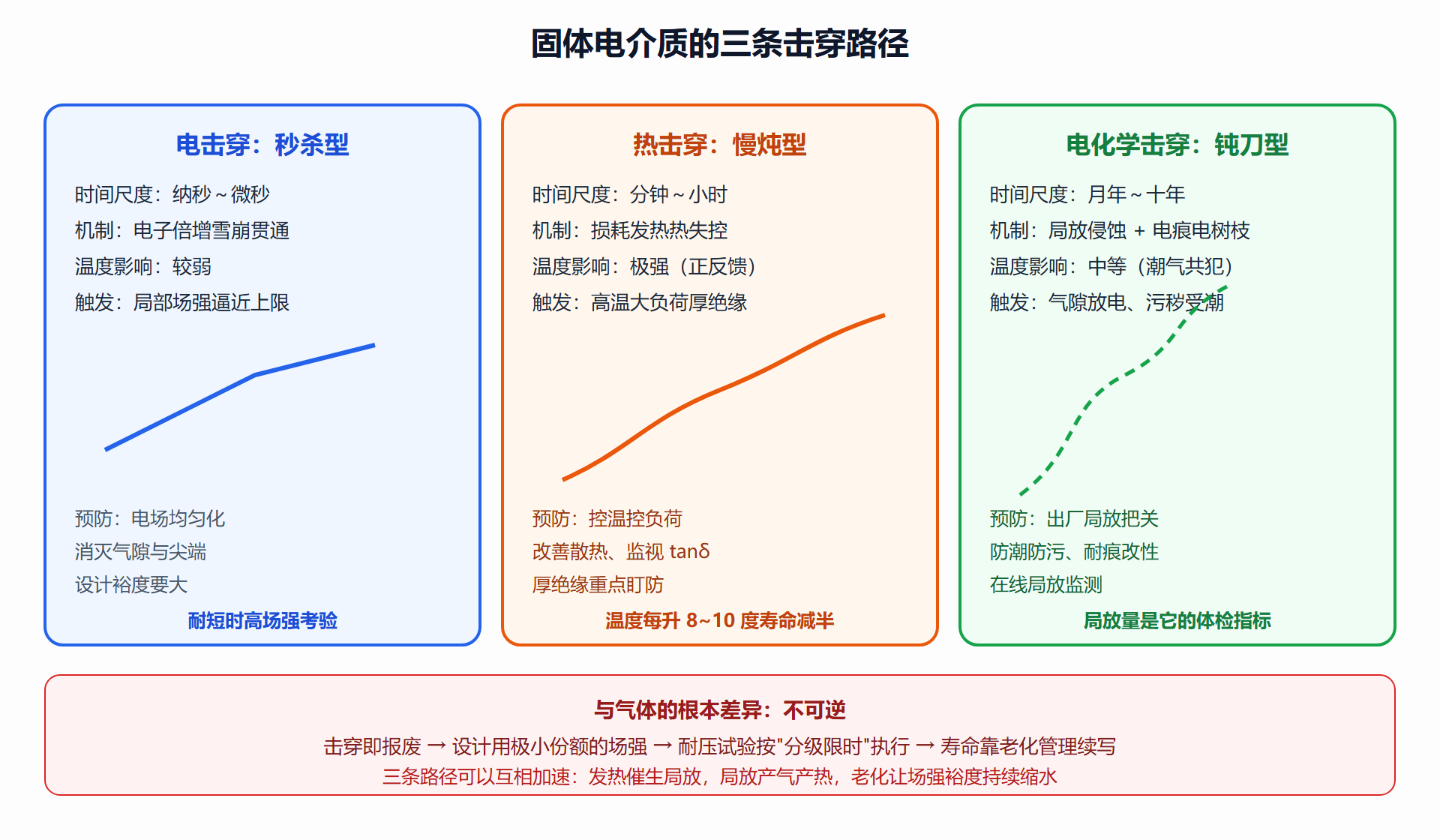

图：固体电介质三种击穿形式对比

三、工程实践要点：老化的两条规则

热老化的经验规则。 绝缘材料按耐热等级分类（A 级 105°C、E 级 120°C、B 级 130°C、F 级 155°C、H 级 180°C，指最热点允许温度）。经验规律是：工作温度每超过额定值约八到十度，寿命大约减半。这条"八度规则"是负荷决策的依据——短时过载换寿命，代价可以算出来。变压器运行规程里的过负荷曲线、油温与绕组温度限值，背后都是这条曲线族。

电老化的量化跟踪。 电化学击穿的进度可以用局部放电量与介质损耗跟踪：新设备出厂局放限值以皮库计（如大型变压器高电压绕组在规定电压下局放量不超过数十皮库），运行中局放趋势上升比绝对值更说明问题。tanδ 同理——油纸电容型设备的介质损耗增量反映受潮与老化程度。第6章讲这些量怎么测，第8章讲它们怎么变成在线数据流。

⚠️ 常见坑：把"绝缘电阻合格"当成固体绝缘健康的充分证据。绝缘电阻（兆欧表）只能发现贯通性受潮与污秽，对气隙局放、局部电树、轻微受潮都不敏感——它是最基础的试验，也是最容易被高估的试验。完整的判断需要绝缘电阻、tanδ、局放、油色谱（油纸设备）的组合（第6章）。

四、温度的账本：耐热等级背后的化学

八度规则不是玄学，背后是聚合物化学的"速率法则"：老化由氧化、断链、小分子挥发等化学反应驱动，温度每升十度左右，反应速率大约翻倍——寿命减半是这个速率规律的宏观投影。这也解释了两件事。其一，耐热等级按"允许最热点温度"划分，而同一台设备的温度分布并不均匀：绕组最热点可以比平均油温高出十几度，八度规则的账要记在最热点头上，绝缘设计里"热点定位"因此是一门正经营生。其二，不同材料的老化机理不同，规则的黑话口径也不同：纤维素（纸）按聚合度衰减算账，聚合度降到几百以下机械强度基本报废；聚合物（环氧、聚酯薄膜）看电气与机械性能的组合拐点。账本不同，"八度"只是数量级上的一致。

寿命管理由此有了可操作的语言：把测得的温度曲线（在线监测的油温、绕组热点估算）代入老化速率模型，积分出"绝缘年龄"——它可能与日历年龄相去甚远。常年半载运行的变压器，绝缘年龄可能只有日历年龄的一半；常年满载过载的，则可能"四十岁的身体六十岁的心脏"。负荷决策、技改排序，用的都是这个"绝缘年龄"而不是出厂日期。

本节要点回顾

• 不可逆性决定一切：设计裕度极大、试验分级限时、寿命依赖老化管理。
• 三种击穿按时间尺度分：电击穿（秒杀）、热击穿（慢炖）、电化学击穿（钝刀），各有判别特征与首要对策。
• 八度规则：工作温度每超约八到十度，寿命减半——负荷决策的量化依据。
• 局放与 tanδ 是电老化和受潮的可测指纹，趋势比绝对值更有诊断价值。
• 绝缘电阻是必要条件不是充分条件，单凭兆欧表下结论会漏掉最危险的隐形损伤。

固体单独讲完了，但设备里固体从不单独工作——它与油、与气隙组合成复合绝缘，界面因此成为新的问题源。下一节把组合规则讲清楚。
