本节摘要:高压的"表"没有指针直接插在兆伏回路上——所有测量都是"分"与"标"的艺术:球隙用放电距离标定峰值,分压器把高压按比例缩到仪表量程,静电电压表直接以电场力平衡读有效值。局部放电测量则是另一条技术线:从纳秒级电荷脉冲里提取皮库量级的"视在放电量"。本节讲清各测量手段的原理、精度口径与适用波形,并给出一条完整的局放测量链。

一、为什么高压测量自成体系

普通万用表量不了几十千伏,原因有三:绝缘(表的内绝缘就是一台小型设备)、频率响应(冲击波的纳秒级前沿对任何传统表计都是超纲题)、以及接入带来的负载效应(测量装置不能改变被测波形)。于是高压测量自成一套体系:高压臂+低压臂的分压思想贯穿一切——把一个严格成比例的"小影"取出来交给仪表,比例系数靠校准保证。测什么波形,就配什么频响的分压器;要什么精度,就配什么等级的校准。

读试验报告时,"测量不确定度"一栏常被跳过,它其实是数据可信度的身份证。交流高压测量的不确定度通常要求在百分之三以内,冲击测量稍宽。任何与限值"压线"的判定,都必须回到不确定度重新掂量。

二、核心原理:三种电压各配各的表

球隙:百年标尺。 两个直径相同、表面抛光的金属球保持一定间距 S,当电压达到该 S 与球径 D 对应的放电值时击穿。查表(按球径与间距,再作大气条件修正)即得峰值电压。它的优点是原理简单、不依赖电子器件、可校准一切其他测量系统(所以它是"标准测量装置");缺点同样鲜明:测量过程本身就是放电——破坏性读数,只能逐点测量,且精度约百分之三。规程要求 S/D 不超过零点五(否则电场不均匀、误差放大),球面要定期抛光去氧化膜。今天球隙多用于校核场合与冲击系统的整体标定,不再当日常"电压表"用。

静电电压表。 利用固定极板与可动极板间的电场力矩平衡,直接读电压的有效值平方——刻度天然是非线性的平方律。它的可贵之处是几乎不从回路取功率(纯容性、内阻抗极大),可直读工频高压,常与试验变压器配套做调压指示。短板是频率响应与量程:冲击波免谈,兆伏级体积巨大。

分压器:主力测量手段。 高压臂与低压臂按比例分压,低压侧接数字记录仪或峰值表。按臂的性质分三族。电阻分压器:结构简单、响应快,适合直流与冲击,但高阻值发热与对地杂散电容会拖累方波响应,兆欧级电阻配补偿网络是常规操作。电容分压器:几乎不取功率、适合工频与操作波,但纯电容链对陡波的响应受回路电感限制。阻容分压器(并联式或串联式阻尼电容分压器):用电阻给电容链"加阻尼",压制杂散振荡,是冲击测量的主流——你能看到的标准冲击波形,多半出自它的输出。

分压器的性能用方波响应考核:输入一个纳秒级陡方波,看输出波形的过冲与响应时间。一台没做方波响应或校准过期的分压器,测出的冲击幅值可以错出百分之几——在绝缘配合的裕度计算里,这几个百分点足以颠倒结论。

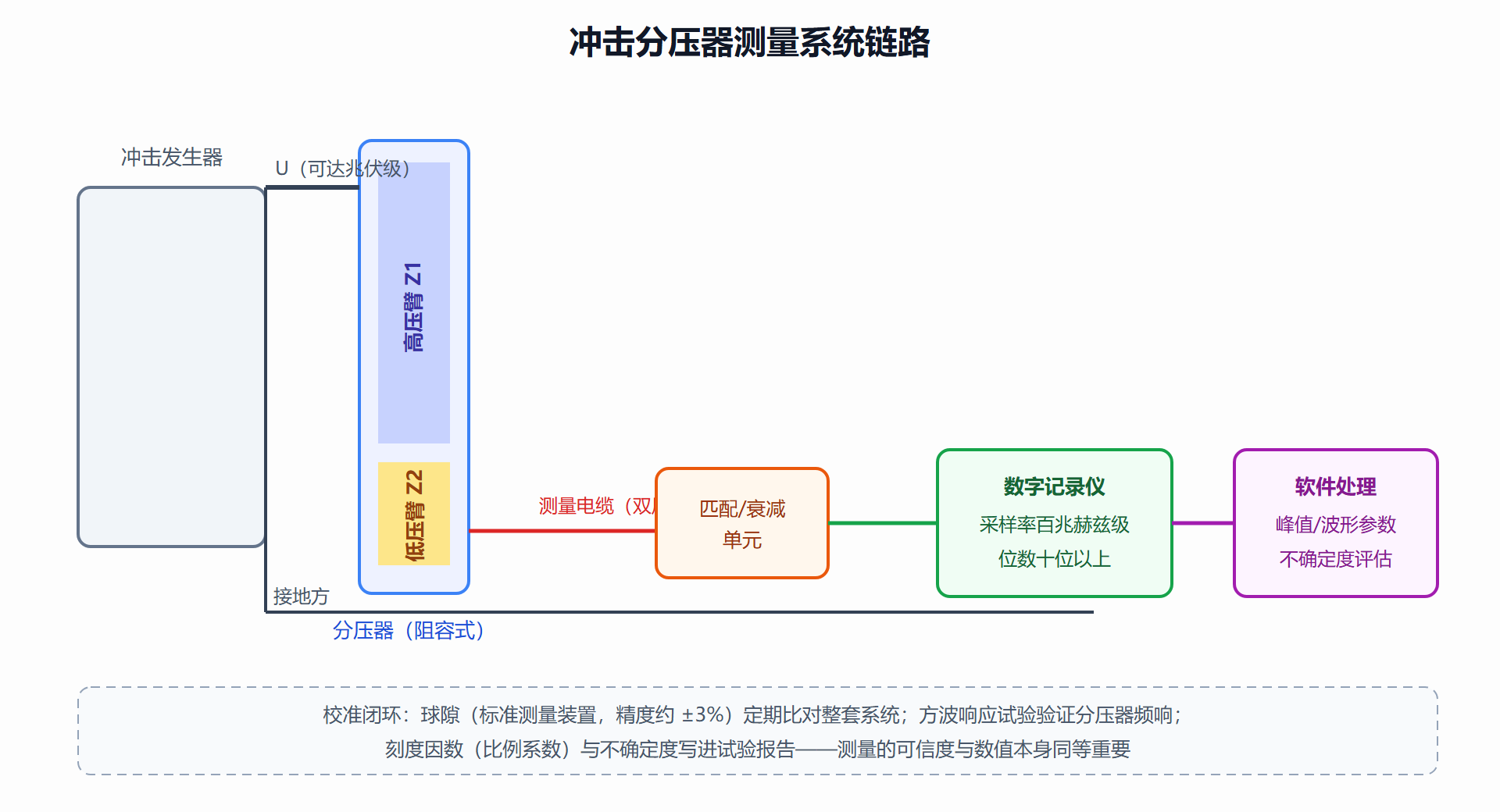

图:分压器测量系统——从兆伏到数据文件

图:分压器测量系统——从兆伏到数据文件

三、局部放电测量:从皮库电荷里读故障

局放测量是绝缘试验里技术含量最高的项目,链路如下:耦合电容把试品上的高频放电脉冲"取"出来,检测阻抗(测量阻抗)把电流脉冲转成电压脉冲,放大滤波后送入数字仪器。放电电荷以视在放电量(皮库,pC)标定——用标准方波注入已知电荷、在仪器上建立刻度,再读被试品放电的等效读数。"视在"二字提醒我们:仪器读到的只是端子侧的等效电荷转移,与气隙内部真实放电的电荷量并不相等,但工程上它稳定可标定,足以承担判据职责。

现代局放测量的重心早已越过"读一个最大值"。**相位分辨图谱(PRPD)**把每次放电按工频相位与幅值点出云图:内部气隙放电、沿面放电、尖端电晕在图谱上的形态各具签名——气隙放电集中在电压上升沿、幅值离散;电晕则在负半周峰值处排成整齐的带。看图谱如看笔迹,经验丰富者一眼定性。数字时代的加成是把 PRPD 图谱喂给模式识别算法做自动分类(第8章展开),但分类器的训练样本,仍然来自几十年人工读图攒下的老本。

现场测量最大的敌人是干扰:架空线载波、晶闸管、无线电广播都会混进测量频段。对策分三层——硬件上屏蔽试验回路、用差分平衡法抵消共模干扰;时序上用"开窗"技术按相位滤除固定相位的背景脉冲;软件上做脉冲聚类分离。一份数据可信的局放报告,一半功劳属于抗干扰。

四、测量的溯源链:从国家基准到试验报告

高压测量的数字凭什么可信?答案是一条溯源链:国家计量院的电压基准 → 高压计量站的刻度因数标准 → 试验室测量系统的年度校准 → 某一份试验报告上的读数。链条上每一环都有量化指标:刻度因数的稳定度、方波响应时间、测量不确定度。规程要求测量系统定期校准(重要试验前做比对),校准记录与试验报告同寿命保存——事故分析时,读数的可信度与读数本身同样接受审查。

现场试验还有一层"实践溯源":同一台试品、同一套测量系统,与上次试验数据纵向比对、与同类设备横向比对,往往比绝对值更有诊断力。介损从百分之零点三爬到百分之零点六,绝对值仍在合格线上,翻倍的趋势却已经立案;三相套管介损互相间差出一截,偏低的两相"正常"反而可疑。数字的意义生于比较——这是测量部分最值钱的实战心法,也解释了为什么试验报告里"上次数据"一栏永远不能空。

五、波形畸变:测量系统的隐形敌人

测量数据不可信的常见原因不是分压器坏了,而是波形在传输链上变了形。三个经典陷阱值得点名。其一,测量电缆的阻抗失配:冲击信号在电缆两端来回反射,输出波形上叠加一圈圈台阶状振铃,峰值读数可偏高可偏低。解法是电缆两端按特性阻抗匹配(末端匹配电阻 + 始端串阻),这也是为什么分压器低压臂与电缆的参数要成套设计。其二,接地回路耦合:大电流放电时地网电位分布不均,测量电缆的地与仪器地不在同一电位,共模干扰直接叠进读数——双屏蔽电缆、单端接地、隔离放大器都是应对手段。其三,低压臂寄生参数:低压臂虽小,其残余电感在高频下暴露,让陡波前的高频分量失真,这是阻容分压器要做"阻尼"的另一半原因。

判别测量系统是否失真的金标准就是前文的方波响应试验:给系统注入纳秒级陡方波,输出若能忠实重现,波形畸变就无藏身之处。这套思路与信号系统的"带宽匹配"完全同构——被测信号的谐波上限决定测量系统的带宽下限。高电压测量的精密之处,不在元件多贵,而在这条频域纪律执行得有多严格。

本节要点回顾

  • 高压测量的三条约束:绝缘、频响、负载效应;分压思想是全体系的公共骨架。
  • 球隙是可追溯的标准测量装置(约正负百分之三),但破坏性读数,现在多用于校核与标定。
  • 分压器三族按波形选型:电阻(直流/冲击)、电容(工频/操作波)、阻容(冲击主流);方波响应是分压器的体检项目。
  • 局放测量链:耦合电容→检测阻抗→放大→皮库刻度;视在放电量是可标定的等效读数。
  • PRPD 图谱按放电类型各具签名,现场价值一半靠抗干扰挣来。

至此试验环节齐备。下一章转入防护:过电压从哪里来、避雷器如何处置它们、绝缘水平如何恰到好处地定下来——绝缘配合把前面全部章节的数字用在这一个问题上。
