6.2 高压试验设备：工频、谐振、直流与冲击

6.2 高压试验设备：工频、谐振、直流与冲击

本节摘要：升压设备的长相由原理决定。试验变压器用绝缘裕度换输出电压，串级提升电压却牺牲容量利用率；串联谐振借品质因数把小电源放大数十倍，专治电缆这类大电容试品；倍压整流叠出直流高压；冲击电压发生器靠"并联充电、串联放电"的马尔克斯回路，把几百伏的充电电压抬到兆伏级。本节逐一拆解四类设备的原理要点与工程取舍。

一、试验变压器：一切的开始

工频试验变压器与电力变压器的电磁原理相同，设计取舍却几乎相反：它不追求效率与稳定性，只追求两件事——输出电压高、短路时还能活下来。被试品击穿瞬间，变压器出口短路，绕组要承受巨大的电动力；因此试验变压器的漏抗设计得比电力变压器大（限制短路电流），温升与持续运行时间反而次要（一分钟工况）。它的第三个特点是容量按电容电流配置：被试品是电容性负载，所需容量 S ≈ U²·ω·C——电压平方乘试品电容。这句话解释了本节所有的"容量焦虑"：试个几百皮法的套管轻轻松松，试一公里电缆直接绝望。

串级装置解决"一台变压器电压做不高"的问题（绝缘、套管、试验大厅层高都在限制单台电压）：几台变压器绕组串接叠升，每台的铁芯与外壳运行在不同电位上。代价是容量利用率随级数下降——三级串级时，越底层的变压器越辛苦（它要给上层"驮"功率），整台装置的可用容量只有总装机容量的约三分之一，漏抗也越叠越大。所以串级常做到三级为止，再往上就得换原理。

二、串联谐振：小电源的大奇迹

大电容试品（电缆、GIS、大型发电机绕组）用工频直接耐压，电源容量按 U²ωC 算出来是天文数字。串联谐振回路给出漂亮的解法：把可调电感 L 与被试品电容 C 串成谐振回路，调频或调感使 ωL = 1/(ωC)，回路在工频附近谐振。谐振时电容上的电压是激励电压的 Q 倍——品质因数 Q 通常在二十到一百以上，这意味着激励电源只需提供试品电压的几十分之一，容量同比例缩水。上公里级电缆的交流耐压，试验车里的变频电源只有几十千瓦，秘诀全在这里。

谐振方案还有两个副产品优势。其一，试品击穿时回路立刻失谐，电容电压瞬间塌落，故障点电弧能量小，对绝缘的"附加伤害"小——比硬电源耐压温柔。其二，谐振滤波让输出波形纯净（基波提取），工频波形畸变问题顺带解决。代价是需要调频电源或可调电感，操作比直接法讲究。现场交接试验里"变频串联谐振"已是交联电缆的标准配置。

三、直流高压发生器：倍压与串级

直流试验电源靠整流。半波整流的上限受单只高压硅堆耐压限制，于是有倍压整流（利用电容在交流两半周分别充电、电位叠加，输出约为变压器峰值电压的两倍），再进一步把多个倍压级串级——每一级都在前一级的电位之上再叠两倍，输出电压随级数线性增长。经典的串级直流装置能轻松做到兆伏级，供直流耐压、直流污秽试验与科研用途。

直流侧的工程要点在纹波与放电保护：级数多了纹波系数上升，滤波电容要加；试品击穿瞬间，储能电容反向向试品放电，可能在故障点注入过量的破坏性能量，因此直流装置的输出回路必须串保护电阻——这只电阻平时白白发热，关键时刻救试品的"尸检价值"。

四、冲击电压发生器：并联充电、串联放电

冲击波形的能量巨大而时间短暂，不可能用变压器直接变出来。马尔克斯回路的思路极具巧思：充电时，一组高压电容经充电电阻各自并联充电到电压 U；点火时，触发球隙击穿，各级电容通过球隙突然串接成串联电池组，输出电压瞬间跳到 nU（n 为级数），再经波前、波尾电阻对试品与负荷电容充放电——双指数波形就此成形。六点二点一节的 α、β 两只指数，对应的正是波尾电阻（放电慢）与波前电阻（充电快）两只旋钮。

回路的两个工程指标值得记住。其一，回路利用系数 η：输出冲击峰值与 nU 之比，典型零点七到零点九——波前电阻分掉一部分，负荷电容充电需要时间，能量不会全额到位。其二，同步：多级球隙必须在微秒内依次击穿，否则波形畸变；球隙的触发表（多极点火、照射触发）是发生器制造的技术含量所在。冲击试验大厅里那座几层楼高的钢铁塔架，就是把几十级电容—球隙单元摞起来的实物。

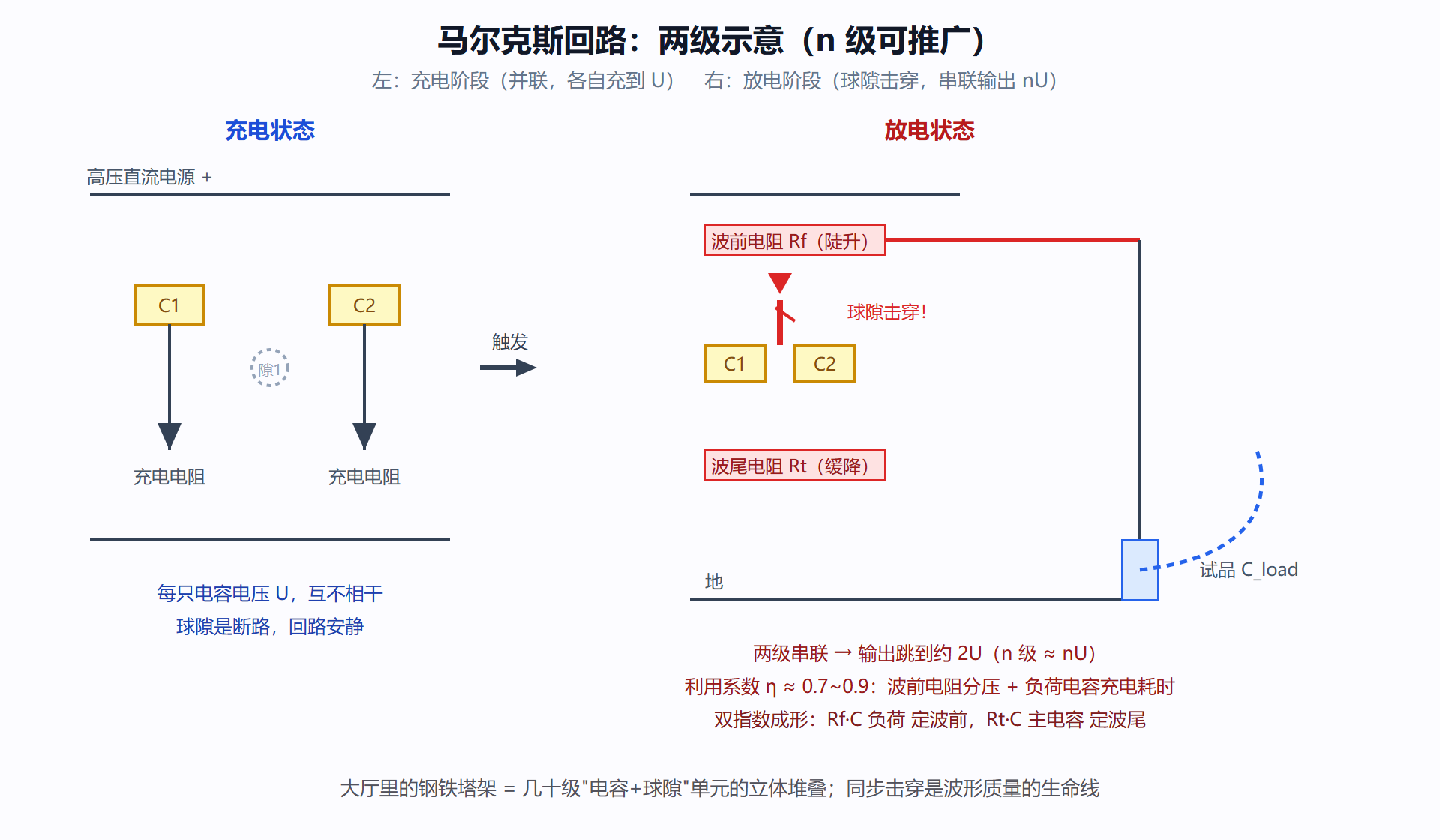

图：冲击电压发生器原理——并联充电、串联放电

五、四类设备对照与选型逻辑

⚠️ 常见坑：给大电容试品硬用工频变压器做耐压。容量公式 S ≈ U²ωC 会先给你上一课——要么电源跳闸，要么波形畸变到不满足试验要求。大电容试品请直接上谐振方案，这不是省钱问题，是试验有效性问题。

六、试验大厅的布局学：设备如何连成一个系统

四类设备在试验大厅里不是各自为政，而是围绕"被试品"组成一个可重构的系统。典型的布局逻辑是：源在前、试品居中、测量在旁、保护垫底。工频支路上，调压器在试验变压器低压侧控制升压速率（规程对冲击性合闸有明确限制，缓慢升压是被试品的"温柔对待"），保护电阻串在高压出线上限制试品闪络时的短路电流；冲击支路上，发生器本体、调波元件、试品与分压器构成一个紧耦合的回路，回路几何（引线长度与走向）直接进入波形——大厅里那些粗壮的铜管母线不是装饰，是回路电感的现实。接地系统是全局的隐形骨架：大电流瞬时入地时，地网各点电位不再相等，测量电缆的屏蔽与接地方式（单端接地还是双端）决定干扰有多少混进读数。

新做的试验大厅设计还有一个常被忽视的考量：净空与安全距离。试验电压等级决定了带电体对墙、对地的最小净距（按第3章的间隙公式与标准口径核算），于是大厅层高与吊车行程被最高试验等级锁死；后续想升级试验能力，物理空间往往比设备预算更难突破。看懂布局学，就能看懂为什么试验能力是一种"一次规划、长期锁定"的重资产决策。

本节要点回顾

• 试验变压器反着设计：漏抗大以扛短路，容量按 U²ωC 走；串级升电压但利用率随级数下降。
• 串联谐振用 Q 倍放大取代电源容量，击穿即失谐的保护特性让它成为大电容试品首选。
• 串级直流把倍压单元叠成兆伏级；保护电阻防电容储能反灌试品。
• 冲击发生器并联充电、串联放电，η 约零点七到零点九，球隙同步决定波形质量。
• 选型一句话：波形看考核对象，容量看试品电容——先算 U²ωC，再选设备。

电压能造出来了，下一节解决另一半问题：这个电压，你凭什么说自己量准了。
