7.2 雷电过电压与防雷四道防线

7.2 雷电过电压与防雷四道防线

本节摘要：雷电流以千安计、波头以微秒计，任何绝缘都无法正面对抗，防护策略是纵深拦截：避雷针与避雷线拦截直击（第一道），进线段与避雷器削平入侵波（第二道），接地装置把电流导入大地（第三道），绝缘自身留足耐受（第四道）。本节讲清雷电参数、三种入侵方式（直击、感应、反击）与四道防线的分工逻辑。

一、认识对手：雷电参数速写

对地放电的雷云通道里流过的雷电流，幅值多数在数十千安量级，工程统计常用累积概率曲线描述（幅值越大越罕见）；波形用双指数近似，波头一到四微秒、波长数十微秒，防雷计算习惯取波头约二点六微秒的口径；避雷器试验用的标准冲击电流波形则取 8/20 μs。雷云放电前，先导从云端向下分级推进，地面突出物感应出向上先导迎接，会合点决定了雷击落点——避雷针的本质，就是用更高的突出物"报名"去接这道闪电，把雷电流引到指定的泄放入地路径上，而不是让它随机挑选变压器套管。

雷电入侵设备的路径有三条。直击：雷直接打在导线或设备上，全部雷电流注入，过电压最高；感应：雷击大地或附近物体时，静电与电磁感应在线路上感应出过电压，幅值可达数百千伏，对配电网是主要威胁；反击：雷击杆塔或避雷线后，巨大电流在接地电阻与杆塔电感上形成高电位，当塔顶电位高到与导线电位之差超过绝缘耐受时，从杆塔向导线"打回来"。三条路径对应四道防线的不同环节。

二、核心原理：四道防线逐条布防

第一道：避雷针与避雷线（拦截直击）。 避雷针（塔）保护范围用滚球法确定：想象一个半径为 h_r 的球沿地面与被保护物滚动，球被针尖挡住的区域即为保护区——需要保护的对象越高、重要性越大，选用的滚球半径越小（口径越严）。架空线路用避雷线（架空地线）罩住导线，保护角（避雷线对导线的遮蔽角度）越小保护越严；超高压线路常取负保护角，宁可让避雷线多吃雷。这里能看见第3章极性效应的影子：绕击（雷绕过避雷线直击导线）在正极性雷占多数的统计下，对导线绝缘的威胁最大，因此绕击率是线路防雷设计的关键考核量。

第二道：进线段与避雷器（削平入侵波）。 雷击远处线路产生的入侵波会沿线传播进变电站。线路进线段（变电站前一到两公里）加强防雷（避雷线全覆盖、低接地电阻），让入侵波在这一段被"驯化"；波到达变电所后，避雷器在设备旁接客——它钳住电压峰值，把入侵波的波头也削缓（避雷器与被保护设备之间的距离决定了保护效果的折扣，这段距离在配合计算里严格受限，7.4 节展开）。

第三道：接地装置（疏导电流）。 避雷针与避雷线截住的雷电流必须经接地装置导入大地，否则"拦截"变成"引雷上房"。接地的难点在于雷电流的冲击特性：大电流下土壤火花放电使冲击接地电阻低于工频值（有益的一面），但接地体电感在高频下抬高阻抗（有害的一面）。变电站按地网要求工频接地电阻低（有效接地系统一般不超过零点五欧量级），线路杆塔则按土壤电阻率分级给出限值。跨步电压与接触电压的校核也属于这一道——地网设计保护的不只是设备，还有人。

第四道：绝缘本身（最后的承受者）。 前三道之后仍会漏进来的过电压，由设备绝缘承受——这就是额定绝缘水平的由来，7.4 节专门核算。四道防线是串联系统：任何一道失守，压力全部转嫁给下一道；而第四道是最贵的一道，所以防雷工程的经济逻辑永远是"把问题在前三道解决掉"。

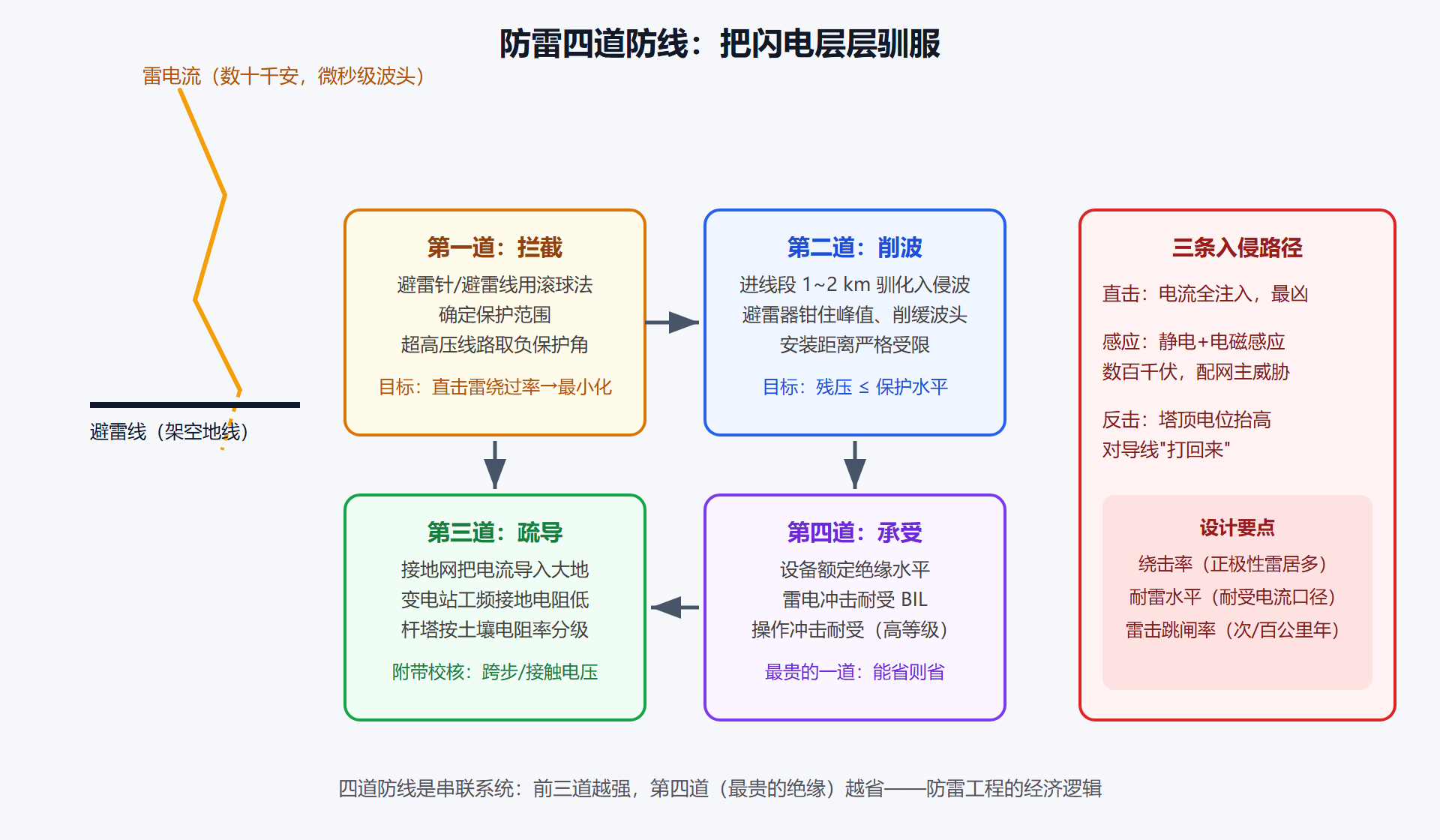

图：防雷四道防线——纵深防御的分工

三、工程实践要点：线路防雷的三个考核量

线路防雷效果用三个量化指标评价。耐雷水平：雷击时线路绝缘不发生闪络所能承受的最大雷电流（千安口径）——它由绝缘串长度、杆塔接地电阻、避雷线耦合系数共同决定。雷击跳闸率：每百公里线路每年因雷击跳闸的次数，是耐雷水平、雷暴日数、地形与屏蔽效果的综合结果。绕击率：雷绕过避雷线直击导线的概率，与保护角、地形坡度强烈相关——山区线路的绕击常常是跳闸主因，平地设计经验照搬到山头就会吃亏。

💡 关键直觉：防雷设计里"降低接地电阻"常常是性价比最高的投资。反击过电压与塔顶电位直接挂钩，接地电阻减半，反击耐雷水平显著上升——改善接地比加长绝缘串便宜得多。先查地网，再谈别的，是线路防雷诊断的第一步。

四、线路与变电站：同一套防线的两种打法

四道防线在输电线路与变电站里的具体形态差别很大，值得分开走一遍。线路上，防线是"长条形"的：避雷线全程伴随（第一道），杆塔自然接地（第三道），绝缘串耐受（第四道），而第二道的避雷器因为成本原因只装在关键点——变电站入口、大跨越段、雷暴高发区段；线路防雷接受"概率思维"，允许一定的年跳闸率，跳闸了靠自动重合闸恢复（大部分雷击闪络是气隙自恢复型的，重合闸成功率很高）。变电站里，防线是"点防御"的：进线段 + 母线与设备旁避雷器构成第二道主力，地网密布（第三道），设备绝缘（第四道）由绝缘配合精确定价；变电站不接受概率思维——主设备击穿后果太重，防雷目标是无雷击故障。

两种打法背后是同一个经济学：雷击闪络在"线上"是低代价事件（气隙自恢复），在"站内"是高代价事件（固体绝缘损伤）。理解了这条经济逻辑，很多设计差异就顺理成章：为什么线路绝缘可以按跳闸率优化而变电站要按确定性校核，为什么避雷器在线路上是"重点区段配置"而在变电站是"全覆盖配置"。防雷工程的智慧一半在物理，一半在这本经济账。

五、配网防雷：被低估的战场

输电线路与变电站的防雷最受关注，但停电投诉的大头常在配电网。配电线路绝缘弱（十几千伏等级的绝缘子耐受有限）、没有避雷线、导线对地高度低，雷击感应就能让绝缘子闪络；更麻烦的是配网闪络常造成工频续流难以自熄——电弧沿木杆烧伤、沿导线断股，从"雷击闪络"升级为"永久故障"。配网防雷的对策因此更精细：加强绝缘（提升耐受、防断线）、安装线路避雷器（重点杆塔与雷电活动区段）、防雷金具（引流线把电弧根从导线引开）组合使用。

配网还有一类独有的敏感对象：配电变压器与柱上设备的雷电侵入波。低压侧的反变换过电压值得点名——高压侧雷击放电经接地电阻耦合，在低压绕组感应出过电压反向击穿高压绕组，这就是规程强调配电变压器高低压两侧都要装避雷器、且三点共同接地的物理依据。配网防雷的每一项措施都能在第7.2 节的四道防线框架里找到位置，只是比例尺缩小、密度加大——防雷框架的价值正在于它能缩放到任何电压等级。

本节要点回顾

• 雷电参数：数十千安幅值、一到四微秒波头；入侵路径三条——直击、感应、反击。
• 四道防线：拦截（避雷针线，滚球法）、削波（进线段+避雷器）、疏导（接地）、承受（绝缘水平），串联纵深。
• 滚球法与保护角是拦截几何的设计语言；超高压取负保护角压绕击。
• 避雷器与设备的距离是保护效果的折扣项，必须在配合计算中显式计入。
• 三个考核量：耐雷水平、雷击跳闸率、绕击率；降接地电阻常是性价比之王。

防守武器里最核心的一件——避雷器，下一节专门展开它的演进史与参数体系。
