7.3 避雷器：从串联间隙到金属氧化物

7.3 避雷器：从串联间隙到金属氧化物

本节摘要：避雷器的使命矛盾而明确：平时对工作电压装作不存在，过电压来袭时变成泄流通道，事后立刻收手。这条使命驱动了百年演进：保护间隙、管型、阀型（碳化硅阀片加串联间隙）、磁吹阀型，直到无间隙金属氧化物避雷器（MOA）——氧化锌阀片的非线性让"串联间隙"下岗。本节讲清 MOA 的伏安特性、残压、压比、额定电压与持续运行电压等参数体系，以及选型的基本算术。

一、一个自相矛盾的使命

理想避雷器要同时做到三件事：工作电压下完全绝缘（不泄漏、不发热、不误动）；过电压时瞬间导通（把入侵波钳在保护水平）；泄流后立即熄弧复位（工频续流为零）。三个要求互相拉扯——保护要灵敏，绝缘要迟钝。百年避雷器史，就是一部在这对矛盾里不断改良的历史。

保护间隙是最原始的答案：两个尖端，调好距离。它导通干脆，但熄弧无能——工频电弧一旦建立只能等跳闸，所以只能当后备。管型避雷器给间隙加了个产气管，靠电弧自己产气吹灭续流，用于线路保护，但寿命与分散性都不争气。真正的转折是阀型避雷器：碳化硅阀片有了非线性（电压高时电阻小、电压低时电阻大），再串联一簇火花间隙隔离工作电压。过电压击穿间隙、阀片泄流，工频续流被高阻阀片压制到间隙能自行熄灭的水平。磁吹间隙进一步把熄弧能力加码。阀型避雷器统治了数十年，但它带着天生缺陷：串联间隙的击穿有分散性，保护特性不干净；续流虽小但毕竟存在，阀片要为之留设计余量。

**金属氧化物避雷器（MOA）**在二十世纪七十年代后改写了规则。氧化锌阀片的非线性陡峭到令人发指：正常工作电压下每平方厘米只流过微安级的阻性电流（近乎完美绝缘），电压升到残压区，电流十几个数量级的增长一气呵成——串联间隙彻底下岗。无间隙带来三重红利：保护特性由阀片本身决定，陡波响应快；没有间隙放电时延与分散性；无续流，阀片只做"过电压期间的一锤子买卖"，通流余量转而用于吸收操作过电压能量。

二、核心原理：MOA 的伏安特性与参数体系

MOA 的伏安特性分三个区。小电流区（预击穿区）：正常工作电压下阻性电流微安级，阀片呈现兆欧级电阻；此区要关注的是长期老化——阻性电流随运行年月悄悄上涨，是状态监测的靶标。非线性区（击穿区）：电压小幅上升、电流指数暴涨，避雷器的工作区；残压在此定义。饱和区：大电流下伏安特性再度变平，对应雷电流的直接泄放工况。

参数体系五件套，选型时一件不能少。持续运行电压 U_c：避雷器长期承受的最大工频电压，必须不低于系统最大运行相电压（还要考虑接地方式系数）——这是"平时装死"的底线。额定电压 U_r：短时工频过电压（7.1 的"背景板"）叠加故障工况下避雷器能承受十秒级的电压口径，它是热容量的考核点，通常明显高于 U_c。标称放电电流：8/20 μs 口径下考核残压的雷电流幅值，配电级常用 5 kA，变电所级 10 kA 及以上。残压 U_res：标称放电电流下避雷器两端的电压峰值——它就是被保护设备看到的"天花板"，绝缘配合的核心数字。压比：残压与参考电压（直流 1 mA 下的电压 U_1mA）之比，衡量非线性品质，典型约一点六到一点八，越小越好。

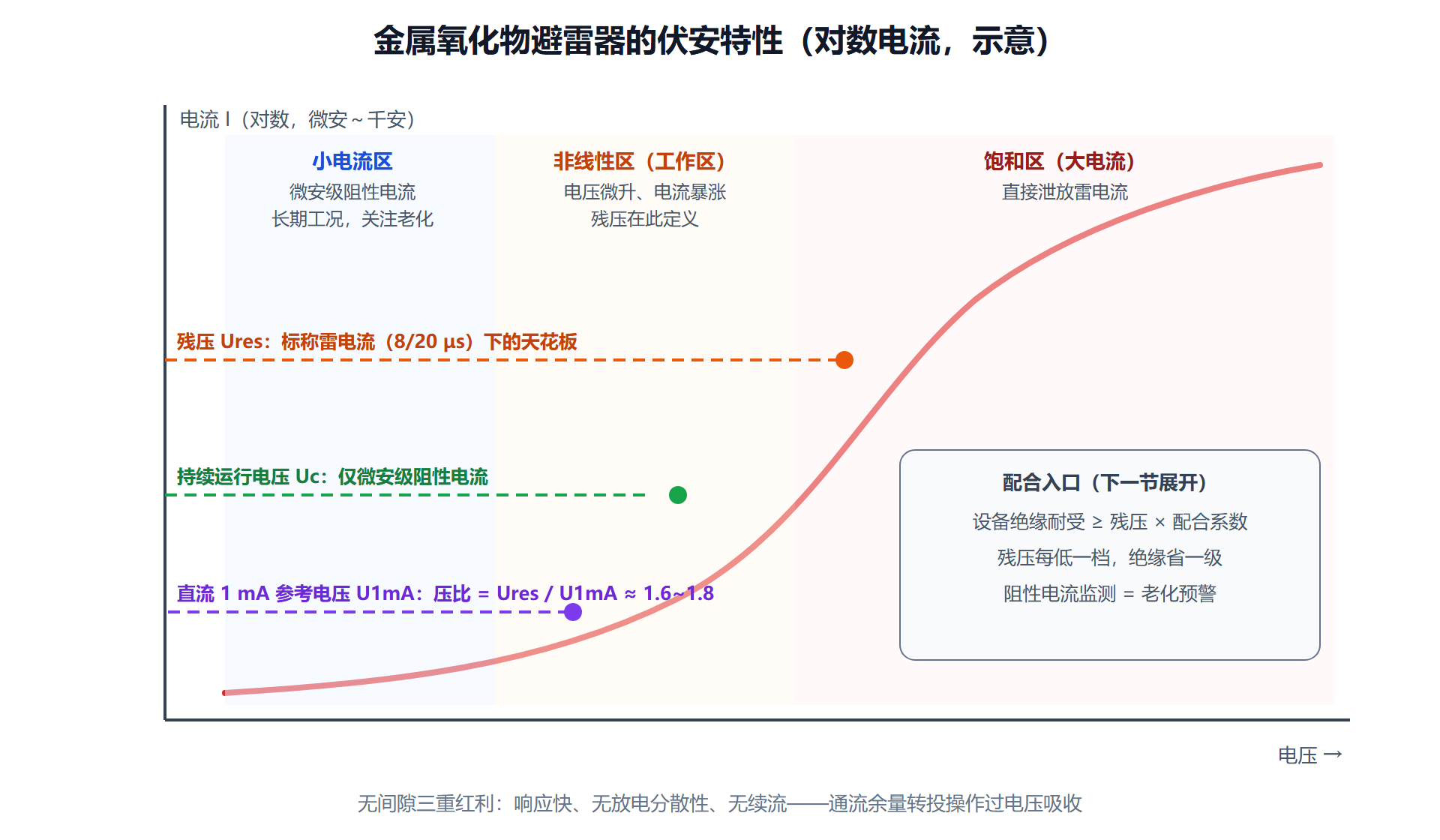

图：MOA 伏安特性——残压是设备看到的天花板

三、工程实践要点：选型算术与运行监视

选型的基本算术走一遍：二百二十千伏有效接地系统，最大运行相电压约一百四十六千伏（252/√3），选持续运行电压一百五十九千伏档、额定电压二百零四千伏的金属氧化物避雷器（型号口径如 Y10W-204/532），其十千安残压五百三十二千伏——这个五百三十二，就是下一节绝缘配合的起点数字。

运行监视盯两件事。阻性电流：总泄漏电流里与电压同相的阻性分量，是阀片发热与老化的直接指示；阻性电流趋势性上涨（或带电测试比对基值明显增大）意味着阀片劣化，提前更换远比等待事故便宜。动作计数与能量记录：雷季后的动作次数统计既是防雷效果评估的素材，也是避雷器寿命账本的记账凭证。

⚠️ 常见坑：只按额定电压选避雷器，忘了核持续运行电压与接地方式。中性点非直接接地系统单相接地时健全相电压升到线电压，若避雷器持续运行电压按相电压选取，一次接地故障就能让它热崩溃爆炸——参数五件套一件都不能省。

四、两只"魔杖"之外：避雷器的能量考题

非线性只是避雷器的第一道考题，第二道是能量。雷电流泄放是"快而猛"（8/20 μs 单次万安级），操作过电压泄放是"慢而久"（毫秒级、数百安、可能连续多次动作），两种工况考验阀片的不同属性：前者考验伏安特性的陡度，后者考验热容量。阀片吸能后温度上升，若工频电压随之而来的热负荷超过散热能力，阀片温度—损耗正反馈失控（热崩溃），避雷器爆炸——所以参数体系里的额定电压 U_r 本质是一道热学考题：它规定了避雷器能在多高的短时工频电压下"扛住十秒不热崩溃"。接地故障时健全相电压抬升（7.1），正是这道考题的现实版本。

通流容量按工况分类考核：大电流冲击（4/10 μs，数十千安，抗直击雷的极限工况）、方波冲击（2 ms 方波，数百安，模拟操作过电压能量）、长持续时间冲击（线路放电等级）。选型时看设备在系统里的位置：线路出口避雷器吃雷电流多，配大通流口径；电容补偿装置旁的避雷器吃操作能量多，方波口径要加码。一只避雷器的选型报告，说到底就是一份"电压与能量双维度"的匹配论证。

本节要点回顾

• 使命矛盾（平时绝缘/过电压导通/事后熄弧）驱动百年演进：间隙→管型→阀型→磁吹→无间隙 MOA。
• 氧化锌非线性让串联间隙下岗：微安级泄漏与万安级泄流之间的自由切换。
• 参数五件套：U_c、U_r、标称放电电流、残压、压比——选型与配合的全部门票。
• 残压是配合的起点：设备绝缘耐受 = 残压 × 配合系数（下一节的算例核心）。
• 运行监视两件事：阻性电流（老化）、动作计数（寿命账本）。

武器备齐，敌情在册——下一节把这一切放进一张预算表：绝缘配合，全书数字的总决算。
