8.2 在线监测与状态感知：从定期试验到实时诊断
8.2 在线监测与状态感知：从定期试验到实时诊断
本节摘要：预防性试验一年一查，而绝缘故障可以在两次试验之间发生——离线体检的先天缺陷催生了在线监测：油色谱读变压器内部有没有过热与放电、特高频与超声抓局部放电、红外测温扫热缺陷、阻性电流盯避雷器老化。数据经"传感器—采集—平台—决策"四层架构汇成状态画像，检修策略从"到期就修"转向"该修才修"。本节讲清主要监测量的物理依据与架构逻辑。
一、定期试验抓不住的"感冒"
第6章的试验体系有一个隐含假设：绝缘状态在两次试验之间基本不变。现实是，一台变压器可以在两次年度试验的间隔里完成从萌芽到故障的全过程——局放发展以周计，油中溶解气体以天计。预防性试验还有两个附加成本：停电窗口越来越难申请，且每次耐压都是对绝缘的一次消耗（第5章的不可逆逻辑）。在线监测的思路因此顺理成章：让测量装置常驻设备，在不影响运行的前提下持续读取状态信号。它不是替代离线试验，而是把试验的"快照"升级为"连续剧"。
二、核心原理：主要监测量与它们的物理依据
油色谱（DGA）：变压器的主检项目。 内部过热或放电会把油与纸裂解成特征气体，溶解在油里：氢气提示放电或受潮，甲烷与乙烷是低温过热的签名，乙烯指向高温过热，乙炔是电弧放电的标志性产物（哪怕浓度只有百万分之几也要警觉），一氧化碳与二氧化碳则提示固体绝缘（纸）参与劣化。三比值法把五种气体的浓度比编码成一组比值组合，对照经验表即可大致定位故障类型（过热、局部放电、电弧、火花放电）与温度档位。在线色谱装置每数小时自动脱气检测一次，把"年检项目"变成了准实时曲线。
局部放电在线检测：三条技术路线。 高频脉冲电流法（第6章离线方法的在线版）灵敏度好但现场干扰重；特高频（UHF）法测局放辐射的数百兆赫兹至吉赫兹电磁波，抗干扰强，是 GIS 局放在线监测的主力；超声法测放电的声发射信号，电磁干扰免疫、可定位放电源（多传感器时差定位），适合与 UHF 联合互相印证。第6章的 PRPD 思想在在线场景继续工作：不同放电类型的相位签名不因在线化而改变。
红外测温：最直观的巡检。 电流致热型缺陷（接头松动、接触不良）与电压致热型缺陷（避雷器阀片劣化、电容型设备介损异常）都会在设备表面留下温度签名，红外热像一扫便知。它便宜、非接触、覆盖面广，是巡检机器人与无人机的标配载荷。
避雷器阻性电流与电容型设备介损。 第7.3 节讲过阻性电流是 MOA 老化的指纹；同理，电容型套管与电流互感器的介质损耗增量是受潮与局放的信号。两者的在线化测量原理相近：从电压参考与泄漏电流的相位关系里分离阻性分量。

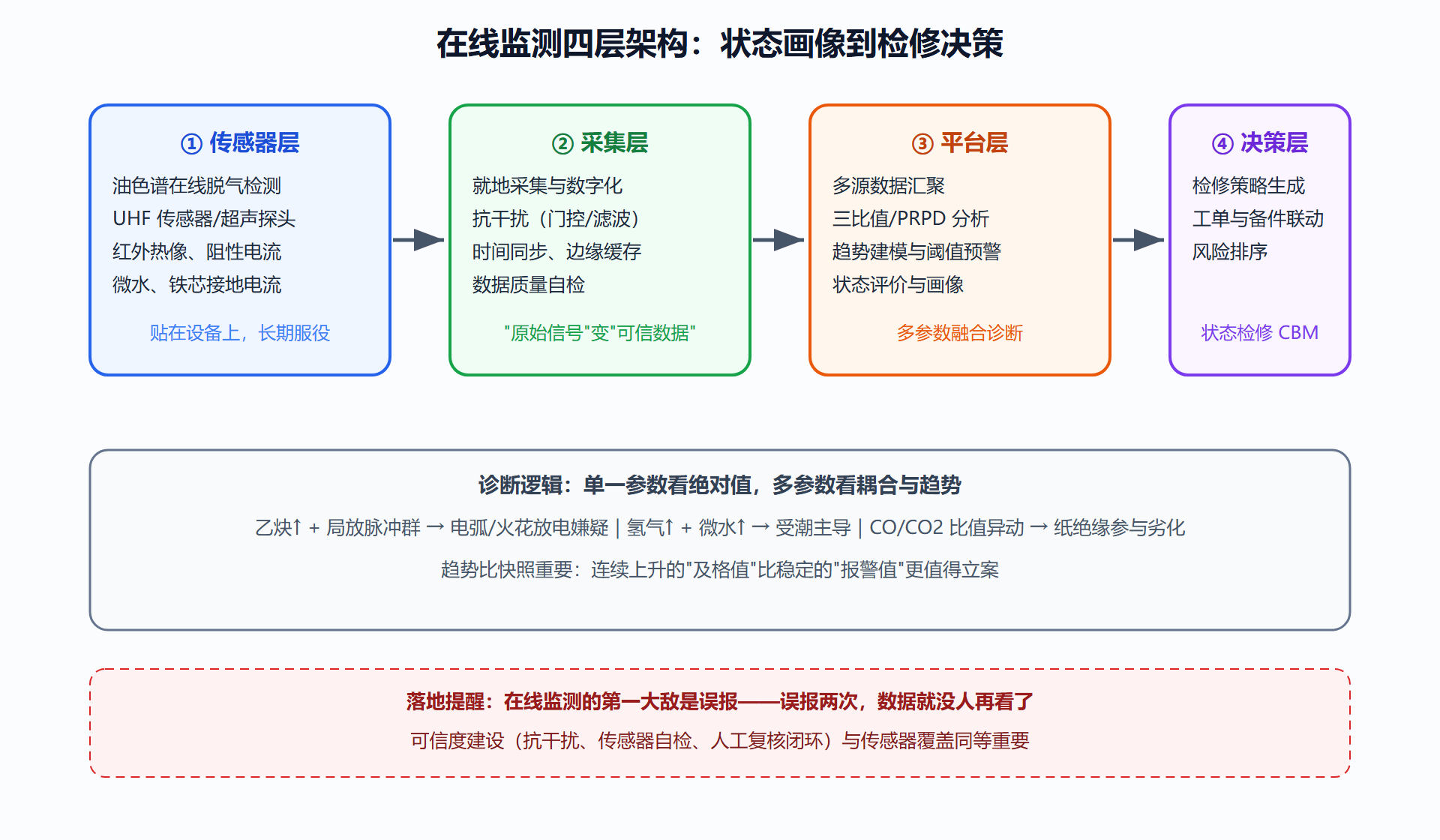

图：在线监测四层架构——从传感器到检修工单
三、工程实践要点：从数据到工单的距离
监测系统的价值兑现卡在"数据到决策"的最后一公里。工程上有三条经验。其一，阈值之上加趋势：单点越限可能是干扰或工况变化，连续数个周期的单调上升才值得立案；把"告警"分出"关注—跟踪—检修建议"三档，运行人员才不会麻木。其二，多源互证：油色谱的乙炔异常与局放超声信号互相印证，可靠性远高于单一来源；架构层的多参数融合不是漂亮话，是压误报的刚需。其三，留人工闭环：算法定位嫌疑，老工程师带便携仪器复测定性——现阶段最稳的形态是"机器筛、人断案"。
💡 关键直觉：在线监测的性价比排序大体是"油色谱 > 红外 > 局放 > 其他"。油色谱对变压器这类核心资产的信息含量最高、技术最成熟；红外便宜且覆盖广；局放在线监测在 GIS 上价值突出，但在敞开式变电站上抗干扰成本高。预算有限时按这个顺序铺，先把核心资产的"主检项目"建起来。
四、三个监测场景的实战走位
把架构落到三个典型场景，能看到在线监测的真实工作方式。场景一：主变乙炔缓升。 在线色谱连续数周显示乙炔以每周零点几 ppm 的速度缓涨，绝对值尚在注意值以下。平台把它与局放超声、铁芯接地电流做关联：超声无异常、接地电流正常——立案为"关注级"，加密取样带电检测做离线复核，安排下一个检修窗口做仔细检查。结论可能是分接开关触头轻微放电，也可能只是取样扰动；关键是没有漏掉、也没有惊动运行。
场景二：GIS 特高频告警。 某间隔 UHF 传感器报出脉冲群。平台的相位分析显示放电集中在电压负半周上升沿，图谱形态贴近尖端电晕；进一步用超声传感器定位，信号源落在盆式绝缘子附近的盆子法兰处——现场判断为自由金属微粒在壳壁与盆子间跳动。这类缺陷发展快、后果重，直接转入计划停电处理，而不是观望。UHF+超声联合定位的价值在此刻兑现：没有定位信息的告警只是"有情况"，有了定位才是"在哪、是什么"。
场景三：避雷器雨季体检。 雷季结束，全站金属氧化物避雷器的动作计数与阻性电流批量导出：某几只动作次数显著偏高、阻性电流较基值上升一成。这批避雷器被标列入更换候选，同时倒查该区域雷击密度与接地电阻记录——监测数据顺手完成了一次防雷效果的年度复盘。三个场景走完，你会发现在线监测的本质不是"装一堆传感器"，而是给每个关键状态量配一条"数据—诊断—行动"的闭环通路。
五、数据资产：监测数据的另一半价值
在线监测系统跑上几年，最先"意外增值"的往往不是报警功能，而是数据本身。数万台设备、连续数年的油色谱、局放、温度曲线，构成了一份任何实验室都造不出来的真实老化数据库。它的用途远超单台诊断：给老化模型（5.2 的绝缘年龄）提供参数标定样本；给同类新设备的出厂试验与验收口径提供统计基准；给 AI 诊断算法（PRPD 模式识别、气体比值模型的机器学习版本）提供训练集。数据在诊断之外变成了资产，而资产的质量取决于前面说的抗干扰与校准纪律——垃圾数据积累十年仍是垃圾。
这也解释了监测系统选型的一条经验：优先选数据开放、格式标准的系统，而不是黑盒一体机。前者能把数据汇入企业级平台长期复用，后者把数据锁死在供应商的围墙里，几年后系统淘汰、数据随之作废。监测的终极形态不是某台装置，而是设备状态数据的持续积累与复用——从买设备到建数据资产，是运维数字化观念上最大的一道坎。
本节要点回顾
- 离线试验的盲区是"两次试验之间"，在线监测把快照升级为连续剧，但不是替代关系。
- 油色谱是变压器主检项目：特征气体定位故障类型，乙炔对应电弧放电，三比值法给结构化判断。
- 局放在线三路线：高频电流（灵敏）、特高频（抗干扰、GIS 主力）、超声（免疫干扰、可定位），联合互证最佳。
- 四层架构：传感器—采集—平台—决策；诊断靠多参数耦合与趋势，不靠单点越限。
- 性价比排序：油色谱、红外、局放、其他；误报控制是系统的生命线。
数据流的尽头是智能决策与更清洁的材料——下一节收束全册：数字化运维、环保介质，以及高电压技术的下一个十年。
