7.2 一维等熵流动
7.2 一维等熵流动
本节摘要：绝能、无摩擦、无激波的一维管流称为等熵流动。它的核心结论是面积-速度关系的"反转"：亚声速段收窄管子加速、超声速段反而要扩张管子加速——拉瓦尔管因此长成"先缩后涨"的沙漏形。本节推导这条关系，讲清壅塞现象（流量上限）的由来，这是发动机喷管与超声速风洞的构造原理。
不可压流动里"收窄即加速"天经地义（连续方程 A·V = 常数）。可压缩流动里，密度本身在变，这条关系要重新谈判——谈判结果出人意料。
推导：面积-速度关系的反转
对一维定常管流取对数微分：连续方程给 ρAV = 常数，即 dρ/ρ + dA/A + dV/V = 0；动量方程（无摩擦）给 dp = −ρV·dV。两式联立，用声速把 dp 与 dρ 挂钩（dp = a²·dρ，等熵关系），整理出全书最优雅的可压缩结论之一：
dA/A = (Ma² − 1) · dV/V
读法逐段拆：亚声速（Ma < 1），系数为负，dA 与 dV 反号——收窄（dA < 0）则加速，与不可压一致。超声速（Ma > 1），系数为正，dA 与 dV 同号——要加速必须扩张管子。物理原因：超声速时密度下降得比速度上升更快，质量流率 ρAV 要守恒，截面只能越变越大。声速点（Ma = 1）处系数为零——管截面既不能增也不能减，声速只能出现在管道的最小截面（喉道）。
拉瓦尔管：沙漏里的加速奇迹
瑞典工程师拉瓦尔为蒸汽轮机设计的喷管，如今是所有超声速流动的入口装置。三段剧情：
- 收缩段（亚声速）：收窄加速，密度下降但速度涨得更快，气流冲向喉道。
- 喉道（Ma = 1）：气流在最窄处恰好达到声速。
- 扩张段（超声速）：扩张继续加速，密度与压强继续下跌，气流冲向出口。
一台设计好的拉瓦尔管，能把滞止状态的气体连续、无激波地加速到指定超声速马赫数——超声速风洞的试验段、火箭发动机的喷管、超音速燃烧冲压发动机的进气道，全是这套三段论的变体。在纯收缩喷管里永远得不到超声速：喉道封顶在 Ma = 1。

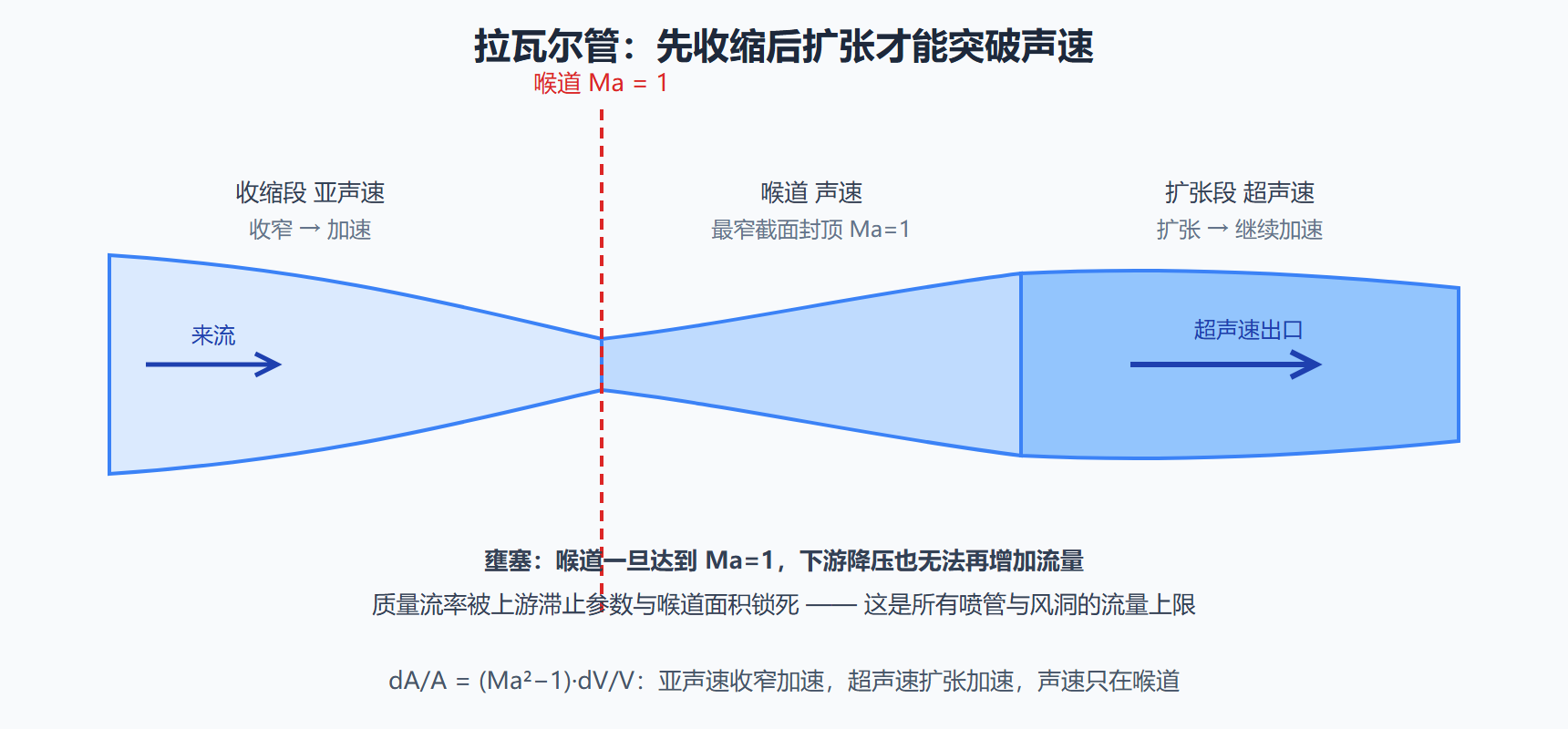

图：拉瓦尔管三段与壅塞
壅塞：流量为什么有天花板
收缩喷管的下游抽得越空，出口理应流得越快——直到喉道达到声速。此后无论下游压强多低，扰动（以声速传播）追不上上游流动，"再抽一点"的指令传不进来，流量纹丝不动。这就是壅塞：质量流率被上游滞止参数与喉道面积锁死，有现成的公式可算：
壅塞质量流率 ≈ 0.0404 · p₀ · A* / √T₀ （空气，p₀ 滞止压强 Pa，A* 喉道面积 m²，T₀ 滞止温度 K）
壅塞不是故障，是物理上限，工程上到处与它打交道：安全阀的排放能力按壅塞流计算；真空系统抽速受管道壅塞限制；发动机喷管面积由设计流量反推。凡是"两头压差极大、中间有喉道"的场合，先查壅塞。
动手算：小风洞的流量与壅塞校核
一台教学风洞，滞止参数取海平面（p₀ = 101325 Pa，T₀ = 288 K），喉道直径 20 mm（A* ≈ 3.14×10⁻⁴ m²）：
import math p0, T0, Astar = 101325.0, 288.0, math.pi * 0.02**2 / 4 m_dot = 0.0404 * p0 * Astar / math.sqrt(T0) print(m_dot) # 约 0.240 kg/s
约每秒 0.24 公斤。若想提高试验风速到更高马赫数，光加大压差没用（已壅塞），只能扩大喉道或提高上游压强——压气机与储气罐因此成为超声速风洞预算表上最贵的两行。这条结论与 1.3 节"增压买雷诺数"的伏笔在此合流：高速风洞的钱，一半花在壅塞与雷诺数上。
壅塞的日常现身：从吸尘器到高原反应
壅塞听起来高冷，现身却极接地气。真空吸尘器与通风管道：风机压差再大，风量被管道喉颈的声速封顶，想加大风量只能扩喉颈——通风系统的管径设计就用壅塞公式反推。高压气瓶放气：安全阀排放量按壅塞流计算，因为阀门上下游压比一旦超过约 2 倍，喉口即声速，排量不再随背压变化——消防与化工规范里的排量表全是这条公式排的版。汽车涡轮增压器：压气机叶轮扩压器的堵塞线（choke line）限制了最大流量，喘振线与堵塞线夹出的就是压气机的可用工作地图。
问题：等熵假设在真实喷管里还能站住多久？
边界层摩擦与冷却会扣一点（总压沿程缓慢下降），真实火箭喷管的总压恢复常在 0.98 以上，等熵计算加一个恢复系数修正即可；但一旦下游压强不匹配出现激波（过度膨胀喷管内的斜激波系），等熵假设当场作废，必须改用激波关系拼接。判断"等熵能用到哪一段"是喷管设计的第一步：收缩段、喉道、设计的膨胀段都能等熵，非设计状态的背压干扰区交给激波理论。
问题：为什么拉瓦尔管扩张段越长越好？
不是越长越好，是"按出口马赫数精确收口"。目标马赫数对应一个确定的出口与喉道面积比（面积-马赫数关系），扩张段长度决定壁面摩擦与冷却损失；长度过剩不增加马赫数，反而白付摩擦。风洞与喷管的扩张段型线（常按特征线法设计）是"让每一段扩张都精准服务目标波系"的产物——这背后是 7.4 节要登场的特征线理论。
问题：收缩喷管出口气流能不能“超一点”声速？
不能在喷管内超，但出口外可以“自作主张”。当背压低于设计值时，收缩喷管出口以声速喷出，射流在管外继续膨胀加速成超声速——超音速发生在自由射流里而不是喷管内。这时喷管流量已被壅塞锁死，管外波形（菱形激波串，焊枪与火箭尾焰上可见）是非设计膨胀与激波相互和解的样子。判据还是那句：管内截面由几何与面积律说了算，管外由自由边界接管。
本节要点
- dA/A = (Ma²−1)dV/V：亚声速收窄加速、超声速扩张加速，声速只在喉道出现。
- 拉瓦尔管三段论是火箭喷管与超声速风洞的构造原理；纯收缩喷管封顶 Ma = 1。
- 壅塞是流量上限：喉道 Ma = 1 后下游压差失效，扰动传不上去。
- 壅塞流率公式让"安全阀、真空管路、喷管面积"都能一页纸校核。
- 高速风洞的成本大头（压强、喉道面积）都由本节的两条结论决定。
等熵流动到此是"光滑世界"。当背压突然不配合，光滑加速会崩溃成一层间断——正激波，下一节的正主。
