2.1 结构设计准则：载荷、安全系数与疲劳

2.1 结构设计准则：载荷、安全系数与疲劳

本节摘要：航空结构设计的三块基石是载荷定义、安全系数与疲劳损伤容限。本节讲清使用载荷与设计载荷的区别、过载 G 与速度-过载包线的读法，以及"带裂纹飞行"这一现代设计哲学为什么反而更安全。

别以为结构越硬越好

初学者常有一个直觉：结构越结实越安全。在飞机上这个直觉会直接毁掉设计——结实意味着材料，材料意味着重量，重量意味着每一段航程都在燃烧钞票。航空结构工程师的日常不是"把它加固"，而是"把每一克重量放在真正需要的地方，其余地方一克都不多给"。要做到这一点，必须先回答三个问题：载荷到底有多大？余量留多少合适？服役几十年后结构还可靠吗？

载荷怎么定义

第一块基石是载荷的分级。使用载荷（limit load）是飞机服役中预期会遇到的最大载荷——满舵机动、最强突风都算在内；设计载荷（ultimate load）则是使用载荷再乘以安全系数 1.5，是结构必须能扛住而不解体的底线。适航条款 CCAR-25 与 FAR-25 的第 303 条明确规定了这个 1.5：它在强度上给出缓冲，又不至于让重量失控。整套逻辑与地上工程相通，就像桥梁设计里给车辆荷载乘上冲击系数——只是飞机的"荷载"是气动力与惯性力，而且每飞行一次就加载一轮。

载荷的大小用过载（load factor，记作 n 或 G）表达：过载为 1 表示机翼扛着恰好等于重量的升力，过载 2.5 则表示升力是重量的 2.5 倍。适航对运输类飞机的要求是：正过载至少覆盖 2.5、负过载至少覆盖 -1，襟翼放下状态按 2.0 校核。特技机与战斗机的门槛更高，可以达到 7 到 9。飞行员感受到的"被压进座椅"，正是机翼在同一瞬间扛起了数倍体重的载荷。

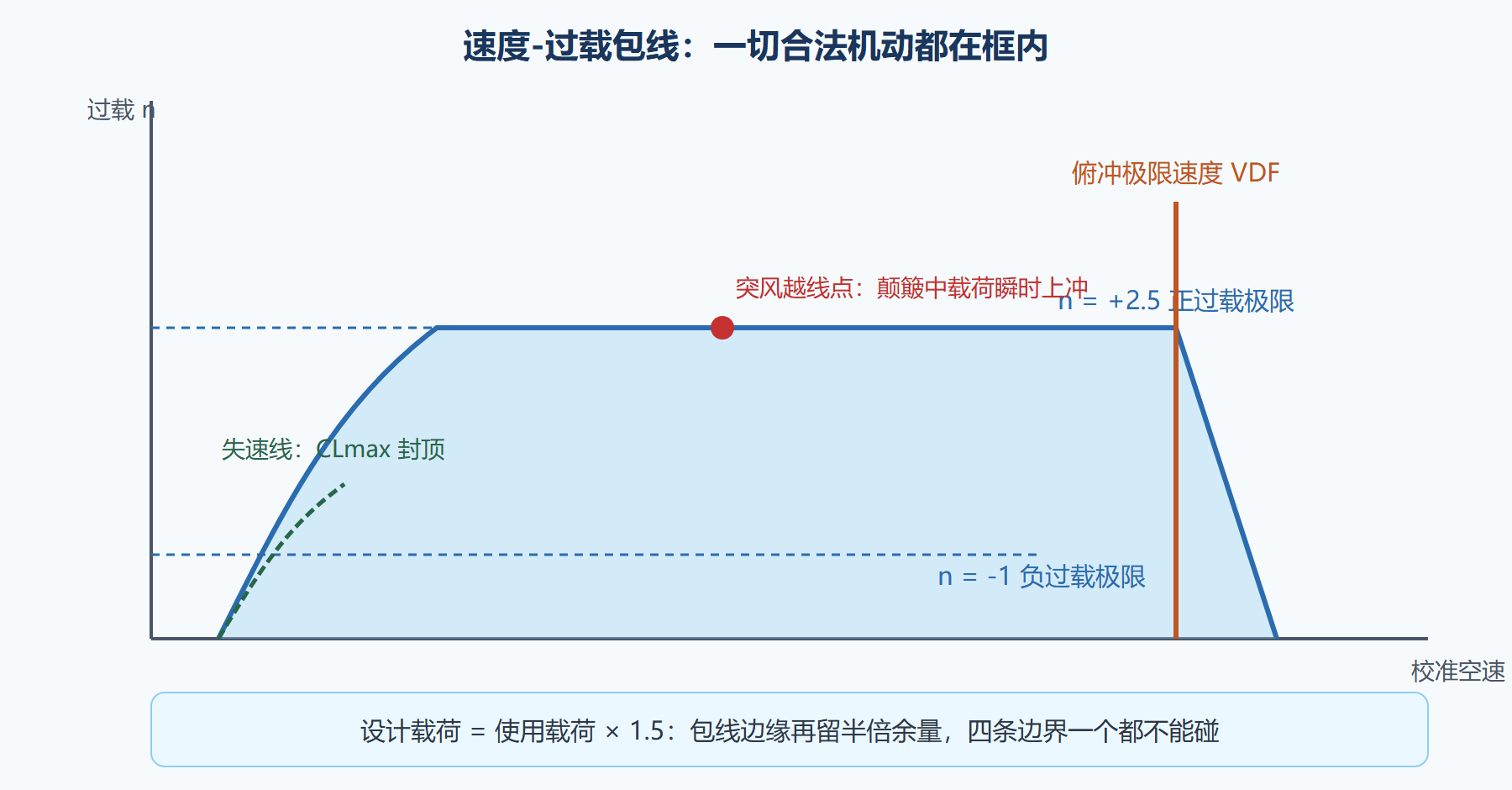

把过载与速度关联起来，得到速度-过载包线（V-n 图）：横轴是校准空速，纵轴是过载，左边界是失速线（速度太低时迎角先到失速极限，想拉也拉不出大过载），右边界是不可超越速度线（结构强度不允许再快），上边界是正过载极限，下边界是负过载极限。一切合法机动都必须关在这个四边形里。

图：速度-过载包线（V-n 图）与失速边界

疲劳：温柔的杀手

强度够不够只回答了一半问题，另一半叫寿命。金属被反复加载卸载后，内部会萌生细微裂纹，裂纹随循环次数缓慢扩展，直到某个突然断裂的时刻——这就是疲劳。一架干线客机一天起落六到十次，机身每一次增压都是一次完整的"吹气球"循环，服役三十年下来累计上万个循环，任何一处应力集中都可能成为裂纹温床。上世纪五十年代"彗星"客机接连空中解体，事故调查首次把舱室增压疲劳推到台前，也把全尺寸疲劳试验写进了审定要求。

现代应对哲学叫损伤容限：承认裂纹存在，转而证明"裂纹从可检尺寸扩展到临界尺寸的时间足够长，且定期检查一定能在扩展期内发现它"。结构按检查间隔被划分为不同等级，关键部位用断裂力学算出检查周期，配合无损检测执行。这套哲学取代了早期"安全寿命"（用到寿命就整体退役）的粗暴做法，让机队既能安全服役又能经济运营——它的工程细节将在 7.3 节的维修体系里展开。

💡 关键直觉：航空结构的安全不是"造得结实"，而是"余量明确、裂纹可控、检查赶在扩展前面"三件事叠加。缺任何一件，剩下的都只是心理安慰。

几个高频问题

问：1.5 的安全系数够不够应对超重装载？

够不着，也别指望它兜底。1.5 针对的是载荷估计的散布与材料分散性，超重装载改变的是使用载荷本身——包线整体被顶高，1.5 倍的余量跟着载荷一起放大，设计边界并未后退。装载限制因此是独立的红线，与安全系数分属两套防线，混着用会把两套防线同时击穿。

问：复材结构的疲劳是不是就不用担心了？

谈不上"不担心"，只是失效模式换了。复材对拉-拉循环疲劳确实不敏感，但它的弱项在冲击分层与湿热老化：一次地勤叉车的碰撞可能在蒙皮下留下看不见的分层，而结构强度此时已经打折。所以复材的检查逻辑围绕"冲击事件报告加定期无损检测"展开，与金属的裂纹监视是两套平行体系。

问：为什么不做更多试验而依赖分析？

试验金字塔每上升一级，成本翻一个量级，全尺寸疲劳机转一年只等于真实服役十几年。分析法用的是同一套断裂力学，配上大量低层级试验数据校准，覆盖面反而比有限次数的整机试验更宽。审定的姿态是"分析为主、试验校核"，关键节点再用整机试验兜底。

追问一层：突风、试验与复材的余量

V-n 图的右侧边界之外还有一位常客——突风载荷。晴空湍流里一股每秒十几米的垂直气流，能在零点几秒内把机翼迎角抬高一两度，过载瞬时上蹿一两个 G。条款用离散突风模型把这件事量化：设计团队必须证明典型阵风作用下结构应力仍在包线内。机组收到颠簸告警减速绕飞，本质上就是在给这张图腾出安全边距。

全尺寸验证的规模值得感受一下：波音 777 的疲劳试验机在实验室里被液压作动器按模拟航班循环加载，目标寿命数倍于服役预期，昼夜不停地压了数年；静力机则在翼尖加载到翼梢上翘数米才宣告达标。这些试验机服役不了航线，它们的一生就是替同型号所有飞机"先坏给你看"。复材结构的余量规则更谨慎一层：审定要求结构在含目视勉强可见冲击损伤时仍能扛住使用载荷——2.4 节那三条软肋，在余量规则里都有对应的条款回声。

安全系数 1.5 也常被追问"为什么不是 2 或 1.2"。它是一次三方谈判的结果：太低，材料和工艺的散布会咬穿余量；太高，重量惩罚立刻压垮经济性。运输类几十年的统计闭环证明这个值工作良好——条款里每一个看起来随意的数字背后，都是几十年事故与试验数据喂出来的共识。

本节要点回顾

• 两级载荷：使用载荷覆盖服役极限，设计载荷再乘 1.5，条款依据是 CCAR-25/FAR-25 第 303 条。
• 过载语言：运输类客机正过载至少 2.5、负过载 -1，机动与突风都折算成 G 值核算。
• V-n 包线：失速线、正负过载线、俯冲速度线围出的四边形，一切合法机动限于框内。
• 疲劳教训：彗星客机事故确立了全尺寸疲劳试验与增压循环设计。
• 损伤容限：允许裂纹存在，用断裂力学定检查间隔，赶在临界扩展之前检出。

下一节我们把机体真正拆开：这些准则落到每一根框、梁、桁条与蒙皮上，各是什么形态。
