本节摘要：现代机体是一座薄壁承力建筑：机身由框、桁条与蒙皮组成，机翼由梁、肋与蒙皮组成，气密客舱还让机身变成一只受力的压力容器。本节把机体拆到构件级，说清每件构件负责哪种载荷。

拆开一架客机

承接 2.1 节的载荷语言，本节把载荷分派到构件。看一架客机的机身：外壳是薄薄的铝合金或复合材料蒙皮，光靠它撑不住形状；蒙皮内侧等距排列着环形框，负责维持截面形状、抵抗内外压差带来的环向张力；纵向密排的桁条则帮助蒙皮抵抗弯曲。三者配合，构成半硬壳式结构——"壳"分担面内力，"骨"防止薄壁失稳，缺一不可。

机翼的分工更清晰。上下两根翼梁（前梁、后梁）构成承弯的脊梁，梁缘条扛弯曲拉压、腹板扛剪切；翼肋沿展向等距排布，像一排横隔板维持翼型轮廓，并把蒙皮的气动载荷收集起来传给梁；加固后的蒙皮与梁、肋一起围成机翼盒段——一个抗扭刚度极高的封闭盒子。飞行中机翼像一根悬臂梁，翼根弯矩最大，所以梁缘条在翼根处最厚实、向翼尖渐次减薄；也正因为盒段承力效率高，民航机干脆把燃油灌进盒段当油箱用，燃油的重量还能顺手抵消一部分向上弯的载荷。

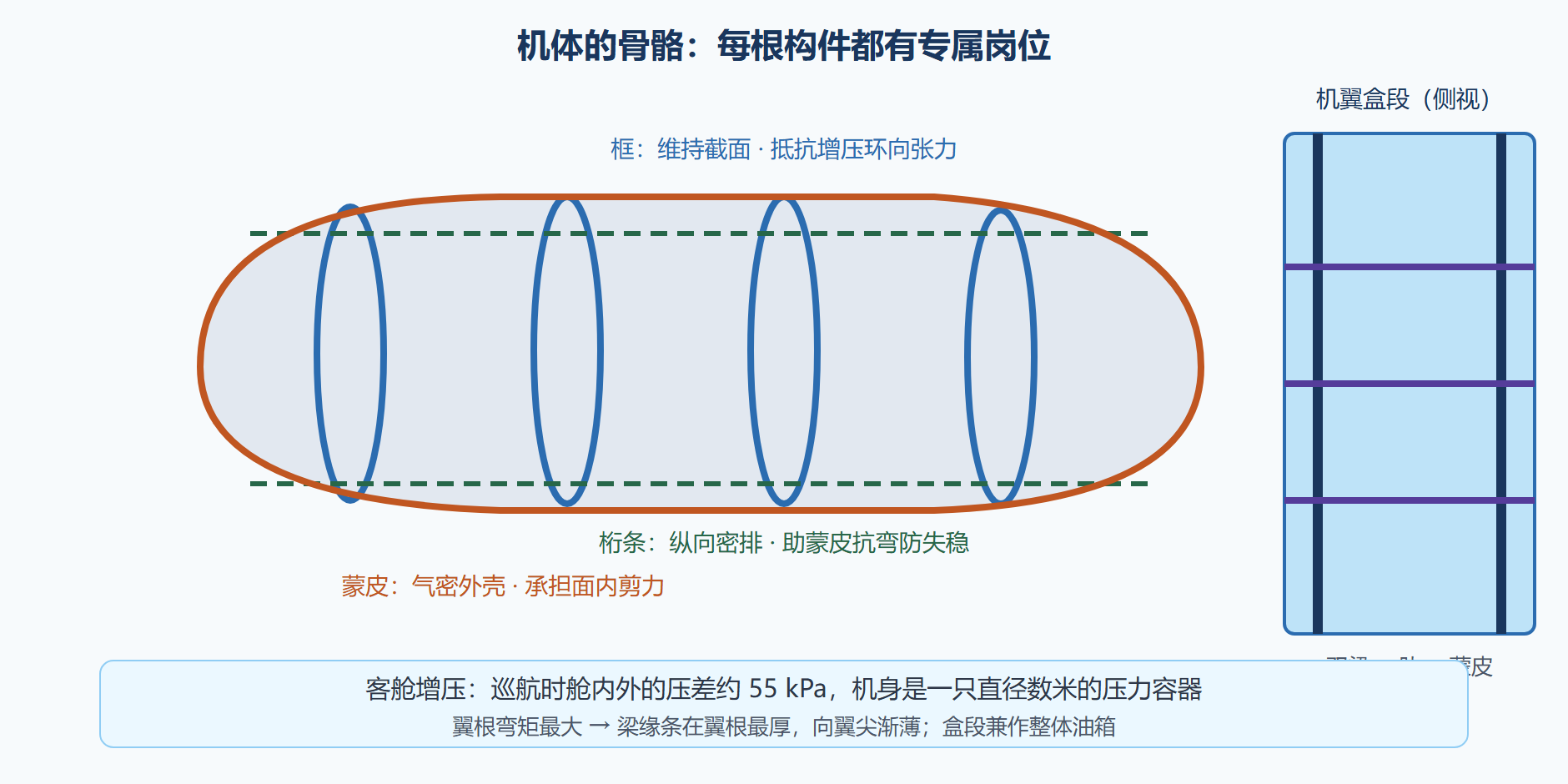

图：机身与机翼的构件级分解

气密客舱：一只反复吹气的气球

巡航在十公里高空时，舱外气压只有海平面的三成，必须把客舱增压到相当于两千余米山地的气压水平，舱内外压差约 55 千帕。这层压差让每一平方厘米蒙皮都承受着十几牛顿的向外张力，机身实质上是一只薄壁压力容器，框与蒙皮的环向张力设计因此成为机身强度的主要矛盾。为什么舷窗是圆角？方角会在窗口四角造成应力集中、成为裂纹起点，彗星客机的教训（2.1 节）促使所有窗口都改成圆角并加装加强框。新一代客机还顺势做了一笔人性化交易：复合材料机身不易疲劳，波音 787 把等效客舱高度从典型的 2400 米降到 1830 米，乘客少一分高原反应，湿度也能开得更高。

⚠️ 常见坑：把机翼想象成"插在机身上的硬块"。真实机翼在阵风中会像鸟翅一样明显上下拍动几十厘米，这是设计允许的弹性卸载——过硬的机翼反而把突风能量原样传给机身，载荷更大。

构件协同的一个算例

感受一下构件协作的量级：设机翼某截面弯矩 250 万牛米，双梁间距 0.6 米，则两根梁缘条一对拉压各自要扛约 420 万牛级别的力；若缘条用高强铝合金（许用应力约 400 兆帕），截面需要约 100 平方厘米——相当于一根手掌宽的实心铝条。这个力若全交给蒙皮单独承担，机翼厚度得加厚数倍才能稳定，这正是"骨"与"壳"必须分工的量化理由。

数字放大镜：数一数机体的"骨骼清单"

一架单通道客机的机身由数十个框、上百根桁条围成：框的间距约半米，桁条的角间距二十厘米上下，全部用铆接或焊接连成整筒。机翼一侧是两三根翼梁、几十个翼肋、数千颗紧固件。这套清单传递两个信息：其一，机体是"大量简单构件"的集合，单个构件的失效概率再低也要靠冗余与检查兜底；其二，装配工作量远超零件制造本身——7.1 节的工艺线，一大半是在与这数千个连接点打交道。

案例现场：一块蒙皮鼓包引发的全链检查

某航司短停检查时在地勤指尖摸到一处蒙皮微凸，量出来的鼓包没超出手册界限，但位置贴近主框接头——结构工程师调出该区域的损伤容限档案，把检查间隔临时加密到每几十个循环一次，直到下一次定检开蒙皮确认内部桁条无裂纹才恢复原间隔。这个不算事件的小插曲，把本章的构件分工、2.1 节的检查哲学与 7.3 节的维修流程串成了一条线：结构安全从来不是"有没有伤"，而是"伤的位置、尺寸与检查节奏是否在台账之内"。

几个高频问题

问：为什么机身开裂的事故多从窗角与门框开始？

凡是结构的开口，载荷就得绕道走，绕道处在几何上必然出现应力集中。窗角、门框角、舱口的圆角半径每小一号，局部应力就翻着倍涨，疲劳裂纹最爱从这些角落萌生。彗星事故的复原试验里，裂纹正是从舷窗角扩展出去的——今天所有开口都强制圆角并加边框加强，就是那场调查留给结构的遗产。

问：机翼上下表面蒙皮厚度一样吗？

不一样，而且差别很大。机翼向上弯时上蒙皮受压、下蒙皮受拉，设计分别按各自的失效模式优化：下表面蒙皮按拉伸疲劳设计得相对薄，上表面蒙皮要防受压失稳，常配更密的桁条或加厚铺层。所以别被"同一张机翼"骗了，它的上下半边其实是按两种力学剧本写成的。

问：复材机身为什么不用桁条了？

不是不用，是"藏"了。整体固化时把局部铺层加厚成内部桁条的形状，或者共固化出帽形长桁，桁条与蒙皮连成一体、不再依赖上千颗铆钉。受力逻辑没变——仍是壳与骨分工，只是骨从"装上去的"变成了"长出来的"。随之变化的还有检测方式：一体结构更依赖超声扫描而非目视铆钉线。

追问一层：扭转、颤振与结构细节

载荷路径讲完，还剩两个横切话题。其一是扭转刚度：机翼受扭若太软，副翼一偏，机翼先被扭出反向迎角，操纵效率当场打折，极端情形就是副翼反效；刚度不足还会与气流耦合出颤振——结构振动从气流里越吸越多能量的自激振荡，几秒内可以撕裂机翼。所以机翼设计里有一句行话：刚度是颤振的门票，任何减重方案都要先过颤振分析这道门。地面振动试验（7.2 节会再遇到）专门负责给分析喂准实测量。

其二是结构细节决定寿命。疲劳裂纹几乎都从应力集中的小地方萌生：紧固孔的毛刺、圆角半径小了两毫米、装配时刮出的划痕。所以制造工艺与结构设计在细节处深度咬合——7.1 节的首件检验，检验的就是这些小地方的稳定性。顺带回答一个常见疑问：为什么机翼油箱不怕燃油晃动把结构压坏？因为晃动载荷是瞬态的，幅值远低于结构包线，真正的设计载荷仍是机动与突风；燃油的持续重量反而以弯矩卸载的方式帮了机翼的忙。

本节要点回顾

• 半硬壳机身：框管截面形状与增压环向力，桁条助蒙皮抗弯，蒙皮承担面内剪力。
• 机翼盒段：双梁承弯、翼肋保形，封闭盒段抗扭极高，兼作整体油箱。
• 压力容器：巡航压差约 55 千帕，圆角舷窗防应力集中，教训来自彗星客机。
• 弹性卸载：机翼允许大幅弹性变形，用柔性化解突风载荷。
• 力从哪里来：缘条扛拉压、腹板扛剪切，构件截面随弯矩分布渐变减重。

下一节我们把镜头拉远：框梁桁条这些构件，在一代代飞机上是如何被组织成不同结构流派的。
