2.3 时钟与复位：芯片的节拍与重启

2.3 时钟与复位：芯片的节拍与重启

本节摘要：时钟是芯片的心跳，复位是芯片的重启键，两者合起来构成"秩序"本身：没有稳定的节拍，指令执行就是空谈；没有可靠的复位起点，程序状态就是混沌。本节讲时钟源的取舍、时钟树的分频分配、复位电路的时序设计，并用一个"串口乱码"故障演示时钟知识如何解释真实现象。

行话拆解：工程师说"没起振"，在说什么

调试新板子，老工程师测了两下就说"晶振没起振"。这句话的信息量很大：时钟电路没有振荡起来，CPU 的心跳为零，芯片处于植物人状态——供电正常、程序完好，但一切都不动。判断依据通常是示波器探到晶振引脚上看不到正弦波。"起振"这个词把时钟源想象成乐器，上电后要经历一个从无到有的振荡建立过程，这个过程叫起振时间，通常毫秒级。懂这个词的人与不懂的人在排查速度上差一个量级，本节的目标就是让你也"有话可说"。

时钟从哪来：两种来源的性格差异

内部 RC 振荡器是芯片自带的免费时钟：省引脚、起振快（微秒级）、出厂即校准。代价是精度差，典型频率容差百分之一到百分之二，且随温度漂移。让 LED 闪烁、做内部定时绰绰有余；但拿它驱动串口，波特率误差就可能越过容限，通信出现乱码。

外部晶振是贴在芯片旁的石英谐振器：精度高（百万分之二十以内很常见）、温漂小，是通信与精确计时的基石。代价是占引脚、起振慢（毫秒级）、多几毛钱成本，且电路设计不当（负载电容不匹配、走线太长）会真的"不起振"。一颗芯片通常支持多时钟源，开机默认跑内部 RC，程序再按需切换到外部晶振——既保证上电即可运行，又保证关键应用有精确节拍。

时钟树：一个时钟源的家族分封

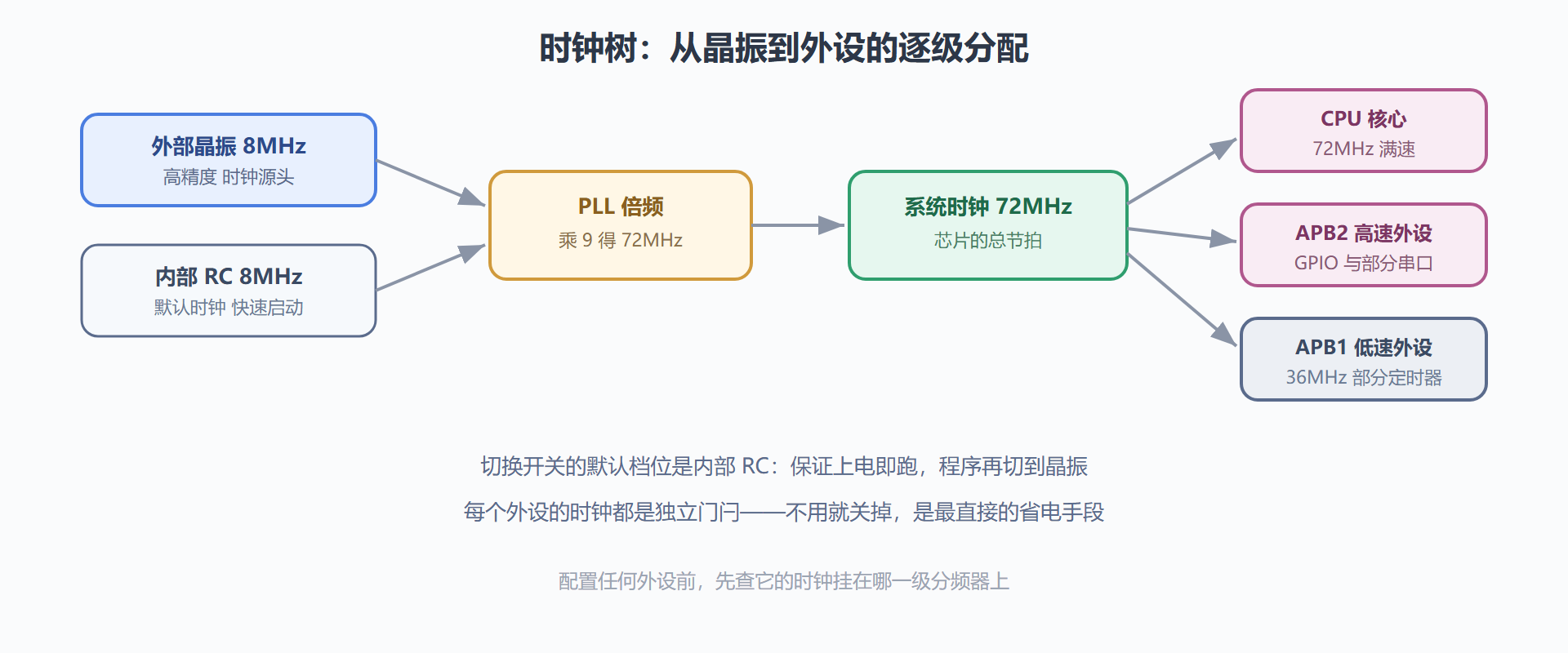

外部晶振给出的原始频率往往不直接用，而是进入时钟树逐级处理：先经锁相环（PLL）倍频到主频，再由一系列分频器分配给各个子系统——CPU 用多少、APB 总线上的定时器用多少、串口用多少，各有各的分频开关。理解时钟树有两个直接收益：一是算准外设时钟（第 4 章算波特率、定时周期全靠它）；二是做低功耗（2.4 节），关掉用不到的时钟分支就是最直接的省电手段。

注意上图里的分配逻辑：高速外设挂 APB2 满速跑，低速外设挂 APB1 省功耗。配置外设前先问一句"它的时钟从哪个分频器来"，是写对一切外设代码的前提。

图 2-3：时钟树的分频分配全景

时钟安全的三个工程细节

时钟电路是"参数对但就是不行"的重灾区，补三个细节。负载电容要按晶振规格配：晶振数据手册标着负载电容（常见 12.5pF 或 20pF），板上两颗对地电容的取值要匹配它（还要扣除引脚与走线的寄生电容）——电容不配，起振勉强或频率偏移，示波器上看波形幅度偏低就该怀疑。走线要短要包地：晶振电路是敏感模拟电路，走线拖长会拾取干扰甚至向外辐射，晶振尽量贴着芯片放，下方避免信号线穿越。时钟输出给外部用时小心负载：有些设计把主时钟分一路给外挂芯片，负载过重会拖垮振荡幅度，必要时用缓冲器隔离。这三条加上"上电等待起振完成再切时钟源"的软件纪律，构成时钟可靠性的完整闭环——它们看似是硬件话题，但每一个都会以"软件莫名跑飞"的面目出现在软件工程师面前，所以嵌入式工程师必须懂。

复位：让芯片回到确定的起点

复位把所有寄存器恢复到数据手册承诺的默认值，然后从向量表取初始 PC 与 SP，从已知状态重新出发。芯片的复位来源不止一个：上电复位（POR）由电源监测电路在电压爬升越过阈值时触发；外部复位来自复位引脚上的低电平；看门狗复位在程序失去响应时由看门狗计时器强制发出；还有软件复位与掉电检测复位。多个来源在芯片内部汇合，任一有效即复位。

复位的时序比"有没有"更重要。电压从零爬到工作值需要时间，时钟起振又需要毫秒级，所以复位信号必须保持有效足够长时间——通常是几十到几百毫秒，等电源稳定、晶振起振完成后才释放。这就是为什么可靠的板子会配专门的复位芯片（带固定延时与电压监测），而很多新手板只放一颗电容电阻凑合——凑合的结果是"有时上电不启动"，故障随机出现，极难复现。

/* 典型启动检查：读复位来源寄存器，区分冷启动与看门狗复位 */
uint32_t reset_flags = read_reset_status_register();
if (reset_flags & FLAG_WATCHDOG) {
    log_event("watchdog reset");   /* 程序失去响应过，需要记录排查 */
} else {
    log_event("power on reset");   /* 正常上电 */
}
clear_reset_flags();               /* 清标志，为下次判断做准备 */
​

这段小代码是产品级固件的标配动作：复位原因本身就是重要诊断信息。设备返修时，工程师第一个问的问题往往就是"它是看门狗复位还是上电复位"。

案例完整展开：串口乱码的真相

背景：某团队用 51 兼容芯片做板间通信，串口收到的字节十次里有三次是乱码。操作：先用示波器测发送端波形，发现位宽忽长忽短；检查程序，波特率计算无误；再查系统时钟配置，发现这块兼容芯片默认跑内部 RC，而代码假设的是外部 12MHz 晶振——波特率寄存器按 12MHz 算，实际时钟却是偏差百分之二的 RC，误差叠加超过串口容限（典型百分之二点五），于是间歇性乱码。结果：把时钟初始化改为先切换到外部晶振、等锁定、再配置串口，乱码消失。解读：串口对时钟精度的要求高于"看得见的闪烁"，时钟源误差会以通信协议容限的形式暴露。变式：反过来，若应用只有内部通信且速率低，故意用 RC 省掉晶振也是合理方案——判断依据始终是协议容限与精度预算。

怎么区分"复位了"还是"死机了"

现场排查还有一个高频困惑：设备重启了，到底是程序主动复位、被看门狗咬了，还是真的卡死？多数 MCU 提供复位状态寄存器，记录最近一次复位的来源——上电复位、引脚复位、看门狗复位、软件复位各有对应标志位。固件启动时先读它，再通过串口打印一行"上次复位原因"，现场问题就有了第一手证据。这个习惯成本极低，却能把"玄学重启"变成可归因的事件，是 2.5 节排查方法论的进阶武器。

本节要点回顾

• "没起振"的含义：时钟源未建立振荡，芯片心跳为零；起振时间是毫秒级的建立过程。
• 两种时钟源：RC 免费、快、糙；晶振准、慢、贵。默认 RC 起步、程序切晶振是常见组合。
• 时钟树：倍频到主频后逐级分封，外设时钟各有门闩——配置前先查分频来源。
• 复位要"够长"：等电压稳定加晶振起振，几十到几百毫秒；复位原因寄存器是产品诊断的金矿。
• 体系位置：节拍与秩序齐备后，下一节解决"动力预算"——电池设备怎么活得更久。
