3.1 调度器核心机制：滴答、就绪表与上下文切换

3.1 调度器核心机制：滴答、就绪表与上下文切换

本节摘要：调度器的全部运转浓缩在两个例行程序里——滴答中断驱动时间前进并轮转同级任务，切换例程完成现场的保存与恢复。本节解剖滴答中断里做的每件事、就绪链表加优先级位图如何实现常数时间的任务挑选，再把一次上下文切换拆到汇编层：哪些寄存器硬件自动压栈、哪些要手工保存、第一个任务的初始现场是如何"伪造"出来的。读完，调度器对你不再是黑盒，第 8 章的开销测量也有了理论坐标。

第 2 章说过调度器"立刻"就能切换——本节兑现这个"立刻"的内部细节。这一节不要求你写汇编，但要求你看懂汇编在做什么：排障到深层（硬故障、切换异常、栈帧分析）时，这几百纳秒的机器动作就是你的案发现场。

一、滴答中断：内核的心跳起搏器

滴答由一个硬件定时器按配置频率产生（1 千赫兹即每毫秒一次），中断服务程序里内核完成四件事。第一，滴答计数加一——全系统的时间基准，所有延时与超时都以它为准。第二，服务延迟链表：检查按到期时刻排序的睡眠任务，把到期的逐一唤醒（移入就绪链表），2.2 节讲的"只看链表头"就发生在这里。第三，时间片轮转：若开启了同优先级轮转且当前任务所在级别还有别的就绪任务，让当前任务排到队尾。第四，裁决抢占：醒来任务的优先级若高于被打断的任务，请求一次切换。此外还有个附赠节目：滴答钩子函数在此执行，轻量的周期性杂务（统计计数、观测翻转）可以挂这里。

值得琢磨的是效率设计：四件事都刻意做成"通常无事可做"的形态——延迟链表头部没到期就立刻返回，同级无竞争就不轮转，醒来任务不够高就不切换。滴答是全系统频率最高的中断，它的耗时是纯粹的系统税，内核把它压到极致。

二、就绪表：常数时间挑出下一个任务

调度器最频繁的问题是"现在该谁跑"。朴素实现是遍历所有任务取最高优先级，任务一多就成了性能税。FreeRTOS 的答案是一组按优先级分桶的链表加一个位图：每个优先级一条就绪链表，位图记录"哪些优先级上非空"。挑选时先从位图找最高的非空位（开启移植优化时用处理器的前导零计数指令，一两条指令搞定），再取该链表第一个任务——整个过程与任务总数无关，恒定几条指令。

/* 挑选逻辑的骨架（示意，真实代码含 SMP 分支） */
#define taskSELECT_HIGHEST_PRIORITY_TASK()                    \
    {                                                          \
        UBaseType_t uxTopPriority = uxTopReadyPriority;        \
        listGET_OWNER_OF_NEXT_ENTRY( pxCurrentTCB,             \
            &( pxReadyTasksLists[ uxTopPriority ] ) );         \
    }
​

两个细节。其一，取"下一个"而不是"第一个"：同优先级链表是环形遍历的，每次切换移到下一项——时间片轮转其实就藏在这个环形步进里，滴答只是触发它的节拍器。其二，位图的最高非空位维护着缓存（每次有任务就绪时更新），挑选时连位图扫描都省了。这套结构是"数据结构为算法定制"的教科书案例：链表管归属，位图管查找，环形步进管轮转。

三、上下文切换：两个栈之间的接力

切换的触发点在 2.3 节列过：任务阻塞、主动让出、被更高优先级抢占。触发后真正的动作发生在 Cortex-M 的一个特殊异常里——挂起服务异常。选它做切换场所有个精妙理由：它是唯一可以被配置成最低优先级的异常，而切换逻辑不可重入（切到一半又来切换会乱套），放在最低优先级意味着"切换永远排队等到所有中断处理完才发生"，天然串行化，还避免了中断嵌套里的栈搬家难题。

一次切换的完整接力，以任务甲让位给任务乙为例：

第一步，硬件自动压栈。进入异常时，硬件把八个寄存器（四个参数与临时寄存器、链接寄存器、程序计数器、程序状态寄存器）自动压入甲的任务栈。这八个是"硬件知道要救"的部分，无需软件插手。

第二步，手工保存其余寄存器。切换例程把另外八个被调用者保存的寄存器（四个编号靠后的通用寄存器加上几个平台寄存器）逐个压入甲的栈；若芯片带浮点单元且任务用过浮点，浮点寄存器组也要压。至此甲的完整现场全部躺在甲的栈里。

第三步，更新控制块。把甲的当前栈顶指针写回甲的控制块首字段——2.1 节说"栈顶指针放在控制块第一位"，此刻兑现。

第四步，挑选并恢复。调用挑选逻辑选出乙，取乙的控制块，读出乙的栈顶指针装入栈指针寄存器，然后反向执行第二步与第一步：弹出手工保存的寄存器，异常返回时硬件自动弹出那八个寄存器——程序计数器一换，处理器就开始执行乙的代码了。

/* 切换例程骨架（示意，已删去浮点与 SMP 分支） */
 PendSV_Handler:
    mrs     r0, psp             /* 取当前任务栈指针（任务用过程栈） */
    stmdb   r0!, {r4-r11}       /* 手工保存被调用者保存寄存器 */
    bl      vTaskSwitchContext  /* 内核挑选下一个任务，更新当前控制块指针 */
    ldr     r0, =pxCurrentTCB
    ldr     r1, [r0]            /* 取新任务控制块 */
    ldr     r0, [r1]            /* 读它的栈顶指针 */
    ldmia   r0!, {r4-r11}       /* 恢复手工部分 */
    msr     psp, r0             /* 装载新任务栈指针 */
    bx      lr                  /* 异常返回，硬件弹出其余八个 */
​

八行汇编，一次接力。顺带解释一个架构词汇：Cortex-M 的栈是"满递减"——压栈先减地址再存数，栈向低地址生长。这解释了 2.4 节溢出为什么向下踩邻居，也解释了栈底哨兵为什么设在低地址端。

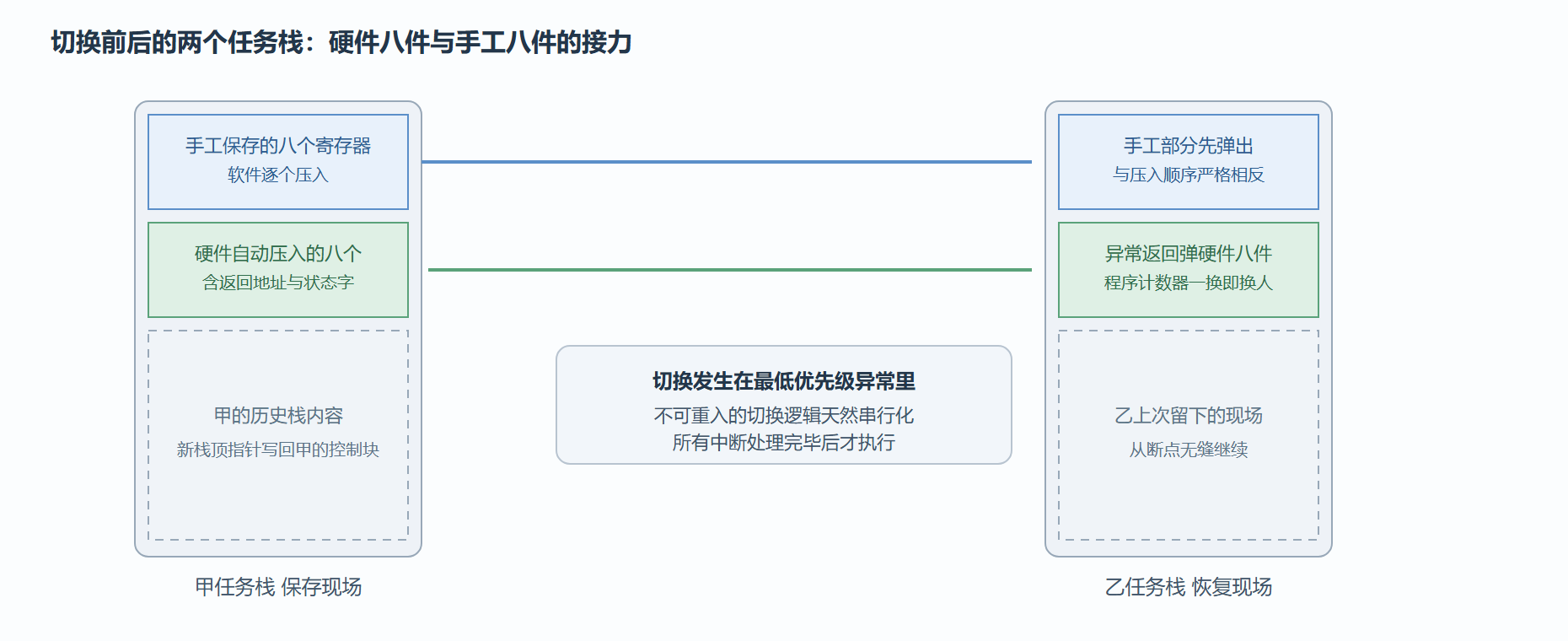

一次切换的栈帧接力

四、第一个任务：伪造现场送上天地

还有个先有鸡还是先有蛋的问题：切换需要"新任务的栈里已有现场"，可系统刚启动时所有任务都还没跑过，栈里哪来的现场？答案是内核的栈初始化函数替每个任务伪造一份初始现场：按真实切换后栈该有的样子，把任务函数地址放进程序计数器位置、参数指针放进第一个参数寄存器位置、程序状态字放进 Thumb 位（Cortex-M 只执行 Thumb 指令集，该位必须置一）、链接寄存器放一个"任务函数意外返回时"的兜底入口——2.1 节说任务返回等于掉出世界，兜底入口就是接住它的网（通常是死循环加断言）。

调度器启动函数随后做三件事：配置滴答定时器与中断优先级（把切换异常与滴答都设为最低优先级）、初始化就绪表、然后触发一个"启动服务调用"异常，它的处理函数直接取最高优先级任务的栈做恢复现场的动作——不做保存（没有旧任务可存）。异常返回的一瞬，处理器"以为"自己刚从中断回到任务，实际上它正进入第一个任务。启动过程骗过了硬件，干净利落。

💡 把这套机制记成一句排障口诀：任务栈里离栈顶最近的两层，是"手工八件"与"硬件八件"——硬故障后栈帧分析（第 7 章）全靠在这两层里找返回地址，判断故障发生在任务上下文还是中断上下文。

五、开销：这套机制的价目表

切换的代价是"手工八件"的压与弹加链表操作，在常见 Cortex-M 内核上典型量级是数百个处理器周期（不含浮点现场，带浮点翻倍不止）。滴答的开销则等于"每次滴答的固定成本乘以频率"——1 千赫兹滴答在 48 兆赫兹主频的芯片上约占百分之一强的处理器时间。两个数字都不算大，但它们是税：任务切得越频繁（优先级差小、事件越密），税越重。第 8 章会给出实测方法，把"我的系统交了多少调度税"变成可管理的指标；而本节的机制知识正是测量结果得以被解释的依据——比如"开浮点后切换时间近乎翻倍"这种现象，只有看过栈帧接力图才知道原因在浮点寄存器组也要进出栈。

本节要点回顾

• 滴答做四件事：推进计数、唤醒到期任务、同级轮转、裁决抢占——每件都设计成"通常无事可做"，税负压到最低；
• 就绪表三件套：按优先级分桶的链表管归属、位图管查找、环形步进管轮转，挑选成本与任务总数无关；
• 切换是栈间接力：硬件八件自动压、手工八件软件压、控制块存栈顶、反向恢复到新任务；
• 切换放在最低优先级异常里天然串行化，避开嵌套中断的栈搬家难题；
• 第一个任务的现场是伪造的：函数地址、参数、状态字、返回兜底，一次启动异常送入运行态；
• 价目表：单次切换数百周期、滴答固定成本乘频率——调度税可算可测，第 8 章实测。

机器在裸芯片上还是跑不起来——滴答从哪个定时器来、异常优先级谁配置、栈初始化怎么和编译器对齐？下一节看内核与芯片之间的那份契约：移植层。
