2.1 整体架构：内存、磁盘与元数据的三角协同

2.1 整体架构：内存、磁盘与元数据的三角协同

本节摘要：LevelDB 的整体架构可以概括成"一个二分法则 + 一套异步沉降机制"：内存追求极致的写入速度，磁盘保障海量容量与持久性，而元数据系统负责记录"哪个文件在哪一层、管哪个键范围"。本节给出这张三角协同的全景图，并走一遍写读两条微观旅程，帮你建立理解后续所有组件的地图。

本节地图

阅读完本节，你应当能够：

1. 画出 LevelDB 架构的三大域（内存、磁盘、元数据）及其职责
2. 解释"异步数据沉降"如何化解内存易失与磁盘持久的矛盾
3. 描述写路径的五步流程与读路径的查找顺序
4. 说明 Manifest 与 Current 在架构中的导航角色

一、问题与直觉

一个存储引擎最根本的矛盾是什么？是"内存快但易失，磁盘久但慢"。

如果只把数据放内存，重启就丢；只放磁盘，写入就慢。LevelDB 的解法不是二选一，而是让数据在两者之间流动：先落内存快速响应，再异步沉降到磁盘保证持久，同时用一套元数据记录全局状态。

你可以把它想象成一个图书馆：新书先登记在临时工作清单上（内存），方便立即查询；清单积累到一定规模，管理员把书归档到结构化的永久书架（磁盘）；同时有一本总目录（元数据）记录所有书的归档位置。整个架构就是围绕"三个部分的协同 + 数据在它们之间的有序流动"构建的。

二、核心原理

三大域：职责分明

内存域（高速、易失）：活跃 MemTable 承接所有新写入，Immutable MemTable 是冻结待刷盘的状态。目标是最大化吸收写入吞吐。

磁盘域（大容量、持久）：SSTable 文件按层级组织。Level-0 由内存直接刷出，文件间键范围可能重叠；Level-1 及以上通过 Compaction 生成，同一层内文件键范围不重叠、全局有序。

元数据域（记忆与导航）：Manifest 记录文件层级与键范围，Current 指向当前 Manifest，WAL 保证 MemTable 数据的持久性备份。

层级化的核心意义

为什么要分层？因为每一层的数据"整洁度"不同。L0 是内存直接倾倒的产物，键范围乱；L1+ 经过 Compaction 整理，同一层内文件间键范围不重叠。

这个设计的回报很直接：在 L1 及以上层级，给定一个键，至多只需检查一个 SSTable 文件。查找从"可能要看十个文件"变成"二分定位到唯一一个文件"。这是读路径能保持高效的关键。

两条微观旅程

写路径五步：

1. 序列化后追加 WAL（顺序写磁盘）
2. 插入活跃 MemTable（内存跳表）
3. MemTable 超阈值，转 Immutable，创建新活跃表
4. 后台线程把 Immutable 排序压缩刷成 L0 SSTable
5. 更新 Manifest，释放对应的 Immutable 与 WAL 段

读路径四站：

1. 查活跃 MemTable
2. 查 Immutable MemTable
3. 查 L0（键范围重叠，需检查所有可能文件）
4. 查 L1+（键范围不重叠，二分定位至多一个文件）

三、工程实践要点

架构特性对照

⚠️ 常见坑：读取延迟会因 Compaction 波动。这不是 bug，而是设计的一部分——后台合并与前台读共享磁盘资源。理解了这一点，你就不会在监控里看到延迟抖动时误判为"引擎坏了"。

💡 关键直觉：架构上最难的点是"数据在流动，但读者看到的视图必须是静止的"。解法是元数据版本化——读者锁定一个版本，后台随便改，读者不受影响。这个思想在第 2.4 节会展开。

SOURCE 独有事实

Compaction 策略的目标是控制下一层数据量约为当前层的 10 倍（默认放大系数为 10）。换句话说，每深一层，总数据量大致放大十倍，最终形成指数级的数据金字塔。这个"10 倍"数字是理解 LevelDB 写放大与读放大量级的基石——它也解释了为什么数据规模越大，深层文件越大，一次 Compaction 的代价越高。

四、深入展开：把架构当"系统"而非"组件清单"

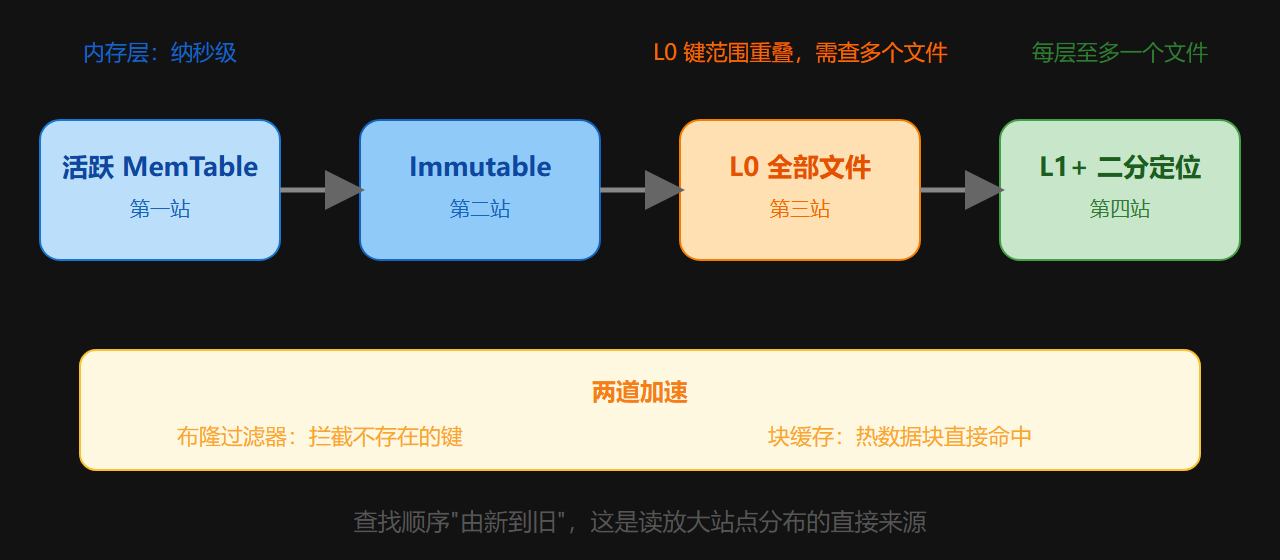

图：一次读操作的四站旅程

为什么必须是异步的

本节强调"异步数据沉降"，这个词值得掰开揉碎。异步的本质是：把代价高昂的操作从调用者的时间线上剥离出去。MemTable 满了要刷盘，这是耗时操作；如果同步执行，写入线程就必须等刷盘完成才能继续——写入吞吐瞬间塌方。异步让"刷盘"由专门的后台线程消化，调用者写完就返回，时间线上的阻塞被转移到后台。

但这带来一个新问题：如何保证"异步"不出乱子？答案是状态转移的明确性——活跃 MemTable 冻结为 Immutable 是瞬间的、确定的状态转换；后台刷盘只对 Immutable 负责；新写入只对新的活跃 MemTable 负责。三者各管一段，靠状态切换衔接，这就是异步系统能保持正确性的原因。它再次印证了架构哲学：清晰的状态边界，是异步系统不出错的根基。

内存域与磁盘域不是对立的，是流水线

很多初学者把"内存"和"磁盘"理解成"二选一"，其实在 LevelDB 里它们是流水线的两端。数据不会"存在内存里"或"存在磁盘里"，而是"正在从内存流向磁盘"。理解了这个流水线视角，你就能解释许多看似矛盾的现象：

• 为什么刚写入的数据立即就能读到？因为它在 MemTable 里，读取第一站就是内存
• 为什么重启后刚写入的数据还在？因为 WAL 里记着账，恢复时重放
• 为什么删除后空间不立刻释放？因为墓碑要等它从 L0 流到深层，Compaction 才能清除

整个 LevelDB 就像一条传送带：写入在头部进料（内存），整理在中间分拣（Compaction），最终在尾部入库（深层 SSTable）。读操作是这条传送带上的"抽查员"，元数据是传送带的"调度图"。

架构上最容易被低估的角色：元数据

在三大域里，元数据域最不起眼，却承担着"没有它系统就失忆"的重任。没有 Manifest，系统不知道磁盘上有哪些文件、各管哪些键；没有 Current，系统重启时不知道从哪个 Manifest 开始恢复；没有 WAL，内存里的最新数据在崩溃后无从重建。

从工程角度看，元数据是"状态持久化"的核心：文件数据本身是结果，元数据是"这个结果是如何一步步到达的"记录。把元数据设计成日志（Manifest），比设计成"当前状态快照"更优雅——因为快照更新需要覆盖写，而日志只需要追加。这正是"只追加"哲学在元数据层的又一次贯彻。

一个架构视角的进阶问题

有人会问：为什么不把 Manifest 也做成"不可变文件 + 版本切换"？实际上它已经是了——Manifest 本质是记录版本变更的日志，Current 就是"指向当前版本"的指针，这跟 SSTable + Version 的模式如出一辙。你会发现 LevelDB 的设计有一个强烈的自相似性：无论数据层还是元数据层，都用"追加日志 + 当前指针 + 不可变快照"这三件套。识别出这种自相似模式，比记住每个组件的名字有用得多——它能帮你快速理解任何 LSM 系系统的结构。

常见问题

问：LevelDB 只有一个后台线程做 Compaction 吗？ 标准实现里是的——一个后台压缩线程负责 Immutable 落盘和层级合并。这是"单写者模型"的自然延伸，换来实现简单，代价是 Compaction 吞吐有上限。这也是 RocksDB 引入多线程 Compaction 的动机。

问：如果磁盘写满了会怎样？ 写入会失败并返回错误状态，这是可预期行为。但更隐蔽的风险是 Compaction 需要临时空间（新旧文件并存），如果空间不足，压缩会被卡住，进而触发写停顿。所以运维上建议预留至少一倍数据量的空闲空间，这是 LSM 系引擎的通用经验。

问：整体架构对理解读放大有什么帮助？ 架构图就是读放大的说明书——读请求要依次经过 MemTable、Immutable、L0（可能多个文件）、L1+（每层一个文件），每多一站就多一次潜在 I/O。看到架构图，你就知道读放大的"站点"在哪里，也就知道该从哪个参数下手。

用架构回答一个实际问题：写入后立即读为什么快

理解整体架构后，一个常见困惑自然解开：为什么刚写入的数据，紧接着 Get 就能立刻读到、而且很快？因为在"由新到旧"的读取顺序里，第一步就查 MemTable——刚写入的数据就在那里，内存命中，纳秒级返回。数据甚至在它还没落盘的时候就已经可读。

这个特性的工程含义很直接：对于"写入后立即读回"的高频模式（比如会话状态、缓存回填），LevelDB 天然友好。反之，如果你的业务是"写一批、很久以后才读"，内存缓冲的优势就体现不出来了，读取要深入磁盘，这才是读放大会显现的场景。同样一张架构图，换一个访问模式，结论完全不同——这就是"架构服务于访问模式"的实例。

架构视角下的一次故障演练

用一个故障场景把架构图"用起来"：假设某个节点突然断电，重启后系统如何恢复？答案是三个组件依次接力：CURRENT 文件定位最新的 Manifest → 回放 Manifest 重建文件层级视图 → 回放 WAL 重建内存里尚未刷盘的数据。三个组件各管一段，缺一个都无法完整恢复。

这个演练说明：架构图的三个域不只是"静态分工"，还是"故障恢复的接力链"。理解这条链，你就知道为什么 CURRENT、Manifest、WAL 一个都不能少，也知道为什么说"元数据域是系统的记忆"——记忆一旦缺失，磁盘上再多数据文件也只是一堆"失忆的档案"。把架构图当作故障演练的地图来用，比把它当成静态示意图理解得深得多。

要点串联

• 要点一：LevelDB 架构 = 内存域（写入入口）+ 磁盘域（持久归宿）+ 元数据域（全局记忆）。
• 要点二：异步数据沉降化解"内存易失 vs 磁盘持久"的矛盾。
• 要点三：L0 文件键范围重叠，L1+ 层内键范围不重叠且全局有序，这是读路径高效的关键。
• 要点四：写路径五步、读路径四站，核心原则是"由新到旧"的查找顺序。
• 要点五：Manifest 记录文件层级与键范围，Current 是定位当前 Manifest 的唯一入口。
• 要点六：层级数据量约 10 倍增长，塑造了读放大与写放大的量级。

下一节我们钻进内存域，看 MemTable 的双缓冲机制如何支撑写入不停顿。
