3.1 结构材料

3.1 结构材料

本节摘要：结构材料是 MEMS 的力学脊梁。本节讨论微尺度下材料行为如何被改写：单晶硅凭什么当"力学基准"、多晶硅的应力梯度如何引起翘曲又如何驾驭、SU-8 与 PDMS 怎样守住柔性边界、电镀金属薄膜的疲劳与残余应力问题何在。读完可按刚度需求、工艺兼容性与生物相容性完成结构选材。

本节地图

阅读完本节，你应当能够：

1. 解释微尺度下弹性张量为何不再"普适"，表面应力如何改写刚度。
2. 分清单晶硅与多晶硅作结构材料的长处与局限。
3. 说明应力梯度怎样让微梁释放后翘曲，以及 Stoney 公式在此的角色。
4. 比较SU-8 与 PDMS 的物性差异及各自的用武之地。
5. 解释金属薄膜疲劳寿命为何与晶粒尺寸强相关。

一、问题与直觉

造一面微镜，需要一根扭转梁：软到能转，硬到扛得住镜面。仿真里梁的刚度由杨氏模量定，于是去翻手册——单晶硅某晶向 130 GPa，换个方向 169 GPa。手册没说谎，却漏了一个要命的事实：梁宽一旦压到 200 nm 以下，实测有效模量可能缩水 15%。

原因在表面：原子悬键自带的拉应力开始"越权"改写本构关系。宏观材料的性能由体相说了算，界面可以忽略；微尺度下比表面暴涨，表面应力挤进了刚度的一部分。这便是本节的核心命题：MEMS 结构材料的"性能"，是工艺、结构、性能三点博弈出的动态平衡，脱离制造过程根本无从定义。

二、核心原理

2.1 本构重构：微尺度下材料行为的范式迁移

教科书里弹性张量是普适常数；在 MEMS 里，它成了尺寸与表面/界面状态的显函数。修正来自三类效应：

• 表面应力效应：表面悬键的拉应力在纳米尺度显著参与整体刚度。2 μm 厚、5 μm 宽的硅梁，表面效应贡献不足 0.5%；梁宽缩到 100 nm，占比跳到 8% 以上——谐振频率的偏移足以冲出工艺容差。
• 晶界主导的塑性：多晶硅膜由几十纳米的晶粒拼成，晶界是高能非平衡界面。循环载荷下，晶界沦为位错塞积与空洞形核的温床，疲劳寿命对晶粒尺寸高度敏感（实验拟合指数约 2.3）：晶粒从 80 nm 长到 150 nm，同应力幅下寿命可翻近四倍。
• 尺寸改写的缺陷统计：宏观世界里缺陷是"小概率事件"；微米尺度下，一个缺陷就能主导器件命运。

2.2 硅基晶体：从半导体基石到力学基准

单晶硅在 MEMS 里的王座无人撼动，靠的是它在微尺度下罕见的"力学纯净"与"设计可编程"。

各向异性是一支画笔。 杨氏模量、压阻系数、热胀系数全都随晶向剧烈变化：沿 <110> 方向做硅悬臂，面内弯曲的有效模量约 169 GPa；版图转 45° 换到 <100>，跌到 130 GPa。设计师只要转一转版图角度，就能在同一片晶圆上排布刚度相差 30% 的多种谐振单元，工艺一步不改。更妙的组合是：<110> 梁借压阻效应做高灵敏应力感知，<100> 梁做低噪声驱动——物理共生、功能分家。

多晶硅是务实的折中。 单晶硅断裂韧性只有约 0.7 MPa·m^0.5，天生脆，扛不了大变形；模量又高，静电驱动电压下不来。多晶硅走 LPCVD 路线，晶粒尺寸、取向分布、掺杂浓度皆可精调。但它有一个常被轻慢的关键参数——应力梯度。

理想薄膜应该零应力，现实中的多晶硅却常是底部受压、顶部受拉的分布。这个梯度让微梁释放后直接翘曲，曲率半径由 Stoney 公式的推广式给出：2 μm 厚的多晶硅，每微米 1 MPa 的应力梯度就能弯出 10 mm 量级的曲率半径——半径听着不小，落到 100 μm 长的微镜上就是超过 1° 的静态偏转。所以 X-FAB、Teledyne DALSA 这些代工厂都把应力梯度列为一线监控参数，管控精度做到 0.1 MPa/μm 量级。

2.3 聚合物：柔性边界的拓扑革命

聚合物不比拼模量峰值，而是在可变形性、生物相容性与低成本制造之间开辟第三条路。SU-8 与 PDMS 是这枚硬币的两面。

SU-8 把"刚性聚合物"做到极致。 这种负性环氧光刻胶，曝光区的环氧基团在酸催化下阳离子聚合成致密交联体，未曝光区被溶剂溶净。单次光刻即可做出深宽比高达 1000:1 的结构——比如 100 μm 高、100 nm 宽的纳米柱阵。这项本领在生物 MEMS 里掀了桌：传统硅微柱受各向异性刻蚀限制做不出纳米间隙，SU-8 微柱却能垂直生长、间隙精度 ±5 nm，正好对上外泌体（30–150 nm）的尺寸筛分窗口，高密度细胞捕获芯片由此诞生。

PDMS 演"柔性聚合物"的哲学。 主链 Si-O、侧基甲基，玻璃化温度约 -50 ℃，链段几乎想动就动。PDMS 微通道贴上活体组织时，0.5–3 MPa 的模量与软组织相仿，界面应力集中大幅缓解，硅探针植入常引发的胶质瘢痕也随之减轻。哈佛 Wyss 的器官芯片平台即以 PDMS 为基底，复现肺泡-毛细血管屏障的气体交换动力学。

但柔也生忧：PDMS 的命门是小分子渗漏——疏水网络里 0.3–0.5 nm 的自由体积孔洞，恰够药物分子慢慢溜走。对策有二：表面钝化（氧等离子体生成 5–10 nm 氧化层）或本体改性（共混亲水 PEG 链段）；后者提升生物相容性的同时可能削弱模量——又是那道三难选择题。

2.4 金属与合金：微尺度下的力-电协同体

金属薄膜常被草率地当作"电极"；尺寸进微米之后，它们其实是力-电-热多场耦合的活性介质。

电镀镍微执行器的可靠性瓶颈在薄膜疲劳。宏观镍的疲劳裂纹从表面划痕起家；5 μm 厚的电镀镍膜，裂纹却偏爱在晶界的应力诱发空洞处萌生。往镀液里加微量硼或磷作晶界"钉扎剂"，激活能可提升 15%，1e6 次循环下的许用应力抬高 25%。

金是 RF MEMS 开关触点的常客：导电好、化学惰。可触点缩到 10 μm 级后，接触电阻不再服从宏观 Holm 理论，改由量子隧穿与表面氧化层共同裁决——间距小于 2 nm 时隧穿概率骤增；表面多 0.5 nm 氧化层，接触电阻能涨两个数量级。这也解释了工业级金电镀为何对后处理如此苛刻。

铜的故事属于热管理。大功率 MEMS 激光器把铜微热沉垫在激光二极管底下，散热好坏全看界面热阻；界面溅一层 2 nm 钛钨过渡层，热阻即可压到约 5e-8 m²K/W——界面"缺陷"反手成了热输运的功臣。

金属的终极考题是残余应力的精密调度：10 μm 电镀镍膜的残余应力常在 -200 到 +150 MPa 之间晃。前沿做法是应力梯度工程——周期性调制电镀电流密度，或在沉积中途垫超薄应力缓冲层，人为"排版"应力分布，让结构释放后呈现预设的、甚至有益的曲率。

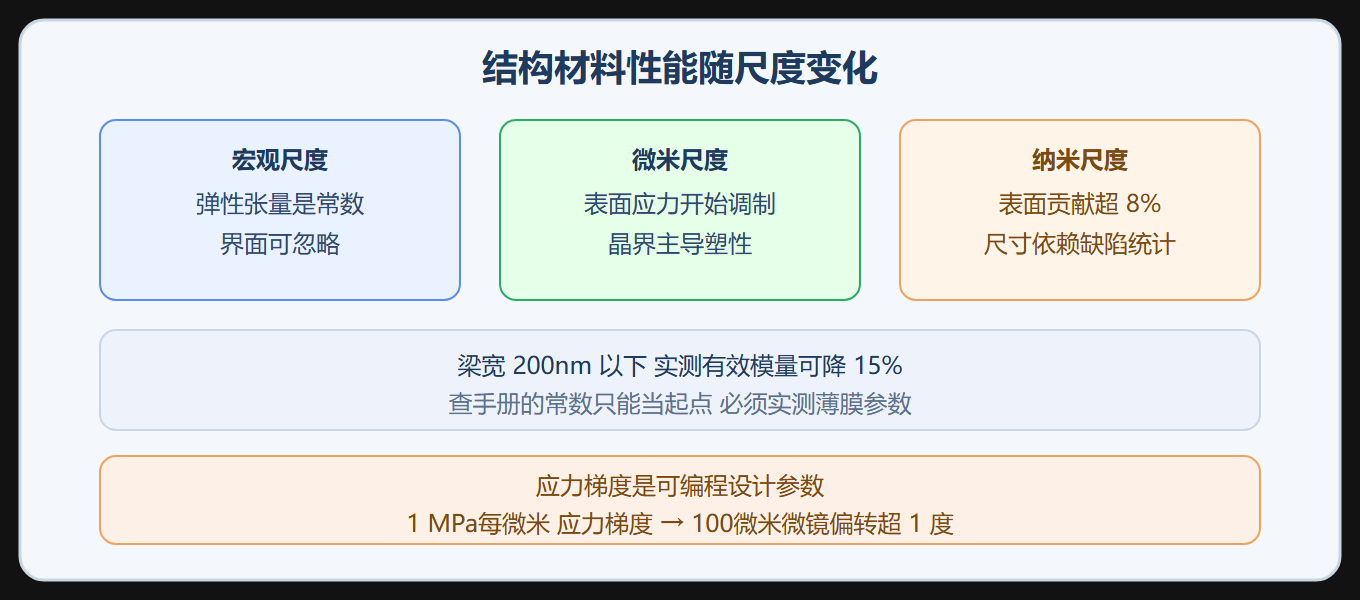

结构材料的尺度效应分层

三、工程实践要点

3.1 结构材料选型对照表

⚠️ 常见坑：查材料手册直接取杨氏模量进仿真，忽略了应力梯度与表面效应。对 2 微米以下的薄膜，必须用实测有效模量，否则谐振频率预测会整体跑偏。
💡 关键直觉：应力梯度是可编程的设计参数，不是必须消除的误差。学会"利用应力"（比如预设有益曲率）比只会"消除应力"高一个段位。

3.2 从"选材料"到"编排材料"

结构材料的走向，是从单一材料扛单一功能，转向多材料异质集成。可注射式 MEMS 神经探针是样板：15 μm 超薄单晶硅主体保证刚性穿刺，表面 2 μm 导电水凝胶提供柔软组织界面，尖端电镀铂微电极负责精准刺激——三件套协同，免疫反应降七成、信噪比翻三倍。所谓选材料，其实是在编排一场多材料合奏的微观交响。

补充讨论：把"应力"当设计变量

多晶硅的应力梯度值得多费笔墨，因为它是新手最常翻车的地方。1 MPa/μm 的梯度、2 μm 的膜，对应 10 mm 级曲率半径——数字看着温和，换算到 100 μm 微镜的端部，就是 1° 以上的静态偏转，足够让光学读出全盘报废。

这里有一个值得玩味的反转：应力未必是敌人。代工厂已经练出"应力梯度工程"的功夫——调制电流密度、插入缓冲层，把应力分布排成想要的样子，让释放后的结构带着预设曲率出场，比如给光学微镜定制 1 m 曲率半径去预先抵消封装应力。会用应力的，总比只会消应力的高一档。

再把镜头拉远：硅的统治也遇到挑战者。碳化硅手握 450 GPa 模量、2700 ℃ 熔点与卓越化学惰性，在高温高压强腐蚀场景崭露头角——MIT 的碳化硅微谐振器在 600 ℃ 下 Q 值仍过万，把硅器件甩在身后。"硅是唯一答案"的时代正在谢幕，设计者手里多了几把新尺子；只是每把尺子的使用说明书，都得重新读一遍。

温故知新

• 本构重构：表面应力、晶界塑性、缺陷统计在微尺度重写材料行为。
• 单晶硅：各向异性当画笔，力学纯净，可惜又脆又爱粘连。
• 多晶硅：掺杂可调，应力梯度是头号大敌，必须当核心参数盯防。
• SU-8 与 PDMS：刚性精密对柔性亲和，分守微流控与生物接口两座山头。
• 金属薄膜：疲劳起于晶界空洞，接触电阻听命于量子隧穿。
• 应力工程：从"消除应力"到"利用应力"，是高端工艺的分水岭。

下一节看"功能材料"——结构材料撑起骨架，功能材料赋予灵魂。压电、铁电材料怎么靠晶体对称性吃饭，是本节的核心。

工程速查与实例核算

选结构材料时常用品质因数做量化比较，下面是一段可复用的评分脚本。

# 常见 MEMS 结构材料关键参数对比与 E*强度/密度 排序
mats = {
    # 名称: (E GPa, 断裂强度 GPa, 密度 g/cm3)
    "单晶硅":   (160, 7.0, 2.33),
    "多晶硅":   (160, 3.0, 2.33),
    "氮化硅":   (300, 6.0, 3.10),
    "碳化硅":   (410, 9.0, 3.20),
}
scored = sorted(((n, p[0]*p[1]/p[2]) for n, p in mats.items()), key=lambda t: -t[1])
for n, s in scored:
    print(f"{n:6s} 刚度x强度/密度 = {s:6.1f} (GPa^2·cm3/g)")
​

SOI 圆片选型速查（100/150 mm 常用规格）
--------------------------------------
器件层厚度 : 5 / 10 / 20 / 60 um，TTV < ±0.5 um
埋氧层 BOX : 0.5 / 1 / 2 um，击穿场强 > 5 MV/cm
衬底       : 500 um 体硅，电阻率 1-20 Ohm·cm
关键优势   : BOX 天然做刻蚀停止层，器件层厚度即结构厚度
​
