第3章 MEMS材料科学
第 3 章 · MEMS 材料科学
章节摘要：本章回答"MEMS 用什么材料做、为什么"的问题。微米尺度下，材料的本征行为发生范式跃迁——表面能开始与体相性能分庭抗礼，界面态密度主导器件行为，残余应力成为设计变量。我们按"结构材料→功能材料→表征技术"三层展开：先看硅、聚合物、金属三类结构材料如何扛起力学骨架；再看压电、铁电等功能材料如何"主动参与"换能；最后讲清纳米压痕、XRD、拉曼等表征手段如何"听懂"材料的语言。
本节导航
阅读完本章，你应当能够：
- 说出微尺度下材料行为相比宏观的三大范式迁移。
- 对比单晶硅、多晶硅、聚合物、金属作为结构材料的适用场景。
- 解释压电材料的功能表达为什么取决于晶体学对称性。
- 理解应力梯度如何导致微梁翘曲，以及如何控制。
- 说明纳米压痕、XRD、拉曼在表征体系中的分工与互证关系。
核心概念速览
金句：在 MEMS 里，材料不是"被选择的成分"，而是"系统性能的第一性原理"——它既当梁柱，又当神经。
⚠️ 阅读提示：别把本章当成"背参数表"。MEMS 里材料性能是"带性格的变量"——工艺、界面、缺陷都会改写它。参数要当"有效性能"来理解。
💡 自测方法：读完 3.1 后，解释为什么同一个硅梁沿不同晶向刚度能差 30%，答出来说明各向异性的直觉建立了。

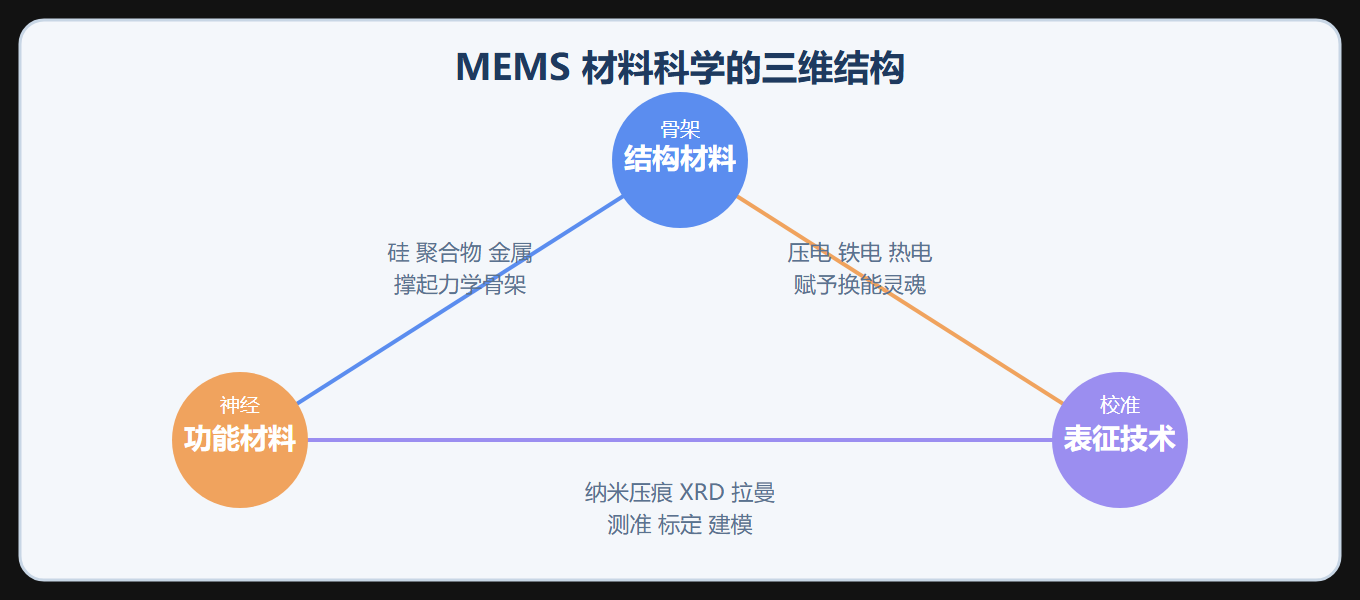

材料科学的三角结构
子章节导航
3.1 结构材料
硅为什么是"力学基准"，多晶硅的应力梯度怎么控制，SU-8 与 PDMS 如何承担柔性边界，电镀金属薄膜的疲劳与残余应力问题。
3.2 功能材料
从压电张量语言讲起，看 AlN、PZT、ScAlN 等材料如何以晶体对称性定义功能，以及牺牲层、界面工程这些"让功能落地"的配套技术。
3.3 材料表征技术
纳米压痕与微悬臂弯曲如何测微观力学，XRD、拉曼、EBSD 如何解析晶格状态，跨尺度表征如何支撑可靠性建模。
子章节之间的逻辑关系
3.1 结构材料（撑起骨架） │ ▼ 3.2 功能材料（赋予灵魂）──► 3.3 表征技术（验证与校准）
先知道"用什么撑"，再知道"什么来感知/驱动"，最后用表征手段把前两者的性能参数"测准、标定、建模"。三者构成材料科学的完整闭环，也是后续工艺与可靠性章节的数据源头。
章节脉络解读
材料科学常常被初学者当成"背参数表"的章节——元素、模量、应力、晶向，看起来全是需要记忆的散点。这一章的写作刻意避免了这种处理方式，原因很简单：MEMS 里没有"独立存在的材料性能"，材料一旦进入微米尺度，它的行为立刻被工艺、被界面、被缺陷重新定义。
以硅为例。教材会告诉你单晶硅杨氏模量约 170 GPa，断裂强度约 7 GPa（微米级实测）。但一个合格的设计师必须同时知道：DRIE 刻蚀后的侧壁晶格损伤会让局部模量明显下降；薄膜里的应力梯度会让释放后的梁翘曲；表面吸附的水汽会影响长期疲劳。也就是说，"硅的性能"是一个随工艺条件变化的分布，而不是一个常数。这一章的三个小节正是按这个逻辑组织的：先看结构材料在"撑骨架"时有哪些坑，再看功能材料在"换能"时靠什么吃饭，最后看表征技术怎么把材料的"真实状态"测出来。
阅读建议：把材料当成"带性格的变量"，而不是"可查表的常量"。每遇到一种材料，问三个问题：它的本征属性是什么？微加工会怎么改变它？界面上会发生什么？把这三个问题的答案拼起来，才是你在设计中真正要用的"有效性能"。这样读下来，3.3 节的表征技术就不会显得枯燥——它其实是给前两节讲的"材料性格"提供检测工具。
与全书的连接
材料是 MEMS 一切性能的物理载体，本章的知识会反复被后续章节调用。第 4 章工艺里的刻蚀选择比、沉积应力、释放成败，全部取决于材料属性；第 5 章仿真里的杨氏模量、压电系数、残余应力，必须用本章表征技术实测的数据；第 7 章可靠性里的疲劳、蠕变、界面退化，本质是材料在服役环境下的行为演化。读本章时，请把每个材料参数都想象成"这个数值会怎样进入仿真、怎样影响工艺、怎样决定寿命"——只有把材料放进整个系统里去理解，这些参数才有意义。
本章要点速查
| 节 | 一句话核心 | 关键概念 |
|---|---|---|
| 3.1 结构材料 | 硅、聚合物、金属撑起力学骨架 | 各向异性、应力梯度、疲劳 |
| 3.2 功能材料 | 压电、铁电材料赋予换能灵魂 | 晶体对称性、死层、界面工程 |
| 3.3 表征技术 | 测准、标定、建模材料参数 | 纳米压痕、XRD、拉曼、残余应力 |
前置知识与后续延伸
- 前置知识：第 2 章的换能机制是功能材料的理论基础；高中化学的晶体概念即可起步。
- 后续延伸：本章的残余应力、应力梯度概念直接决定第 4 章工艺中的释放成败；材料表征得到的关键参数（杨氏模量、压电系数、应力分布）是第 5 章仿真的输入；材料可靠性问题在第 7 章失效分析中反复出现。
