第5章 设计仿真与建模

第 5 章 · 设计、仿真与建模

章节摘要：本章讲 MEMS 的"数字孪生中枢"——在硅片尚未蚀刻之前，如何让千种构型在虚拟空间中完成生死试炼。我们按"集中参数建模 → 有限元分析与多物理场耦合 → 设计工具链"三层展开：先看用等效电路快速建立物理直觉的集中参数法；再看高保真的多物理场有限元仿真如何处理强耦合；最后落到底层工具链（DRC、蒙特卡洛、工艺感知建模）。读完你将理解为什么"仿真驱动设计"正取代"试错流片"。

上手前先明确

阅读完本章，你应当能够：

1. 说清集中参数建模的物理正当性与适用边界。
2. 理解机械-电-流体类比的共轭变量系统。
3. 区分单向耦合、双向耦合、全耦合瞬态三种仿真架构。
4. 说明 MEMS 的 DRC 与 IC 的 DRC 有何本质区别。
5. 理解蒙特卡洛分析如何量化工艺变异对性能的影响。
6. 描述数字孪生如何贯穿 MEMS 全生命周期。

核心概念速览

金句：建模不再是"简化现实"，而是"重构现实的解释框架"；仿真不再是"预测结果"，而是"推演物理本质的思辨实验"。

⚠️ 阅读提示：每个模型都在做某种简化，知道简化在哪里、误差有多大，比会按按钮重要得多。"仿真完美收敛"不等于"模型正确"。
💡 自测方法：读完 5.1 后，用一句话解释"为什么谐振器 Q 值过高反而会拖慢响应"，能说清楚说明你抓住了集中参数建模的精髓。

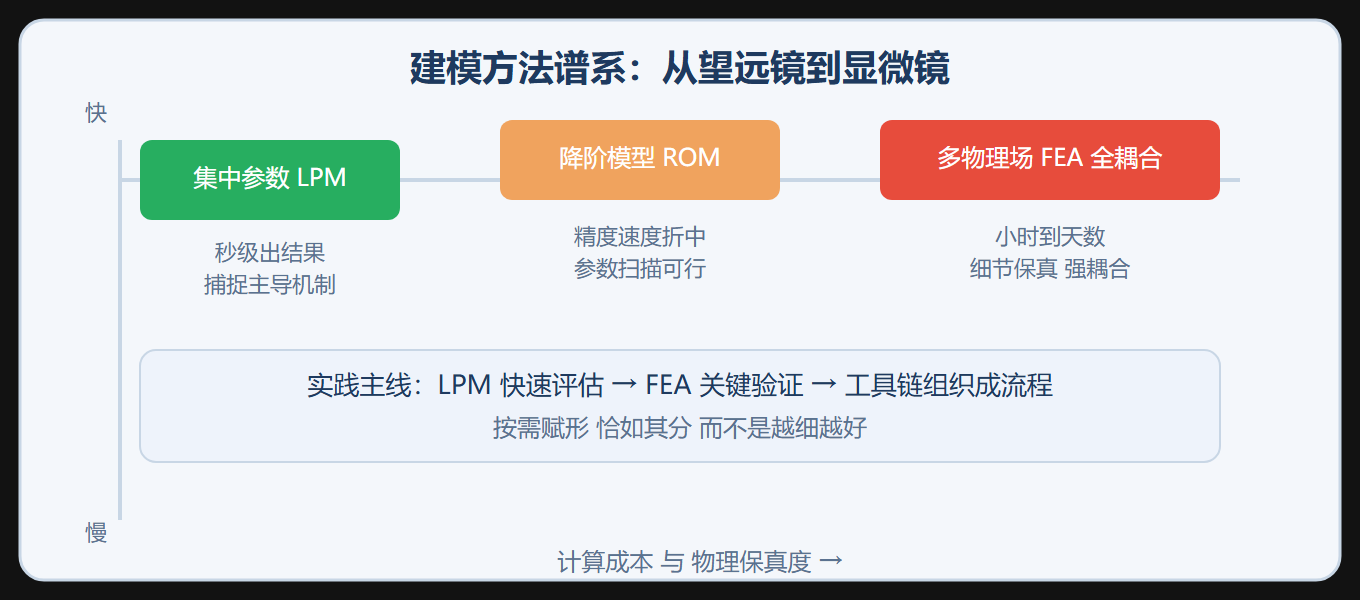

建模方法的精度-速度取舍

子章节导航

5.1 集中参数建模

为什么必须"坍缩"连续体为离散节点，机械-电-流体如何类比，传递函数与频率响应如何成为动态灵魂，封装接口如何补齐最后一公里。

5.2 有限元分析与多物理场耦合

为什么 MEMS 天生呼唤多场耦合，FEA 如何把偏微分方程译成代数方程组，三种耦合架构的取舍，三大核心场景的深度解剖。

5.3 设计工具链

MEMS 工具链为何不是 IC EDA 的移植，DRC 如何从几何正确走向物理鲁棒，蒙特卡洛如何在混沌工艺中锻造确定性信心。

子章节之间的逻辑关系

5.1 集中参数（快速直觉）──► 5.2 有限元（高保真细节）
        │                              │
        └─────────── 5.3 工具链（把两者组织成流程）
​

集中参数模型提供"工程望远镜"看因果，有限元提供"物理显微镜"看细节，工具链把两者组织成可重复、可验证、可传承的工程流程。三者构成从快到细、从粗到精的完整设计体系。

章节脉络解读

这一章讲的是 MEMS 开发的"虚拟世界"，但它的重要性绝不亚于任何工艺章节——因为在 MEMS 领域，一次流片失败的成本往往是数十万到数百万人民币、外加数周时间。能在虚拟世界里多暴露一个问题，就等于在现实世界里省下一大笔钱。

这一章的三节正好对应三种"虚拟化粒度"。5.1 集中参数建模是"最粗的粒度"：把器件当成弹簧、质量、阻尼、电容的组合，用等效电路快速估算谐振频率、灵敏度、带宽，适合方案筛选和物理直觉建立。5.2 有限元分析是"最细的粒度"：把几何离散成百万级网格，处理静电-结构-热-流体的强耦合，适合关键结构的详细验证和失效机理分析。5.3 工具链则是把这两者组织成"工程流程"：DRC 检查可制造性、蒙特卡洛量化工艺变异、PDK 连接设计与代工厂。

阅读时建议把握一条主线：从粗到细、从快到准、从单点到系统。真正的工程实践不是"只用一种方法"，而是用 LPM 快速迭代、用 FEA 关键验证、用工具链把两者规范化的混合流程。这一章的难点在于理解"模型永远有边界"——每个模型都在做某种简化，知道简化在哪里、误差有多大，比模型本身更值钱。

与全书的连接

建模与仿真把前面几章的知识"数字化"，又为后面章节提供"预言"。第 2 章的换能机制与第 3 章的材料参数，是建模的输入；第 4 章的工艺变异，是仿真必须处理的不确定性；第 6 章的器件设计，靠仿真在流片前完成优化；第 7 章的可靠性预测，依赖仿真建立的失效物理模型。读本章时，请把"模型"理解为一种有边界的认知工具——每个模型都在做某种简化，知道简化在哪里、误差有多大，比会按按钮重要得多。这也是本章反复强调"模型驱动创新"的原因：仿真的价值不在替代实验，而在用最少的流片次数逼近最优设计。

本章要点速查

前置知识与后续延伸

• 前置知识：第 2 章换能机制与第 3 章材料参数是建模输入；懂一点电路（电容、电阻、电感）有助于理解集中参数法。
• 后续延伸：建模得到的关键性能指标（谐振频率、Q 值、灵敏度）在第 6 章器件设计中反复使用；工艺变异建模直接支撑第 7 章可靠性预测。
