5.1 集中参数建模

5.1 集中参数建模

本节摘要：集中参数建模（LPM）把连续体压缩成离散节点，把偏微分方程降为常微分方程，把多场耦合翻译成跨域类比。本节先论证它的物理合法性（尺度分离），再铺开机械-电-流体的类比体系，讲透传递函数与频率响应的用法，最后补上封装接口建模这"最后一公里"。读完即可用等效电路快速估算 MEMS 器件行为。

先说结论

阅读完本节，你应当能够：

1. 用尺度分离原理解释 LPM 为何是一次合理的"认知降维"。
2. 默写机械、电路、流体三个域的共轭变量与三类基本元件对应。
3. 写出典型 MEMS 谐振器的传递函数，说明谐振频率与 Q 的含义。
4. 在传递函数中找到静电"刚度软化"与吸合失稳的痕迹。
5. 说明封装与接口建模为何是 LPM 从裸芯走向系统的最后一公里。

一、问题与直觉

一束激光打在微悬臂末端，反射光斑在探测器上轻轻晃动——梁在振动。要算它的谐振频率，一条路是建百万网格的有限元模型跑几小时；另一条路，是拿一个质量块、一根弹簧、一个阻尼器搭个二阶系统，十秒出答案。

第二条路就是集中参数建模（LPM）。它不画应力云图、不追电荷轨迹，只用几个弹簧、电阻、电容与质量块，就给整套微系统立起一座可计算、可预测、可优化的认知脚手架。这不是偷懒式的简化，而是一次深思熟虑的降维——空间连续体坍缩为节点，偏微分方程压扁成常微分方程。

有人会问：算力如此便宜的年代，还要"粗糙"的 LPM 干什么？因为价值不在算力，而在物理洞察与决策速度。有限元交出的是一坨高维场数据——精确，却回答不了"这器件在 100 Hz 振动下信噪比多少"这类系统问题。打个比方：FEM 是物理显微镜，LPM 是工程望远镜，一个看细节，一个指因果。

二、核心原理

2.1 物理正当性：尺度分离原理

LPM 站得住脚，靠的是 MEMS 里三组彼此分离的尺度：

• 几何尺度：梁长、膜厚这类特征尺寸，比晶格常数大许多个量级，又比宏观装配件小许多个量级——中间地带刚好容得下"离散节点"假设。
• 波长尺度：看工作频率对应的弹性波波长。典型 MEMS 谐振器频率约 1 MHz、声速约 8000 m/s，波长约 8 mm，是器件尺寸（约 100 μm）的近百倍——结构内的应力应变因此可以按准静态处理。
• 时间尺度：机械振动周期远长于热扩散时间与电子弛豫时间，热-电-力耦合于是可拆成"稳态热场 + 瞬态力响应"两步走。

波长盖过结构、周期盖过弛豫，偏微分方程就有理由退化成常微分方程，整个结构由一小组状态变量（位移、电荷、流量）完整代言。这种坍缩不是失真，而是把主导机制从背景里锐化出来。

2.2 跨域统一：机械-电-流体类比

LPM 最漂亮的贡献，是给所有物理域配了一套统一语法。钥匙在于识别各域的"共轭变量对"：任何域里，功率都等于某个"努力量"乘某个"流量"。

三类基本元件的对应随之顺理成章：

• 惯性元件（存动能）：质量 ↔ 电感 ↔ 流体惯性；本构是"努力量正比于流量对时间的导数"。
• 弹性元件（存势能）：弹簧 ↔ 电容 ↔ 流体顺应性；本构是"努力量正比于流量对时间的积分"。
• 耗散元件（耗能量）：粘滞阻尼 ↔ 电阻 ↔ 流体阻力；本构是"努力量正比于流量"。

这套类比直接养出了 MEMS 的"电路思维"：像调滤波器一样规划微镜扫描轨迹，像看 RLC 谐振一样预判陀螺模态耦合，像算 RC 常数一样估微泵启动延迟。博世 2022 年开发新一代车规压力传感器时，把硅膜变形、封装腔气压、引线寄生电容统统译成等效电路，两周便锁定高频噪声元凶——引线电感与膜电容串成的谐振峰——省下三轮昂贵流片。

2.3 从结构到行为：传递函数与频率响应

类比给出"词汇"，传递函数才是"语法"。以静电驱动微悬臂为例：机械侧压成质量-弹簧-阻尼单自由度系统，驱动侧当作随电压变化的力源；忽略高阶项后做拉普拉斯变换，传递函数唾手可得。

最要紧的信息藏在分母：直流偏压会引入"等效刚度软化"，谐振频率随偏压上升而一路下滑，等效刚度归零的那一刻就是静电吸合。在 LPM 里预演这场事故只需盯住极点轨迹——偏压增大，极点沿复平面滑向原点，两极点在实轴上撞在一起，即为吸合阈值。这就是"分析"的效率：不用流片，极限已见分晓。

再看频率响应（Bode 图）：-3 dB 带宽定动态响应快慢；谐振峰的高矮胖瘦直连品质因数 Q，即能量损耗水平，是真空封装设计的核心指标；相位裕度裁定闭环稳定性；零点位置则透露反谐振或陷波的存在。

IMEC 2023 年做 AR 眼镜硅微振镜时，用 LPM 传递函数横向比较三种支撑梁构型的扫描线性度：Z 形梁因多出一个弹性支点，在传递函数里生成一对复零点，恰好削平主谐振峰旁的相位畸变，±15° 扫描范围内线性度做到 0.5% 以内——有限元还在排队，结论已经出炉。

2.4 封装与接口：最后一公里

LPM 的最终考题是能否顺利接入系统级仿真。一套完整的 MEMS LPM 必须带上四类接口：电气接口（引线电感、焊盘电容、ESD 二极管的非线性）、热接口（衬底热阻、环境热容）、机械接口（PCB 抗弯刚度、胶层阻尼）、流体接口（引压管路的流阻与顺应性——本质上是一只低通滤波器，直接框死有效带宽）。缺任何一个，LPM 就成了孤岛模型，仿真与实测之间必然裂开一道鸿沟。

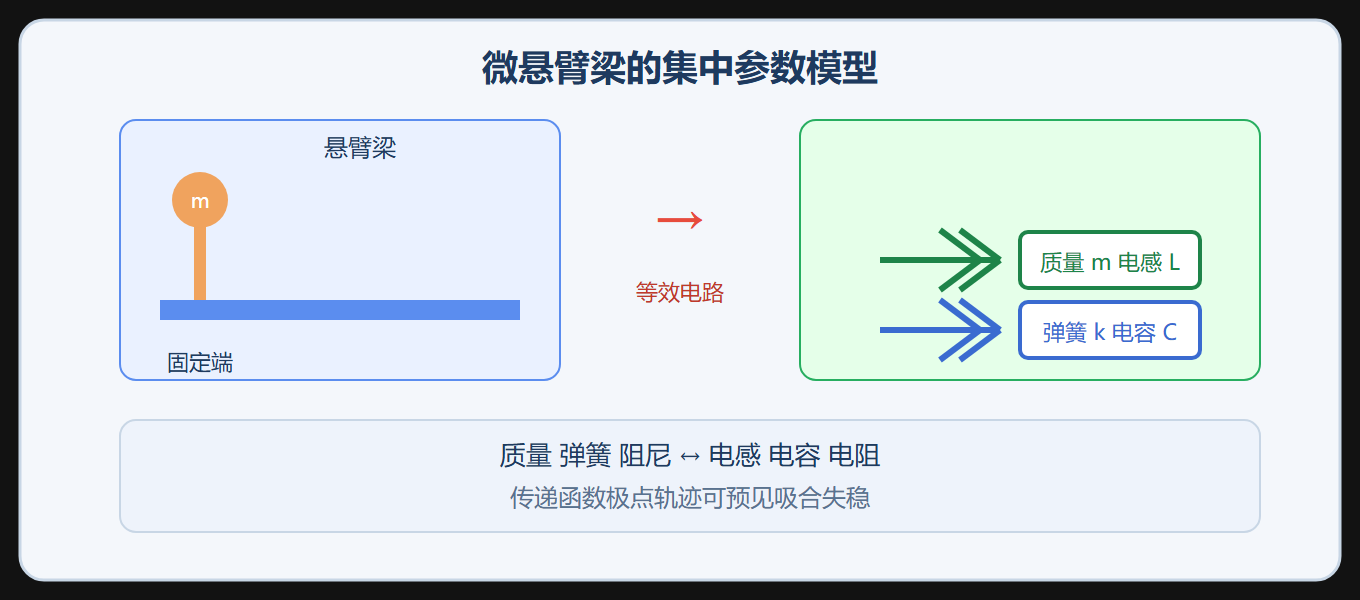

单自由度系统示意

三、工程实践要点

3.1 阻尼建模：从黑箱到白盒

MEMS 的阻尼来源一大把：材料内耗、锚点损耗、压榨膜与滑移膜阻尼、热弹性阻尼。早期做法是把它们打包成一个等效粘滞系数；高精度建模要求逐项拆开——真空封装的谐振器里，锚点损耗与热弹阻尼唱主角，分别套解析式再相加。白盒化之后，Q 值预测误差能从 30% 以上收到 8% 以内。

3.2 非线性注入

静电、压电、大变形几何非线性躲不掉。进阶做法是分段线性化或谐波平衡：把静电力在工作点做三阶泰勒展开，等效刚度里追加非线性项。模型既保住非线性的魂，又能直接扔进 MATLAB/Simulink，用来预报 Duffing 效应、双稳态跳变乃至混沌阈值。

⚠️ 常见坑：把等效电容当成常数。静电驱动中电容是位移的函数，理想 LPM 不是回避非线性，而是把它显式地、可分析地嵌入模型。
💡 关键直觉：LPM 的威力恰恰在于清晰标定"哪里是线性、哪里是瓶颈"。它是工程师在流片前与器件"对话"的最高效语言。

补充讨论：阻尼建模的"白盒化"路线

LPM 的功力深浅，很大程度上就看阻尼建得怎么样。难点在于阻尼成分复杂且随封装环境变脸。白盒化的真正价值是：每一项阻尼都配有一幅清晰的物理图像和一条对应的工程对策。锚点损耗是振动能量顺着支撑漏进衬底，对策是做低声阻抗锚区或上四质量块对称构型；热弹性阻尼源于振动搅出的局部温度梯度与热流，对策是把梁的几何调到热弛豫时间避开工作频率；压榨膜阻尼是薄气层被来回挤压，对策是抽真空或开释放孔。把账拆开算，才知道该往哪儿使劲。

接口建模则是 LPM 走出孤岛的收尾工程。意法半导体在惯性模块流程中立了硬规矩：LPM 必须包含封装级引线寄生，且与驱动电路网表联仿。就这一条，首次流片的功能验证通过率被抬到 92%。道理很朴素——器件从不裸奔，仿真也不该。

要点速记

• 尺度分离：波长盖过结构、周期盖过弛豫，PDE 就能坍缩成 ODE。
• 跨域类比：共轭变量 + 三类元件，多物理场摇身变成等效电路。
• 传递函数：极点轨迹提前预告刚度软化与吸合。
• 频率响应：带宽、Q、相位裕度、零点一图看尽。
• 白盒阻尼：分项建模把 Q 预测误差压到 8%。
• 接口补齐：电热机流四接口，LPM 才算走完最后一公里。

下一节看有限元分析与多物理场耦合——LPM 够快但不够细，复杂器件还是得上高保真仿真，还得处理"场与场纠缠"的难题。

工程速查与实例核算

弹簧-质量-阻尼系统的品质因数与谐振频率可以用少量参数直接算出。

# MEMS 谐振器集中参数估算
import math
m_eff = 1.6e-12     # 等效质量 kg（模态修正，约为真实质量的 0.24 倍）
k = 20.0            # N/m
b = 1.2e-6          # 阻尼系数 N·s/m
f0 = math.sqrt(k / m_eff) / (2 * math.pi)
Q = m_eff * 2 * math.pi * f0 / b
print(f"谐振频率 f0 = {f0/1e3:.1f} kHz")
print(f"品质因数 Q = {Q:.0f}")
print(f"-3 dB 带宽 = {f0/Q:.0f} Hz")
​

折叠梁刚度速查（直梁解析近似）
------------------------------
固支-固支梁 : k = 32*E*I/L^3（中点加载）
折叠梁      : k = 2*E*t*w^3/L^3（每对梁，串联段抵消轴向刚度）
蟹腿梁      : k = E*t*w^3/L^3 / (1 + (L/b)^2 耦合项)
流程       : 解析式扫参锁定 L、w，再交 FEM 精修 10-20%
​
