6.1 惯性传感器

6.1 惯性传感器

本节摘要：惯性传感器测的是最基础的运动量——直线加速度与旋转角速度，也是 MEMS 商业化最成功的品类。本节拆解加速度计如何借折叠梁与差分电容实现各向异性刚度、如何用静电力闭环换取线性度与带宽，陀螺仪如何把皮米量级的科里奥利位移放大到可测范围，以及 IMU 多轴融合中的对准、同步与滤波问题。

本节导读

阅读完本节，你应当能够：

1. 推导单自由度振动系统的加速度—位移关系，说明灵敏度与带宽为何互相牵制。
2. 讲清折叠梁如何做到"敏感方向软、其余方向硬"。
3. 分析闭环力平衡方案为何能把非线性误差压低两个数量级以上。
4. 描述陀螺驱动/检测模态匹配的机理及其温度敏感性。
5. 讨论 IMU 中卡尔曼滤波的能力边界。

一、问题与直觉

翻个手腕手机屏幕就跟着转、雨夜里车身稳定系统毫秒间修正侧滑、卫星在无人干预下保持对地定向——这些日常奇迹的幕后，是一枚比指甲还小、厚度以微米计的硅芯片，每秒钟几万次地报告自己的运动状态。

要理解它的精妙，先要破除一个误解：MEMS 惯性器件并非把传统机械陀螺或加速度计缩小装进芯片，而是在微尺度上重新发明了测量方式。在这里，牛顿第二定律表现为检测质量上一纳秒也不停顿的微观位移，可以被电容极板"读"出来；科里奥利效应也不再只是地球物理课本里的名词，而是实实在在推动梳齿电极的微小惯性力。

这类器件最与众不同的设计思想可以概括为"以静制动"：利用反馈控制把检测质量死死按在平衡位置，让它的实际运动不超过纳米级。质量几乎不动，热噪声激励、结构非线性、冲击损伤反而都被压制，带宽和量程却上去了。用控制环路换取物理性能，是整个品类的技术灵魂。

二、核心原理

2.1 加速度计：折叠梁驯服惯性质量的"倔强"

加速度计的任务说起来简单：把外界加速度变成位移，再把位移变成电信号。用二阶系统描述，惯性力由惯性、阻尼与弹性三项平衡；当结构工作频率远低于其固有频率时，静态位移近似等于质量与加速度之积除以刚度。公式虽短，却立刻暴露一对冤家：想要位移大（灵敏度高），要么加大质量、要么放软梁；可质量上去带宽就下来，梁太软热噪声引起的随机抖动又盖住信号。

折叠梁是对这对矛盾的经典解法。它把若干段弹性梁以柔性环节首尾相接、往复折返，使敏感轴方向表现柔软，而垂直方向和扭转方向表现得近乎刚性——手感类似一摞扑克牌：贴着牌面推很容易，想压弯或拧转整摞则非常费劲。把这种"方向选择性"做进硅结构，设计者就能独立调节各自由度的刚度比。

高性能产品的标准架构是差分电容检测加静电负反馈。质量块夹在两组对称固定电极之间，构成两只此消彼长的可变电容；位移信息经电荷放大与模数转换进入数字域后，控制回路并没有就此输出，而是反过来在质量块上施加静电力，恰好抵消惯性力、把质量块拉回原点。此时用来产生这股静电力的电压，就成了加速度的线性度量——传感器从"测位移"升级为"测力平衡"。

闭环带来的收益是全方位的：非线性误差由开环的 1% 以上降到 0.01% 以下，带宽扩展到数百赫兹，耐冲击能力也大幅改善——同样吃一个 500g 的瞬态脉冲，开环结构可能发生永久变形，闭环系统只会短暂越限然后归位。正因如此，车规高性能加速度计里闭环架构已占约 87%，零偏稳定性做到 0.005°/h 量级。

2.2 陀螺仪：在硅基微腔中唤醒科里奥利力

加速度计直接兑现牛顿定律，陀螺仪玩得更迂回——它请科里奥利力当"中间人"。麻烦在于这位中间人非常弱：科里奥利效应不对外做功，只改变质点运动方向，且幅值正比于驱动速度与角速度之积。驱动振幅只有 1 微米时，典型工况下质量块沿检测方向的偏移不过 9 皮米上下——比单个硅原子的直径还小。要从一片振动的噪声海洋里捞出这 9 皮米，是微传感领域最苛刻的题目之一。

答案是让谐振当放大器，也就是模态匹配。经典音叉构型用两只质量块沿驱动轴反相振动；一旦载体旋转，科里奥利力便让两块质量沿正交的检测轴同相摆动。只要把检测模态的固有频率调到与驱动频率几乎重合，检测方向就处于谐振状态，位移增益约等于检测模态的品质因数——硅微结构 Q 值做到 10000 以上并不稀奇，9 皮米的输入于是被放大成近百纳米的输出，落入电容检测的舒适区。

但谐振放大是把双刃剑：硅杨氏模量的温度系数约 -60 ppm/℃，芯片上哪怕只有轻微温度不均，两模态频率就会错开，增益随之塌方。因此一流产品都带模态跟踪电路——用直流偏压微调等效刚度，让两模态在全温区始终"咬合"。意法半导体 ASM300 在 -40 至 +85 ℃ 范围内把模态频率差控制在 ±0.1 Hz 以内，是这一技术的代表作。

另一类顽固问题是驱动与检测之间不请自来的耦合。工艺偏差、残余应力、封装不对称都会让两个理论上正交的模态产生串扰，表现为零角速度时也有输出，即零偏。工程上常用的三招：四质量块全对称构型，让一阶耦合项在结构层面自我抵消；电学解耦网络，主动注入反相信号压制串扰；以及借助机器学习在线辨识耦合参数并做数字补偿。

2.3 IMU 集成：从离散器件到时空感知中枢

无论加速度计还是陀螺，单轴器件只提供运动拼图的一块。惯性测量单元（IMU）把三轴加速度与三轴角速度集成进一个封装（六轴），需要绝对航向时再加三轴磁力计（九轴），从而给出完整的空间运动描述。

集成远非"几个die拼在一起"那么容易，难点依次是：其一，轴向对准。光刻套刻误差、键合偏移与封装变形可累积出 0.1–0.5° 的轴间夹角误差，载体高速旋转时，这个角度会把角速度错误地投影到加速度通道，形成难以剥离的交叉干扰。高端器件依靠晶圆级激光修调，能将对准误差收敛到 0.02° 以内。其二，误差的时变与相关。零偏和标度因子随温度、应力和老化持续游走；更棘手的是共模干扰——同一基板上的温度梯度会同时推动两类传感器的零点朝同一方向跑，不建模仿真的话融合算法会被"集体撒谎"骗过。因此现代 IMU 内部布有温度传感阵列，配合多阶多项式做实时补偿。其三，时间同步，各通道采样时刻若不对齐，动态场景下融合结果会出现伪影。

融合层的主角是滤波算法。以无人机航姿解算为例：陀螺积分给出高频姿态但会漂移，加速度计中长期指向重力但会被机体运动污染，磁力计提供地北参考却怕铁磁环境。扩展卡尔曼滤波把这三种观测纳入统一的非线性状态方程，交替执行预测与更新，输出统计最优的姿态序列。

不过要保持清醒：滤波不能无中生有。假如陀螺的角度随机游走为 0.1°/√h，则短短 10 秒内姿态误差就可能超过 1°；而 0.001°/√h 以下的军用级产品可以撑住分钟级的纯惯性航向。融合算法的天花板，永远由模拟前端的物理指标决定。

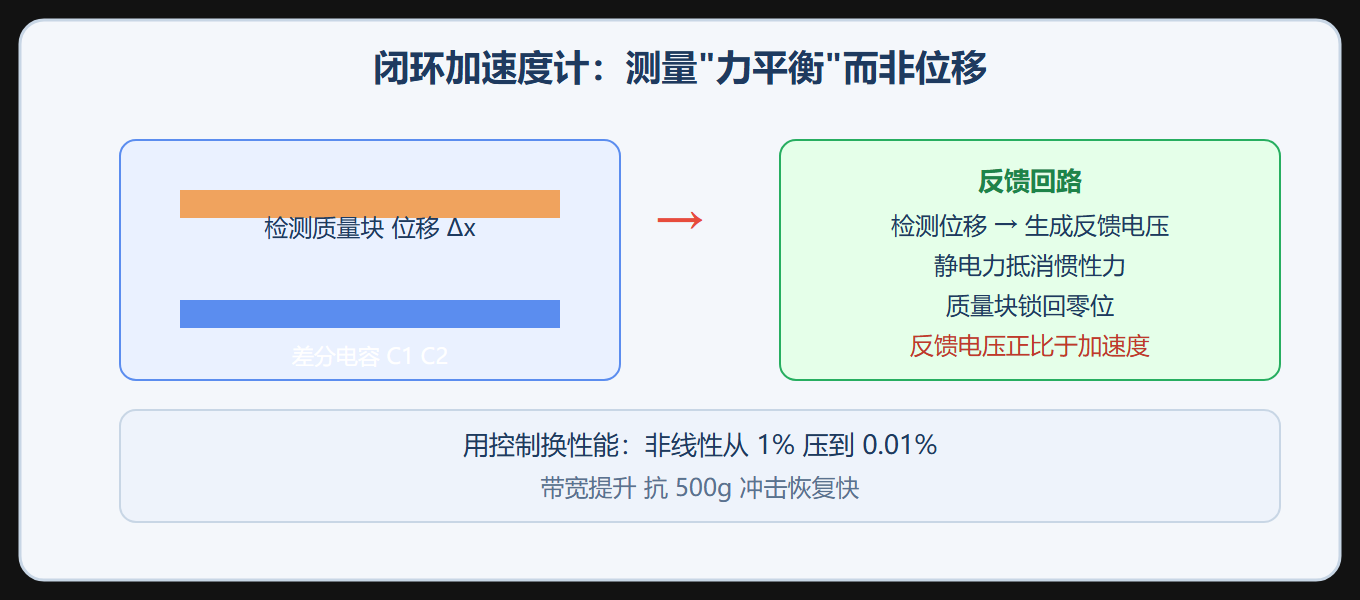

加速度计闭环力平衡示意

三、工程实践要点

3.1 关键指标解读

3.2 选型与误区

消费类产品用廉价开环器件即可；导航应用认准闭环高 Q 结构；宽温场景重点核查模态失配补偿指标；长周期漂移敏感的场合，优先选片上带温度补偿网络的型号。

⚠️ 常见坑：只盯零偏不稳定性、不看角度随机游走。前者反映慢漂，后者反映噪声，二者共同决定可用精度。
💡 关键直觉：惯性测量是唯一不依赖任何外部信标的感知手段——卫星会丢星、相机怕黑、雷达怕雨，而质量块与弹簧自带坐标系。这既是它可靠性的来源，也是它漂移宿命的根源。

3.3 未来三个突破方向

• 材料革新：单晶钻石薄膜替代硅，杨氏模量 1050 GPa、热导率超 2000 瓦每米开，理论上可把热噪声降一个数量级。
• 量子增强：基于冷原子干涉的芯片级量子陀螺仪已在实验室实现 0.0001 度每小时稳定性。
• 存算一体：把 EKF 直接以模拟电路形式嵌入传感器前端，消除 ADC 量化噪声与数字延迟，实现纳秒级闭环响应。

重点提炼

• 折叠梁把方向选择性做进硅结构，解开了灵敏度与带宽的死结。
• 闭环力平衡用反馈电压读出加速度，非线性改善两个数量级。
• 科里奥利位移仅皮米级，靠模态匹配加 Q 值放大救回。
• 温度漂移是模态匹配的头号威胁，须用静电调谐在线锁频。
• IMU 靠 EKF 融合多源观测，但精度上限由器件物理决定。
• 轴间对准靠激光修调，从 0.5° 收敛到 0.02°。

下一节转向压力与声学传感器。一个测静态力、一个测动态声压，两者的性能瓶颈都藏在封装里。

工程速查与实例核算

加速度计与陀螺的分辨率预算可以从噪声密度反推带宽与积分时间。

# 加速度计噪声与分辨率预算
import math
nd = 120e-6 * 9.81 / 1e6     # 120 ug/sqrt(Hz) 换算为 m/s^2/sqrt(Hz)
for bw in (50, 100, 500):
    rms = nd * math.sqrt(bw)
    print(f"带宽 {bw:4d} Hz: 噪声 RMS = {rms/9.81*1e6:.0f} ug")
​

消费级与车规级 IMU 关键指标（典型值）
------------------------------------
陀螺零偏不稳定性 : 消费 10-50 deg/h，车规 < 1 deg/h（带标定）
加速度噪声       : 消费 100-300 ug/rtHz，工业 < 25 ug/rtHz
量程             : 手机 ±8g，安全气囊 ≥100g
自检             : 上电静电力拉动结构，确认换能链路存活
​
