6.2 压力与声学传感器

6.2 压力与声学传感器

本节摘要：压力与声学传感器分别充当 MEMS 的"触觉"与"听觉"。本节梳理绝对/表压/差压三类基准的结构含义，压阻/电容/压电三条换能路线的适用边界，并说明声学封装为何被称为"第二传感器"、直接框定麦克风的性能天花板。

本节导航

阅读完本节，你应当能够：

1. 辨析绝对、表压、差压三种传感器的参考基准及相应结构差异。
2. 权衡压阻、电容、压电三种机制在压力与声学场景中的优劣。
3. 指出 MEMS 麦克风封装四大声学功能区各自的职责。
4. 追溯信噪比、灵敏度等核心指标的物理出处。
5. 说明校准与自适应信号处理为何是系统级可信度的决定因素。

一、问题与直觉

两个画面值得细品。地铁站台轰鸣声压高达 120 分贝，口袋里的手机却能把用户 30 微帕级的低语干净地送进语音助手——功劳属于那颗不到 4 平方毫米、信噪比 95 分贝的 MEMS 麦克风。胎心监护仪的探头里，一枚 MEMS 压力芯片以亚帕分辨率捕捉胎儿呼吸带动胸壁的细微起伏。

这类器件标志着 MEMS 从"结构会动"跨入"感知世界"：大气压的毫巴级涨落、血压的节律搏动、语音的千赫振动，都要被翻译成可计量、可传输、可运算的电学量。翻译过程远不是一条"力转电"的直线，其中既有压阻、压电、电容等机制之间的竞争与配合，也有封装带来的寄生与声学失配，还有微尺度下热噪声那无法回避的骚动。

二、核心原理

2.1 三种压力基准：传感器与世界的参照系

压力看似一个量，实际上按"以谁为零点"分成三种范式，本质上是传感器选择如何与外部世界建立参照：

• 绝对压力传感器：零点取理想真空。芯片背面腔体须长期保持高真空，膜片只响应正面来压；气体只要微量渗入，零点就缓缓漂移。典型用途是高度计与气压监测。工艺上的核心难题是晶圆级"真空锁"的可靠性与成本兼顾。
• 表压传感器：零点取当地大气压，背面通气。输出即相对大气的差值。汽车进气压力、工业液位变送多用这种构型——不必真空封装、便宜结实；代价是读数随海拔与天气摆动，同一台仪器在高原与海边读数存在系统性差。
• 差压传感器：设高、低压两个端口，只输出两者之差，天然抑制共模。流量计、呼吸机气道控制、洁净室压差监护都靠它。难点在于双端口流阻必须严格对称，通道阻抗差上几个微米级几何量就会带入零偏。

三者并非彼此割裂，而更像一条光谱。一台高端呼吸机可能同时装绝对压力（补偿环境气压）、表压（测气路总压）与差压（吸呼瞬态压差）三枚芯片，联立标定之后才能把气压控制精度做到 ±0.1 cmH2O 的临床水准。

2.2 换能机制：硅基薄膜上的三选一

薄膜是这类传感器的核心，换能机制则决定如何把薄膜的形变读出来。候选者有三。

压阻式是硅的本能。 单晶硅沿特定晶向压阻系数很高，把压敏电阻布在硅膜应变最大的位置，阻值变化可达数千 ppm，惠斯通电桥轻松检出。它的长处是信号强、电路省、温漂尚可管理；短板是灵敏度与噪声正面冲突——电阻做小、应变集中可提灵敏，但约翰逊噪声随之抬高，会淹没微小声压。于是压阻式安家于中低频、中高压场景：胎压监测、工业压力开关，几乎不出现在高端麦克风里。

电容式是微小位移的精密计量师。 膜片形变改变极板间距，电容随之变化；由于电容与间隙成反比，微米级位移就足以产生可测变化——MEMS 麦克风的典型电容 1–5 pF，位移灵敏度约 10–20 aF/Pa。它的理论噪声底极低，主要贡献来自薄膜布朗运动这类热机械噪声；只要优化薄膜质量与 Q 值，等效输入噪声可压到 25–30 dB SPL 以下，这正是 95 dB 以上信噪比的物理本钱。

代价是与"寄生"缠斗不休：阿法拉级的电容变化极易被走线电容和引脚电容吞掉，读出电路只能采用电荷积分或相关双采样等架构，把高增益低噪声放大压缩进模拟前端。高端麦克风 ASIC 输入级的等效噪声普遍低于 10 nV/√Hz。

压电式是声能的直接俘获者。 应力在压电材料内激发束缚电荷，开路电压正比于压电电压常数、厚度与压力。它免偏置、自出信号、频带宽，特别适合超声成像、冲击波捕获这类瞬态任务。但在消费音频里它先天吃瘪：输出只有微伏量级、温漂明显，主力材料氮化铝虽然 CMOS 兼容，压电电压常数却偏低。所以市面上 MEMS 麦克风仍由电容式一统天下。

2.3 声学封装：被忽视的"第二传感器"

如果说 MEMS 芯片是位有天分的乐手，声学封装就是为它量身打造的音乐厅——很多时候，音色的上限由厅决定，而非乐手。标准 MEMS 麦克风封装内含四个声学功能区：

• 声孔：声音的唯一入口。孔径、孔长与内壁粗糙度共同设定高频截止与相位线性度：孔太细，粘性损耗吃掉高频；孔太粗，防尘防湿变弱。高端产品用激光微钻或 DRIE 开孔，直径公差 ±1 μm。
• 背腔：薄膜背后的密闭气室，其容积与膜片刚度一起决定系统谐振频率。腔太大，谐振下移、低频抬升但灵敏度受损；腔太小，谐振峰可能落进语音频带，频响出现隆起。
• 阻尼结构：多孔硅或微穿孔金属网，用来压低谐振峰的 Q、拉平平坦段。设计要害在于调节声波在背腔内的衰减速率。
• 声学滤波网络：更进阶的手段。比如为治理听筒漏音，在封装内做一个微型声高通，在特定频点引入陷波，恰好抵消泄漏通道的共振。

同样的芯片，封装好坏能造成十几分贝的差距：95 dB 的芯片装进糟糕的封装可能只剩 82 dB；85 dB 的芯片经精心调校的封装可逼近 92 dB。这解释了苹果、索尼这类厂商为何坚持自建封装工艺。

2.4 系统级挑战：从芯片到可信赖的感知

芯片之外，整条链路还牵着 ASIC、算法、标定与环境四个环节。先说校准：MEMS 天生批次离散，薄膜厚度差 0.1 μm 就能让灵敏度偏 5%，压敏电阻的方块电阻离散又带来 1–2% 零偏。量产必须在多个温度点、多个压力/声压点上采数，拟合灵敏度、零位与温漂的多项式并写回寄存器。为压缩这笔开销，行业正在探索"零校准"——片上集成温度计与参考电容，叠加过程监控数据，出厂即预测参数，省去逐颗标定。

再看自适应信号处理。车厢里发动机振动沿底盘传到麦克风，噪声谱与语音高度纠缠。前沿做法是"双通道对消"：主麦克风收"语音+噪"，紧贴它的加速度计专测振动，算法在线辨识振动到声学通道的传递函数，再从语音通道中扣除估计分量，等效信噪比可改善 10 dB 以上。

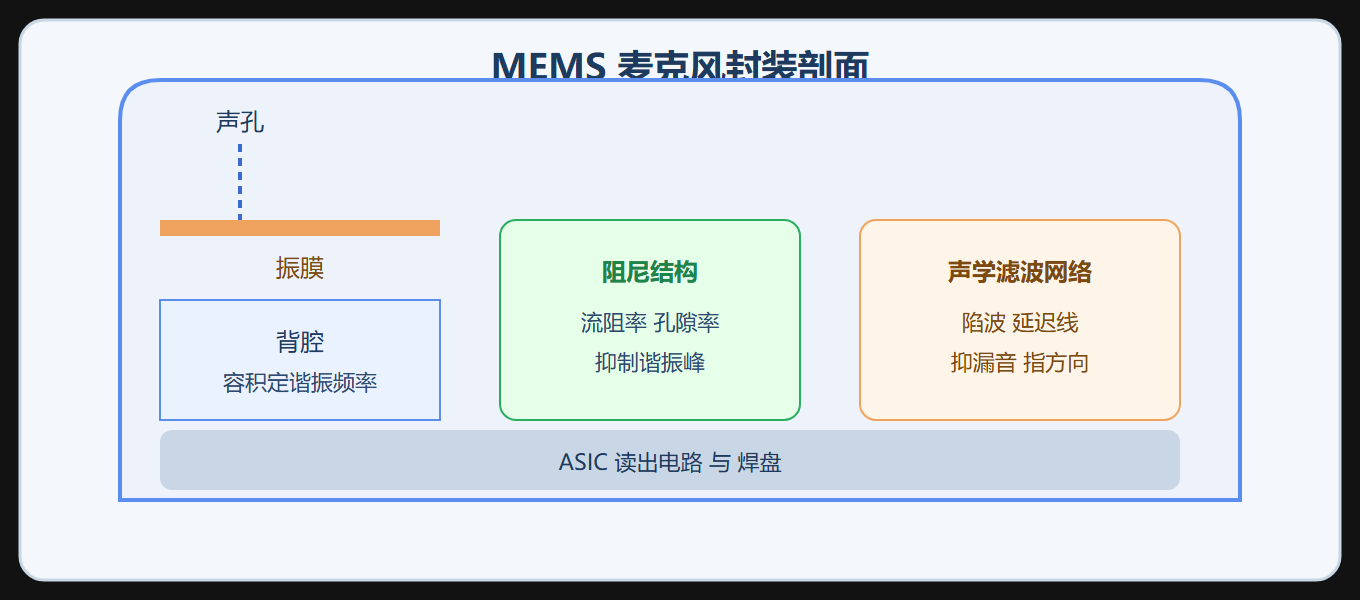

MEMS 麦克风封装四功能区

三、工程实践要点

3.1 选型对照表

3.2 封装设计决策

频响不平坦，先核对背腔容积与声孔直径；低频浑浊，先检查阻尼层流阻；漏音投诉，考虑加装声学陷波网络。声学封装设计是介于材料学与流体力学之间的细活。

⚠️ 常见坑：只盯芯片指标，忽略封装腔体。麦克风性能是"芯片乘封装"的结果，封装设计不当会让高指标芯片"见光死"。
💡 关键直觉：人耳听阈约 20 微帕，痛阈 20 帕，横跨六个数量级动态范围。麦克风要同时保证小信号灵敏与大信号不失真，薄膜厚度、张力、支撑方式的权衡是全部难点。

补充讨论：从芯片到可信赖感知的完整链条

所谓"可信"，指的是芯片、ASIC、算法、校准、环境五个齿轮彼此咬合，缺一个齿，datasheet 上的数字就要打折。

校准占据信任链的地基。除前述多点标定外，长期漂移同样要纳入模型：封装应力随时间松弛、水汽缓慢渗入背腔，都会让初始参数悄悄走样，高可靠产品因此引入周期性自诊断——用片上参考电容或伪随机激励复核传递函数。

自适应算法的用武之地不止于车载。助听器里，方向性波束成形叠加多通道降噪，让用户在鸡尾酒会环境中锁定对话者；真无线耳机的通透模式，则靠内外双麦克风之差实时重构环境声。这些功能全部建立在"多传感、共标定"的前提上。

可靠性是工业与医疗场景的生死线：化工管道中的压力芯片要顶住腐蚀介质，植入式血压传感须在 37 ℃ 生理环境里服役十年。应对手段包括金刚石耐磨涂层、ALD 氧化铝原子级阻隔层、以及超低吸湿含氟聚合物声学封装。看清这条链，也就理解了同一颗芯片装进消费电子与装进医疗器械，价格何以相差数倍。

本章回顾

• 三种基准：绝对背真空、表压通大气、差压双端口——结构即误差源。
• 压阻信号大、电路简，但噪声随灵敏度一起涨，霸占工业压力市场。
• 电容噪声底最低，是消费音频的不二之选。
• 压电自发电、擅瞬态，输出弱使其缺席主流麦克风。
• 封装即第二传感器：声孔、背腔、阻尼、滤波四区划定性能上限。
• 多点校准加双通道对消，把系统信噪比再抬 10 dB。

下一节进入射频 MEMS——在 GHz 频域里，机械开关怎么碾压半导体开关，体声波谐振器怎么用声速锁定频率。

工程速查与实例核算

麦克风的信噪比取决于灵敏度与本底噪声，可由参数直接核算。

# MEMS 麦克风 SNR 核算（94 dB SPL 基准）
sensitivity = -38      # dBV @ 94 dB SPL
noise_dbv = -87        # A 加权输出噪声
snr = sensitivity - noise_dbv
print(f"SNR = {snr:.0f} dB")
print(f"等效输入噪声 = {94 - snr:.0f} dB SPL")
​

压阻压力传感器量程-灵敏度折中（100 kPa 绝压例）
----------------------------------------------
膜厚 8 um / 边长 600 um 方膜 -> 满量程输出约 60 mV/V
膜厚降到 5 um -> 灵敏度约 2.5 倍，过压裕度由 3x 降至 1.8x
非线性   : 大挠度效应引入，挠度 > 25% 膜厚后明显
对策     : BOSS 结构局部应力集中，兼顾线性与灵敏度
​
