第 4 章 · 三种传输模式：PDU 的三件外套

一条主线

同一句"读保持寄存器"，在串口上可以穿二进制外套（RTU）或文本外套（ASCII），在以太网上穿的是 MBAP 外套（TCP）。本章跟着小周在同一台设备上分别用三种模式通信的经历走：先看最主流的 RTU——帧怎么切、CRC 怎么算（4.1）；再看被它取代的 ASCII 为什么处境尴尬（4.2）；最后上以太网，拆开 MBAP 头的七个字节（4.3）。三站下来，"PDU 不变、外套三件"的架构图就完整了。

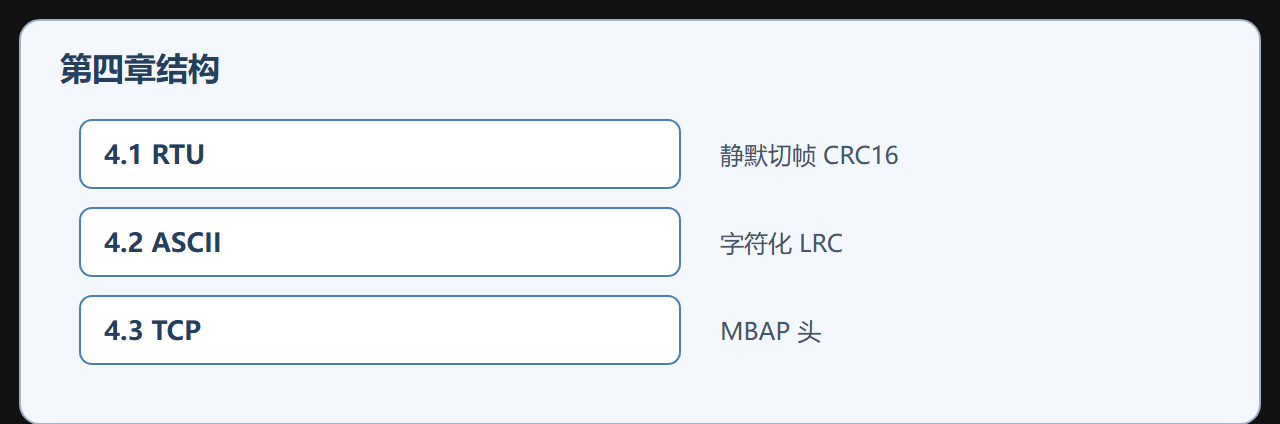

沿途站点

拐点与结论

本章的认知拐点：RTU 没有帧头帧尾，靠"静默"切帧——3.5 字符的帧间静默与 1.5 字符的帧内上限，是接收方切帧的唯一依据。理解了这一点，就能解释一大类"偶发粘帧/断帧"的物理层故障。第二个拐点是 TCP 的"长度字段切帧"：TCP 是字节流没有帧界，必须读 MBAP 的长度字段自己切。串口靠时间切帧、以太网靠长度切帧——两种切帧哲学，是两种传输模式最本质的差异。

读完你应该

• 手算 Modbus CRC16（0xA001 多项式）并跑通自测向量
• 解释 3.5/1.5 字符静默间隔的工程意义
• 拆解 MBAP 七个字节并说出事务号、长度、单元标识的作用
• 说明串口转 TCP 网关如何桥接两种世界

高频问题速答

问：三种模式怎么选？ 新项目一律 RTU（串口）或 TCP（以太网）；ASCII 只用于存量老设备，且建议用网关隔离。TCP 与 RTU 之间用网关桥接。

问：RTU 的帧边界怎么来的？ 靠时间静默——帧间至少 3.5 字符静默、帧内不超过 1.5 字符。接收方用这个规则切帧，这也是波特率不一致会导致"粘帧乱码"的原因。

问：TCP 为什么也要切帧？ TCP 是字节流没有帧界，必须读 MBAP 的长度字段自己切；按 TCP 包边界切帧是客户端最常见的解析错误。

本章知识地图速览

本章的关键认知是"一套 PDU、三种外套"：RTU 外套是"地址+CRC16"，ASCII 外套是"字符化+LRC"，TCP 外套是"MBAP 头"。理解"PDU 与载体解耦"，就能理解为什么同一套设备数据在串口与以太网上都能跑、为什么网关转换只需换外套不动数据。

配套练习建议：用串口抓包工具抓一段 RTU 通信，手工按 3.5 字符静默切帧并算 CRC 验证；再用 Wireshark 抓 Modbus TCP，核对 MBAP 长度字段与 PDU 的对应。

下一章的接力

报文与载体都清楚了，下一章下沉到最"硬"的一层——铜线。RS-485 的 A/B 线、终端电阻、屏蔽接地，这些物理层细节决定了你前面学的所有协议知识能不能真正跑起来。
