01-RTU帧与静默间隔
4.1 RTU 帧与静默间隔
本节摘要：RTU 是最主流的 Modbus 串口模式——二进制紧凑、CRC16 校验可靠。本节讲清 RTU 帧结构、静默间隔的工程意义、CRC16 算法与实现示例，以及"帧边界怎么找"这个现场高频问题。位置：第 3 章掌握了 PDU，本节看 PDU 在串口上怎么打包成帧。

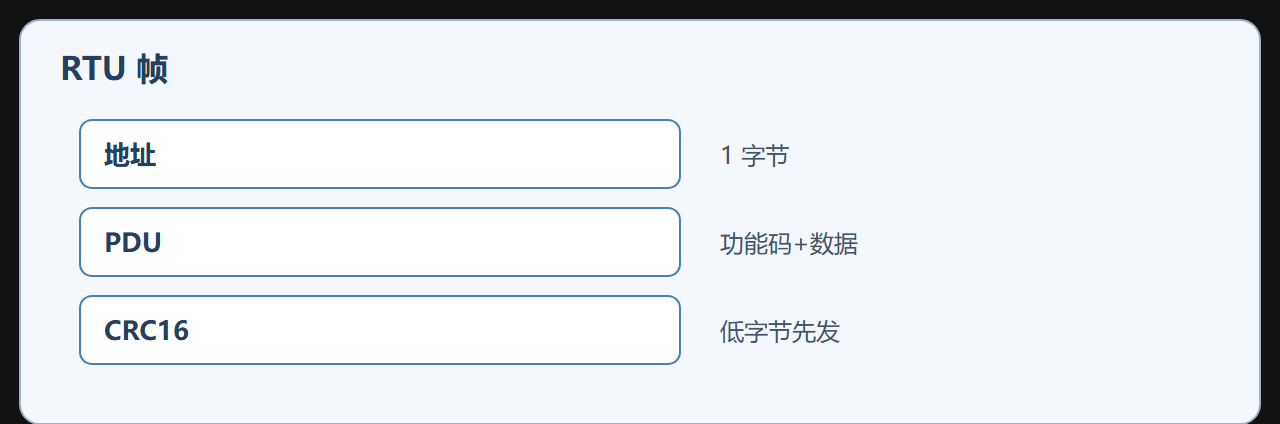

RTU 帧：PDU 外面包三层
RTU 帧在 PDU 外加了地址与 CRC：
RTU 帧 = 从站地址(1B) + PDU(功能码+数据) + CRC16(2B，低字节在前) 例：读保持寄存器 40001（偏移0）1 个 01 03 00 00 00 01 84 0A 地址01 功能03 起始0000 数量0001 CRC(0A84，发送低字节在前)
三个要点：地址在前——每个从站先看地址决定是否响应；CRC 在尾——校验覆盖从地址到数据末尾的全部字节；CRC 低字节先发——很多手算工具给的是 0x840A 而线上顺序是 0A 84，收发不一致是"自己发自己收不对"的经典原因。
静默间隔：没有帧边界标记的帧怎么分
RTU 没有帧头帧尾标记，接收方靠时间静默切帧：帧与帧之间至少要有 3.5 个字符时间的静默；帧内字符间隔不得超过 1.5 个字符时间。9600 波特、8 位数据位 + 校验 + 停止位（共 11 位/字符）下：
1 字符时间 = 11 / 9600 ≈ 1.146ms 3.5 字符静默 ≈ 4.01ms（帧间最小间隔） 1.5 字符间隔 ≈ 1.72ms（帧内最大间隔）
实现接收时，用定时器检测串口空闲：空闲超过 3.5 字符时间 → 一帧结束。现场"报文偶发粘包/断帧"，八成是波特率不一致（两台设备 9600 vs 19200 会让静默时间错乱）或帧内间隔超限（高负载中断把串口挤得断断续续）。
CRC16 算法与实现
Modbus CRC16 采用多项式 0xA001（反射多项式），初始值 0xFFFF。C 语言实现：
uint16_t modbus_crc16(const uint8_t *buf, uint16_t len) { uint16_t crc = 0xFFFF; for (uint16_t i = 0; i < len; i++) { crc ^= buf[i]; for (uint8_t j = 0; j < 8; j++) { if (crc & 0x0001) crc = (crc >> 1) ^ 0xA001; else crc >>= 1; } } return crc; /* 线上发送：先低字节后高字节 */ }
自测向量：对 01 03 00 00 00 01 计算 CRC 应得 0x840A——先把这段向量跑通，再接入真实报文，能排除算法本身的问题。
波特率与帧时间的工程权衡
波特率决定帧时间：9600 下 8 字节帧约 9ms，115200 下不到 1ms。选波特率要平衡速率与可靠性：距离长、干扰大、线缆差的环境用低波特率（9600 是工业默认的"稳妥档"）；短距离高质量布线可用 115200。整条总线上所有设备必须同波特率——混合波特率时，慢设备会"看到"快设备的半截帧然后沉默，表现就是"加了一台设备整条线全乱"。
易错点清单
- CRC 字节序反：线上先发低字节，抓包工具显示 0x840A 而线上是 0A 84，对比时先统一口径；
- 静默间隔用波特率直接算：11 位/字符（含停止位）别按 10 位算，9600 下差 10% 以上会让边界误判；
- 帧内间隔超限：接收中断里做重活（解析、日志）会拉长帧内间隔导致断帧，接收只入缓冲、解析放主循环。
要点回顾：RTU = 地址 + PDU + CRC16（低字节先发）；帧边界靠 3.5/1.5 字符静默划分；CRC 用 0xA001 反射多项式，先跑通自测向量。RTU 看完了，下一节看被它取代的 ASCII 模式为什么处境尴尬。
RTU 接收状态机的实现骨架
正确接收 RTU 帧需要"字符超时检测"机制，实现上有两种主流形态。形态一，串口空闲中断：不少 MCU 的串口外设有"空闲检测"（IDLE line detection），检测到 3.5 字符以上的静默自动产生空闲中断——这是最可靠的方式，一帧结束即被硬件识别。形态二，软件定时器：每收到一个字节重启 1.5 字符定时器，超时即判定"帧内间隔超限"，丢弃当前半帧重新等待帧头；同时用一个较长定时器检测 3.5 字符的帧间静默。两者选型看芯片外设能力，但没有空闲中断的 MCU 必须用软件定时器，且帧内间隔超限的判定不能省——否则粘帧会把两条报文当成一条解析，CRC 必然算错，表现为"从站总是沉默"。
/* 软件定时器法：每字节中断处理（伪代码） */ void on_rx_byte(uint8_t b) { rx_buf[rx_len++] = b; timer_restart(CHAR_TIMEOUT_15, 1.72f); /* 1.5 字符超时 */ if (rx_len == 1) timer_restart(FRAME_GAP_35, 4.0f); /* 3.5 字符超时 */ } void on_char_timeout(void) { rx_len = 0; } /* 断帧丢弃 */ void on_frame_gap(void) { process_frame(rx_buf, rx_len); rx_len = 0; }
波特率测量：先对时钟再谈通信
通信不上的第一排查动作是确认双方波特率一致，但"一致"不只是配置相同——晶振误差会让实际波特率偏离标称值。9600 波特下允许的偏差约 ±2%，多数 UART 能容忍；但 115200 下同样误差占比更大，且一主多从时所有设备的晶振误差会叠加。验证方法：示波器量主站 TX 引脚一个字符的时长（10 或 11 位时间），反推实际波特率；或用串口助手"自动探测"功能让工具尝试常见波特率。结论：波特率不一致是"一接就通不了"的头号原因，先排除它再排查其它。
帧与帧之间的静默：为什么不能偷工
有工程师觉得"3.5 字符静默太慢，能不能缩短"。不能——静默间隔是接收方切帧的唯一依据，缩短会导致接收方把上一帧的尾巴与下一帧的头合并成"一帧"，CRC 与解析全乱。反过来，静默过长（比如主站轮询间隔远大于 3.5 字符）不影响正确性，只影响吞吐。把轮询间隔当静默间隔是另一类错误：轮询间隔 50ms 远远大于 3.5 字符（约 4ms@9600），接收方早就切帧了，没有任何问题。真正要保的是"帧内间隔 < 1.5 字符"，这在长响应帧（读几十个寄存器）时最容易被高负载中断破坏。
