第 5 章 · 铜线上的物理层：信号怎么跑起来

一条主线

协议学得再熟，线接错了照样不通。本章跟着小周处理一次"新装产线全线不通"的经历走：先弄清 RS-485 的电气底线——差分信号、A/B 极性、共地、终端电阻（5.1）；再看以太网一侧——Modbus TCP 怎么组网、网关怎么把串口总线汇聚上以太网（5.2）。物理层问题有个特点：现象都一样（不通或偶发误码），原因五花八门——本章就是给你一套"按物理层原因逐个排除"的清单。

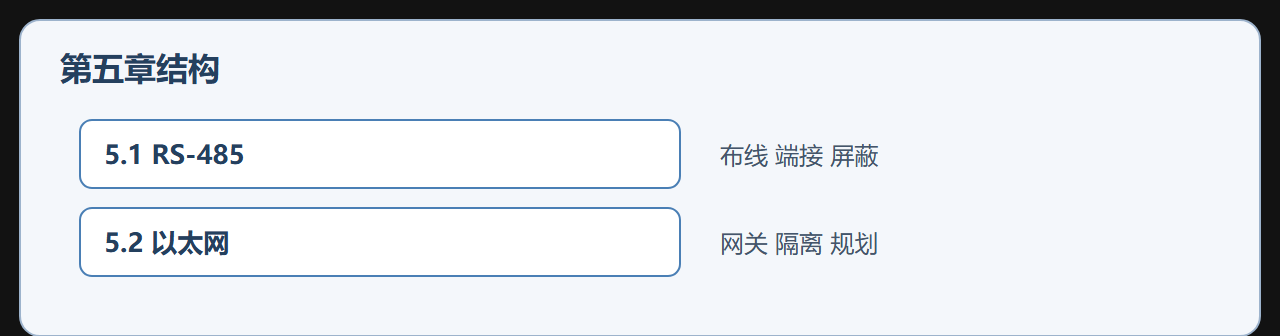

沿途站点

拐点与结论

本章的认知拐点：RS-485 的故障九成在"规范没做到位"而不是"设备坏了"——终端电阻不接、屏蔽层两端接地、A/B 与动力线并行，每个都是教科书级的错误却在现场反复出现。第二个拐点：物理层排障有固定顺序（极性→终端→负载→共地→干扰），按顺序查比东一榔头西一棒槌快十倍。物理层的功夫是"防"出来的——布线的十条军规每做到一条，就少一类故障。

读完你应该

• 画出 RS-485 的正确布线拓扑（菊花链 + 两端终端电阻）
• 解释屏蔽层为什么单端接地、共地为什么必要
• 按"极性→终端→负载→共地→干扰"顺序排查物理层问题
• 说明 Modbus TCP 组网的三原则（静态 IP、网段规划、网络隔离）

高频问题速答

问：终端电阻什么时候必须接？ 距离长（>50m）、速率高（>19200）、设备多时必须接；短距低速经常不接也能跑。判断标准是实测误码率，不是"感觉"。

问：屏蔽层两端都接地为什么不行？ 两端接地会形成地环路，地电位差在屏蔽层上产生电流，把干扰耦合进信号——屏蔽层必须单端接地（通常主站侧）。

问：485 与以太网怎么选？ 距离近、要进 IT 网络选以太网（Modbus TCP）；距离远、抗干扰要求高、设备便宜选 RS-485。工业现场两者常常并存，网关做桥接。

本章知识地图速览

本章把"信号怎么在物理介质上跑"讲透：RS-485 的电气底线（差分、极性、共地、终端）→ 布线规范（双绞、屏蔽、远离动力线）→ 以太网组网（网关、隔离、IP 规划）。物理层问题的特点是"现象一样、原因各异"，所以本章强调按固定顺序排查，而不是东试西试。

配套练习建议：搭一条 50 米以上的实验总线，分别测试"接/不接终端电阻""屏蔽层单端/两端接地"两种组合下的误码情况，用实测建立物理层直觉。

下一章的接力

物理层稳了，下一章回到"数据"这个软话题：同一批寄存器，字序不同、数据类型不同，读出来的含义天差地别——字节序、字序、缩放这些"口径"陷阱，是报文正常但数据全错的头号原因。
