5.1 RS-485 布线与端接

本节摘要：Modbus 串口九成的问题出在物理层：接线、端接、共地、布线。本节从 RS-485 的电气原理出发，讲清 A/B 线、终端电阻、菊花链、屏蔽与接地的工程规范，以及一张"物理层排障对照表"。位置：协议各层已通，本节处理最"硬"的一层——铜线上的信号质量。

RS-485 的电气底线

RS-485 用两根线（A 与 B）传输差分信号：电平差决定 0/1（A-B > +200mV 为逻辑 1，< -200mV 为逻辑 0）。差分的好处是抗共模干扰——干扰同时叠加在两根线上，差值不受影响。三条底线必须守住：

1. 极性：A 接 A、B 接 B，反接则通信完全不通或数据全反
2. 共地：所有设备必须共参考地，浮地会造成共模电压超限
3. 负载：标准收发器每台约 1/8~1 负载单位，总线最多约 32 台标准设备
​

终端电阻：为什么只有两端要接

信号在线的末端会反射，反射叠加在信号上造成误码。终端电阻（120Ω，与电缆特性阻抗匹配）接在总线最远两端，吸收信号防止反射。现场最常见的错误有三种：不接（短线短距可能没事，长线高速率就误码）；接太多（每台设备都并 120Ω，等效阻抗过低，驱动拉不动，信号幅度塌陷）；接在中间（没接到末端，反射照样发生）。

正确拓扑：主站 ──120Ω──┤ 设备1 设备2 … 设备N ├──120Ω──（总线末端）
（终端电阻只在物理两端各一个，中间设备高阻挂接）
​

判断终端电阻是否需要：**短距离（<50m）、低波特率（9600）**经常不接也能跑；长距离、高速率、多设备必须接。加装终端电阻后数据变差（反而误码），多半是阻值不对或加了多余电阻。

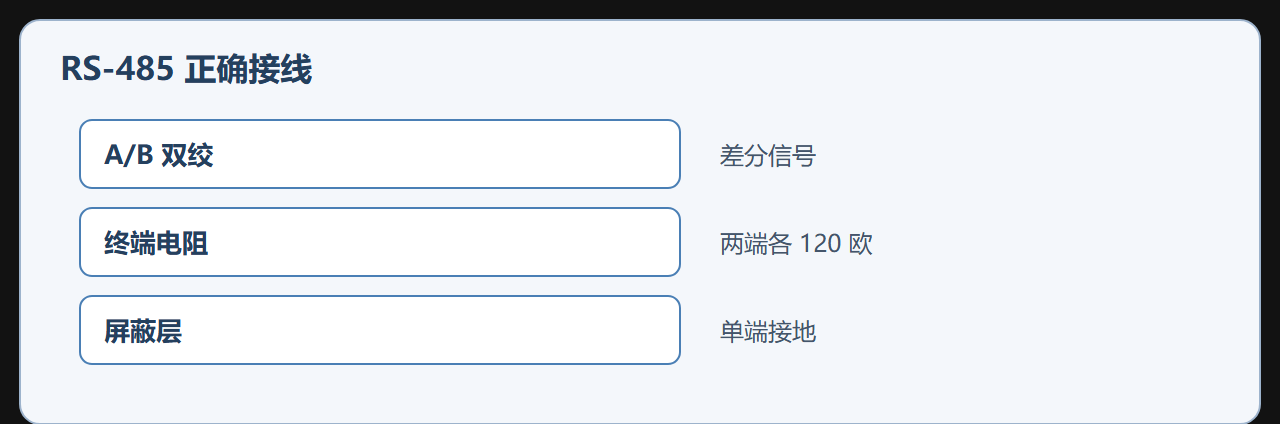

布线与屏蔽的三条规范

走线：A/B 双绞（双绞抗干扰），远离动力线（至少 30cm，交叉走直角），不与其他电缆长距离并行。屏蔽：屏蔽层单端接地（通常在主站侧），两端都接地会形成地环路，屏蔽层变成天线。共地：距离长时建议额外拉一根公共地线或在网关处共地，A/B 之间不共地是"偶发误码"的常见根源——雷击、电机启停时地电位跳变会把差分信号打到无效区。

物理层排障对照表

易错点清单

• 极性反接：A/B 反了不是报错而是完全不通，接线时先按颜色对，设备多时统一色标；
• 两端之外加终端电阻：中间并接等效阻抗降低，信号幅度被拉低；
• 屏蔽层两端接地：形成地环路，干扰反而增强，屏蔽层单端接地；
• 用网线当 485 线却不区分线对：网线双绞质量参差，485 信号必须用同一线对的绞合线。

要点回顾：差分信号靠电平差判 0/1；终端电阻只在两端各一；屏蔽单端接地、A/B 双绞、长距共地；排障按极性、终端、负载、共地、干扰的顺序查。铜线物理层稳了，下一节看以太网一侧——Modbus TCP 的组网与网关。

隔离与浪涌保护：设备层该做什么

RS-485 的物理防护不止布线与端接，设备侧的电气设计同样关键：隔离——收发器与 MCU 之间用隔离器件（光耦或数字隔离），把总线侧的共模干扰隔离在设备内部电路之外；浪涌保护——总线上加 TVS 管或气体放电管，吸收雷击感应与电机启停的浪涌；偏置电阻——部分电路在主站侧加 390Ω-680Ω 上下拉偏置，保证总线空闲（无设备发送）时 A-B 电平稳定在确定状态，避免"空闲时收到随机乱码"。

空闲态问题：无设备发送时总线浮空，接收端可能收到随机字节
解法：主站侧 A 上拉到 VCC、B 下拉到 GND（各约 390-680Ω），
     空闲时 A-B 恒为正 → 稳定空闲态，不产生乱码
​

距离与速率的工程上限

RS-485 的 1200 米与 32 台设备是"典型值"，真实上限受三件事约束：速率（越高越短，115200 通常只能 100 米内可靠）；线缆质量（双绞屏蔽线的特性阻抗 120Ω 是终端电阻匹配的前提）；负载数量（高阻抗收发器能把设备数扩到 256 台以上）。超距场景的解法：分段加中继（RS-485 中继器信号整形再放大）或改光纤转 485 的转换器——光纤无干扰、无距离问题，是长距离总线的终极方案。

现场布线的十条军规

把现场经验浓缩成十条军规：1 主干用屏蔽双绞；2 终端电阻只在两端；3 每台设备就近 T 接不入主干中间；4 A/B 极性全链路统一色标；5 屏蔽层单端接地；6 远离动力线与变频器；7 交叉动力线走直角；8 长距离加中继或光转；9 所有设备共地；10 施工后逐段测量 A-B 通断与绝缘。十条都做到，物理层故障率会降一个数量级。

易错点补充

• 网线当 485 用错线对：用网线内的非绞合线对（如把电源线与信号线混用同一根网线），双绞的干扰抑制失效；
• 零线与地线混接：现场"零地混接"会让共模电压异常，485 通信偶发故障先查接地；
• 防雷只装一端：浪涌保护要两端都装，只保主站不保远端从站，雷击照样从远端打进来。

现场问答

问：总线上设备超过 32 台怎么办？ 用高阻抗收发器（1/4、1/8 负载）可扩到上百台；或加 RS-485 中继器分段，每段重新偏置与端接。

问：为什么加一台设备后整条线乱套？ 负载超限或阻抗失配是两大嫌疑：先断开新设备看是否恢复，再查新设备的收发器负载与接入位置。

问：485 布线能用普通线吗？ 能用但别长期用：普通线无双绞无特性阻抗，干扰与反射都更严重。主干请用屏蔽双绞（特性阻抗 120Ω 匹配终端电阻）。
