6.1 字序与数据类型陷阱

本节摘要：Modbus 寄存器是 16 位字，而业务数据常是 32 位浮点、32 位整数、甚至字符串——跨寄存器拼装时的字序与字节序陷阱，是"报文正常但数据全错"的头号原因。本节给出完整的诊断方法与一个可复用的解析框架。位置：会读会写之后，本节解决"读回来怎么解释"。

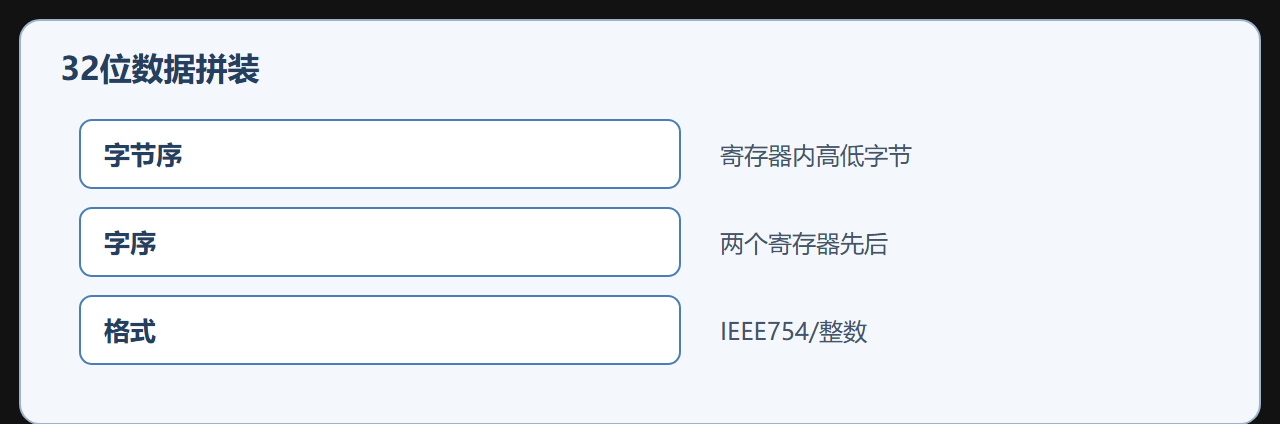

从 16 位字到真实数据的三层拼装

一个 32 位浮点占两个寄存器（4 字节），解析要过三层：字节序（每个寄存器内 2 字节谁先谁后）、字序（两个寄存器谁是高字）、格式（IEEE754 浮点、补码整数、无符号、还是 BCD）。三层各有两种可能，组合出 8 种排列——错一层，数值就错得"看似合理实则离谱"。

读回 4 字节（寄存器1 高字 + 寄存器2 低字）：00 00 A0 41
按 A（大端字节+高字在前）：0x0000A041 → 20.0625
按 D（小端字节+低字在前）：0x41A00000 → 20.0
电表面板显示 20.0 → 该表是"小端 + 低字在前"
​

数据类型的速查表

工程默认值：多数欧洲设备遵循"大端字节 + 高字在前"；不少亚洲设备"大端字节 + 低字在前"；具体以手册"数据格式"为准。手册没写时用"已知值试解法"（读一个面板可见的值，8 种排列各解一次，合理的就是对的）。

一个可复用的解析函数

import struct

def parse_regs(regs, fmt='>f'):
    # regs: [int, int] 两个寄存器值；fmt 见 struct 文档
    raw = b''.join(struct.pack('>H', r) for r in regs)   # 先按大端字打包
    if fmt in ('>f', '<f'):                               # 浮点
        return struct.unpack(fmt, raw)[0]
    return struct.unpack(fmt, raw)[0]
​

关键点：先把两个寄存器按各自字节序拼成原始字节流，再按格式解释。把"取字节"与"解释格式"分两步写，比直接拼数值直观得多，也更容易调试——打印 raw 的 hex 就能看到字节序问题。

一个现场坑案例

某光伏项目读逆变器日发电量（float32），程序按默认"大端+高字在前"解析，读数总是偏小且毫无规律。用面板值对照后确定该逆变器是"低字在前"。改一个参数后全站读数正确。复盘：厂商手册里"数据格式"一节明确写了"高字节在前、低字在前"，是程序没读手册直接用了默认值。结论：先读手册的数据格式，再写解析代码；手册不明确的设备，用已知值试解确定。

易错点清单

• 把寄存器值直接相加拼浮点：正确做法是先还原字节流再解释，直接算数值会丢字节序信息；
• 默认值套所有设备：字序因厂商而异，每类设备单独确认；
• 解析代码无日志：解析结果异常时没有 raw hex 记录，无法回溯是采集错还是解析错，调试期必须打原始字节日志。

要点回顾：32 位数据 = 字节序 × 字序 × 格式三层拼装；默认大端高字在前，实测为准；先还原字节流再解释格式；手册没写就用已知值试解。数据类型搞定了，下一节把整条总线的性能账算清楚——轮询周期与批量读写。

各种设备的字序实测案例汇总

不同厂商设备的字序差异，用真实案例说话：某欧洲变送器（大端字节、高字在前）——按 Modbus 默认解析即可；某国产电能表（大端字节、低字在前）——32 位浮点要交换高低寄存器再解；某 PLC 转接模块（小端字节、低字在前）——整个字节流要反转；部分老式流量计甚至把 float32 拆成四个 16 位整数寄存器（非标准）。结论：没有任何"通用默认"能覆盖所有设备，每接入一类设备就做一次"已知值试解"，并把结果写进设备配置档案。

字符串与 BCD 的特殊处理

除了数值，两类数据也常出问题：字符串（设备标识、版本号）——每个寄存器存 2 个 ASCII 字符，注意字符顺序（多数先存第一个字符在高字节）；BCD 码（老式电表的电量、频率常以 BCD 表示）——每个半字节是一个十进制数字，0x1234 表示 1234 而非十六进制的 4660。把 BCD 当普通整数读是老表计对接最常见的错误，读出来数值莫名其妙地"每位数都对不上"。

解析层的单元测试怎么写

解析代码值得写单元测试，用例从真实抓包提炼：单寄存器（int16 正负、uint16 边界）、双寄存器（float32 已知值、int32 大数）、字符串（含空格与中文）、异常长度（设备返回长度不符的响应）。每个用例带原始字节与期望值，回归时跑一遍，设备换固件或解析库升级时能立刻发现字序变化——这比现场翻数据高效得多。

易错点补充

• 忽略负数表示：int16 的负数用补码，0xFFFF = -1 不是 65535，解析要按有符号处理；
• float32 精度陷阱：IEEE754 单精度约 7 位有效数字，超大累计量要用 int64 或双精度方案；
• 解析与采集日志脱节：日志里只记解析后的值，出问题时无法回溯原始字节，必须同时记录 raw hex。

现场问答

问：手册没写字序怎么办？ 用"已知值试解"：读一个面板可见的已知值，把原始字节按八种排列各解一次，落在合理范围的就是正确字序，然后把结论写进设备档案。

问：浮点能只读一个寄存器吗？ 不能。float32 占两个寄存器，必须一次读整段（功能码 03 读 2 个寄存器），分两次读会拿到不同瞬间的高低字，拼出垃圾值。

问：解析代码要打原始字节日志吗？ 要。只记解析值出问题无法回溯；原始 hex + 解析值成对记录，才能区分"采集错"与"解析错"。
