5.2 机器人控制与规划：从MPC到轨迹优化

5.2 机器人控制与规划：从 MPC 到轨迹优化

本节摘要：不走学习路线的控制任务，引擎同样是核心资产：模型预测控制把 mj_forward 当「未来推演器」，在滚动时域里反复求解小规模优化；轨迹优化离线算出整条参考轨迹，控制器在线跟踪。本节讲两条路线的接入方法、参数设置的工程依据，以及它们与 RL 路线的选择逻辑——任务结构清晰时，经典控制的样本效率与可解释性仍是难以替代的。

5.1 的环境四件套是为「策略来决策」准备的；本节换一位决策者——基于模型的优化求解器。它不采样、不试错，而是直接利用引擎的动力学模型推演未来、择优而行。这条路线上 MuJoCo 的价值恰好落在第三章反复强调的两个性质上：求解快（推演便宜）且可微（梯度可得）。

一、模型预测控制在引擎里的位置

MPC 的直觉一句话：每一步都用模型往前推演 N 步，在推演出的若干条未来里挑代价最小的一条，只执行它的第一个控制量，然后挪到新状态重来。它是「走一步看三步」的滚动优化，引擎在其中扮演的角色是被反复调用的未来推演器——每次决策要做 N 次或更多次 forward 推演，推演速度直接决定控制频率上限（3.1 卖过的「单环境快」在这里兑现）。

接入一个最小 MPC 需要 three pieces：引擎模型（推演器）、代价函数（好未来与坏未来的定义）、搜索或优化器（怎么找好未来）。最容易上手的形态是采样式 MPC——在控制量空间随机撒一把候选序列，逐条推演评分，选最优执行：

import mujoco
import numpy as np

model = mujoco.MjModel.from_xml_path("arm6.xml")
data = mujoco.MjData(model)
target = np.array([0.35, 0.1, 0.30])     # 末端目标

def rollout_cost(action_seq):
    """推演一条候选控制序列，返回代价"""
    trial = mujoco.MjData(model)          # 影子账本，不污染主状态
    trial.qpos[:] = data.qpos             # 从当前真实状态出发
    trial.qvel[:] = data.qvel
    cost = 0.0
    for k in range(len(action_seq)):
        trial.ctrl[:] = action_seq[k]
        mujoco.mj_step(model, trial)
        ee = trial.site("tool").xpos
        cost += np.sum((ee - target) ** 2)          # 任务代价
        cost += 0.01 * np.sum(action_seq[k] ** 2)   # 控制能量代价
    return cost

rng = np.random.default_rng(1)
H, K = 8, 128                              # 时域八步、候选一百二十八条
best_seq = rng.uniform(-0.2, 0.2, size=(H, model.nu))

while data.time < 3.0:
    # 带漂移的采样式 MPC：围绕当前最优扰动采样，逐代收窄
    for gen in range(3):
        cand = best_seq + rng.normal(0, 0.1, size=best_seq.shape)
        cand = np.clip(cand, -0.5, 0.5)
        costs = np.array([rollout_cost(c) for c in cand])
        best_seq = cand[np.argsort(costs)[:8]].mean(axis=0)
    data.ctrl[:] = best_seq[0]             # 只执行第一个控制量
    mujoco.mj_step(model, data)
    best_seq = np.roll(best_seq, -1, axis=0)  # 序列前滚，热启动下一轮
​

代码里三处工程要点：影子推演用独立的 MjData（3.4 的影子仿真模式），主状态不被候选污染；热启动把上一轮最优序列滚动复用，MPC 每步都从近似解出发微调，这是实时性的关键；只执行第一步后立即重规划，模型误差随推演深度累积，滚动重规划天然吸收了误差。

二、参数设置的工程依据

MPC 调参三件事，各有一条可依循的逻辑：

时域 N：覆盖「一个完整动作单元」再加裕度。抵达任务取二百到五百毫秒；周期性摆动任务至少盖过一个整周期。时域翻倍，推演开销线性翻倍——预算与时域永远在拔河。

控制频率：由推演延迟反推。每次决策花五毫秒，控制频率顶天二百赫兹，留一半余量取一百赫兹更稳。频率低不是灾难——真实控制器本来就慢于物理步，3.3 的解耦原则同样适用于此。

代价权重：与 RL 奖励同源的哲学，但 MPC 的代价还会通过梯度影响搜索方向，权重失谐的症状是「代价降了、动作狂野」。能量惩罚项不是装饰，它压住的是搜索器钻「高速甩动捷径」的空子。

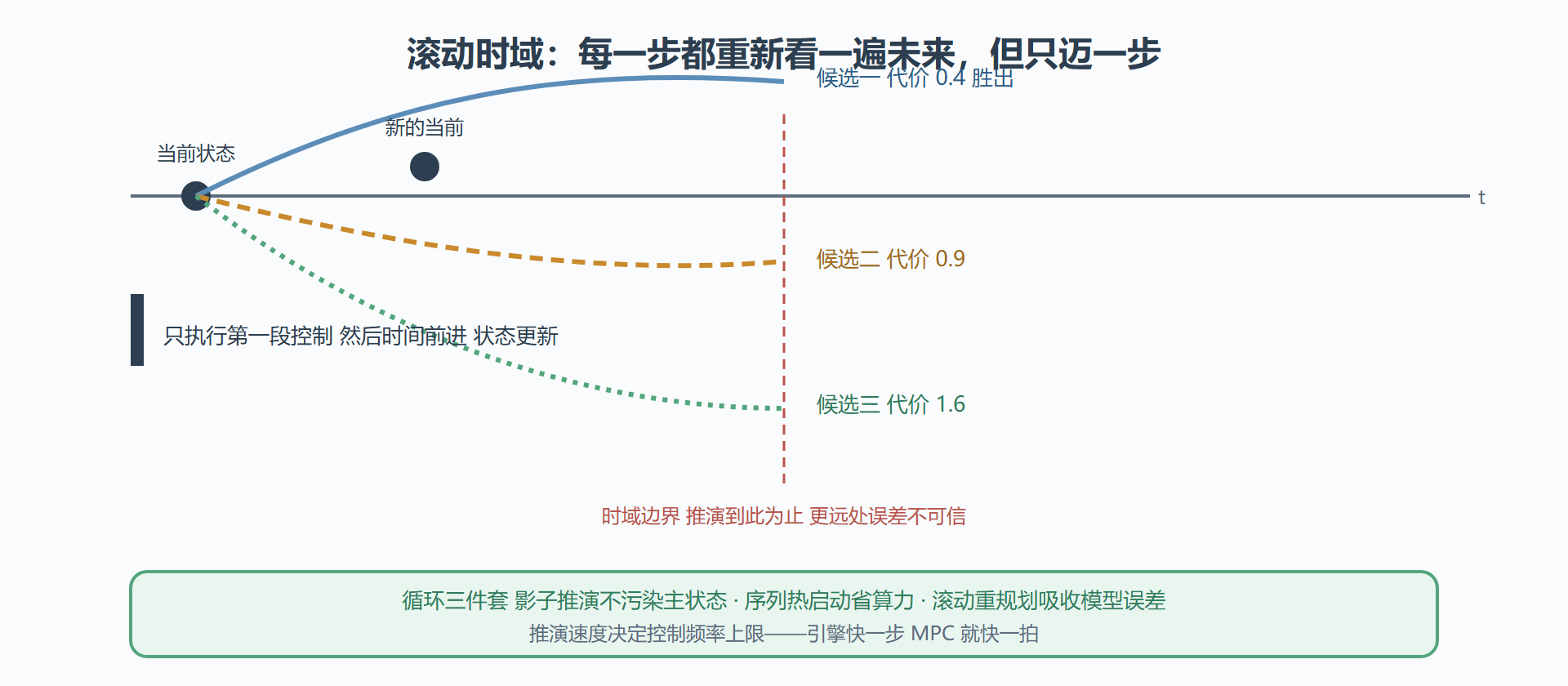

图 5-2 MPC 滚动时域：推演、评分、执行一步、重规划

三、轨迹优化：离线算全程，在线轻跟踪

MPC 是「边走边想」，轨迹优化是「出发前把整条路想清楚」：给定起末状态，优化出满足动力学、避开障碍、代价最小的完整轨迹，然后交给在线控制器跟踪。两者的分工像即兴演奏与排练过的曲目——前者应对变化，后者追求全局最优。

引擎在这条路线里的身份是「轨迹合法性的裁判」：优化器给出的候选轨迹要过引擎验证——逐点做逆动力学（3.1 的接口在此兑现）检查力矩是否在执行器能力内、逐段 forward 确认不穿模。某装配项目的流程值得参考：轨迹优化器输出初步轨迹，引擎逆动力学筛掉力矩超限段，局部重优化两轮，得到一条「全程可行」的参考线，最终真机上以位置伺服跟踪通过。这条路线上引擎不当决策者，当验收员——但它把「优化器给的轨迹到底能不能执行」这个最容易翻车的问题，在仿真里提前拦下。

与 RL 的选择逻辑可以压成一张决策表：

我的取舍建议按任务对号：目标明确、动力学清楚的 structured 任务先试 MPC，一两天内通常可用；接触密集、建模困难、或需要「涌现技巧」的任务上 RL；两者不互斥——RL 策略负责抓取接触阶段、MPC 负责无接触转移阶段的混合架构，在装配类任务里越来越多见。

四、一条混合路线的实战记录

把混合架构展开成案例。背景：桌面上随机位置的小零件抓取加精准插入插槽，纯 MPC 卡在抓取段（接触预测太贵且不准），纯 RL 卡在插入段（毫秒级对准精度要求策略有超细粒度控制）。操作：切阶段——接近与抓取段用 RL 策略（观测：零件相对位姿；动作：位置伺服目标），抓稳后交棒 MPC（代价：末端路径代价加姿态约束，推演时零件按已抓固连处理）。结果：阶段切换的设计点是「抓取力确认信号」——力传感器读数连续若干步超过阈值即交棒，仿真成功率百分之九十一。解读：混合的关键不是两个模块各干各的，而是交棒协议——状态定义对齐、力确认防误交棒、 MPC 初始状态从策略末状态无缝衔接。变式：没有力传感器的场景，用观测置信度做交棒判据；插入精度要求更高的场景，交棒后再加一层高频率小步骤的 MPC 精调段。

本节要点回顾

• 引擎当推演器：MPC 的控制频率上限由 forward 速度决定，采样式 MPC 是最容易落地的形态；
• 三件工程要点：影子推演、序列热启动、滚动重规划，代码骨架直接抄；
• 轨迹优化要裁判：逆动力学筛力矩、forward 验可行，引擎把关候选轨迹的「可执行性」；
• 路线选择：结构清晰先 MPC（天级可用），接触 rich 上 RL（周级训练），混合架构抓大放小；
• 交棒协议是混合的灵魂：状态对齐、确认信号、无缝衔接，比两个模块本身更重要。

无论哪条路线，产物最终都要面对同一道坎：仿真里练出来的本事，到现实里还算不算数。下一节正面回答 Sim-to-Real。
