2.1 层叠设计的核心原则
2.1 层叠设计的核心原则
本节摘要：SOURCE 2.1：层叠决定回流路径与磁通闭合——我们布设的是「环」与「场」，不是孤立的走线。
故障场景：8 层板 30 MHz 辐射比 4 层板更高
反直觉案例：多余信号层若 缺乏紧邻参考平面，回路面积 A 膨胀，|\mathbf{m}|\propto I\cdot A 增大。SOURCE：辐射强度与回路面积 线性 相关。
该 8 层板采用了「5 层信号 + 3 层平面」的非对称排布，两条高速层背靠背放置，中间只有一层 PWR。结果最差的那条信号的回流不得不在数毫米外的平面层间跳转，实际环路面积比 4 层板的标准排布还大。整改必须重压叠层，代价是整板重投——这就是「基因不可逆」的代价。教训：评审叠层的首要问题不是「够不够层」，而是「每条高速信号的回流是否紧邻」。
一、回流路径的物理实在
高速下电流沿 最低阻抗 路径返回，非「地线」符号。镜像法：微带线下方理想地平面产生反相镜像电流，压缩 A。介质厚度 H 越大，信号-地间距越大，A 越大。
回流电流的实际分布服从「回路电感最小」原则：在无限大地平面上，回流电流的横向分布接近高斯形，主要集中在线宽 3 倍范围内。因此：
- 信号层到参考平面间距 H 每增大一倍，环路面积与环路电感近似成正比增大；
- 参考平面必须完整：任何开槽都会强迫回流绕行，绕行距离 Δx 直接转化为额外电感 L\approx\mu_0\cdot\Delta x/(2\pi)\cdot\ln(4h/d) 量级的惩罚；
- 换层必须配回流过孔：信号过孔附近的 GND 过孔为回流提供「换层通道」，否则回流被迫绕很远。
| 信号-参考间距 H | 相对环路电感 | 工程结论 |
|---|---|---|
| 3–4 mil | 1.0（基准） | 高速信号首选 |
| 6–8 mil | 1.6–2.0 | 中速可接受 |
| 10–12 mil | 2.5–3.5 | 高速信号禁止 |
我们布设的不是线，而是 环；规划的不是层，而是 场。

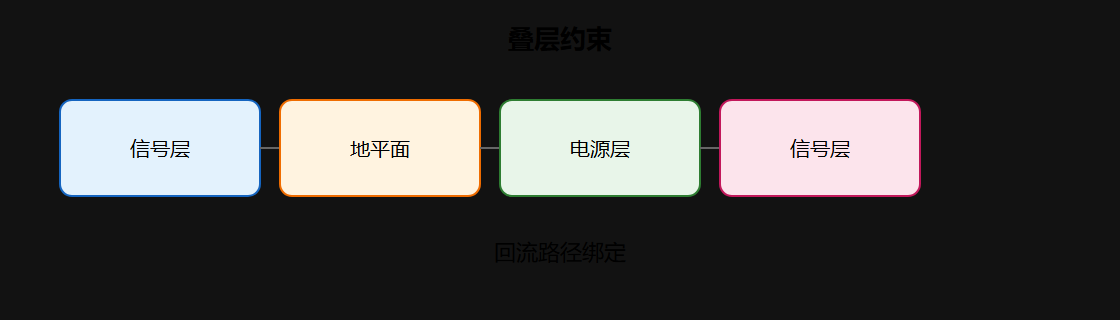

二、通量平衡（Flux Cancellation）
差分对 + 紧耦合 PWR-GND 平面：正向/反向磁通在板内自闭环，能量转化为涡流损耗而非远场辐射。8 层典型：L3 信号 / L4 GND / L5 PWR / L6 信号，使 L3 与 L6 的磁场在 GND-PWR 间互补。
通量平衡的关键是相邻层电流方向相反：当 L3 信号电流向右、L6 信号电流向左时，两股电流在 GND-PWR 平面间激发的磁通方向相反，互相抵消，对外表现为低辐射。这也是差分对「S+ / S- 紧耦合」的本质——差模电流在两个导体上方向相反，磁场在近距离内闭合。
设计时可通过「层对电流方向表」逐层检查：
| 层 | 典型内容 | 参考面 | 电流方向关系 |
|---|---|---|---|
| L1 | 时钟/高速信号 | L2 GND | 信号→右，回流→左 |
| L3 | 高速信号 | L4 GND | 与 L6 互补 |
| L6 | 高速信号 | L5 PWR | 与 L3 互补 |
| L8 | 低速信号 | L7 GND | 无严格要求 |
| 原则 | 物理依据 | 可测信号 |
|---|---|---|
| 信号紧邻参考平面 | 减小 A | 近场 H 场下降 |
| 避免跨分割回流 | 防止共模 | 共模电流探头 |
| PWR-GND 紧耦合 | 降低 PDN 电感 | Z11 阻抗峰 |
| 相邻层电流反向 | 磁通闭合 | 远场辐射下降 |
| 层对对称排布 | 应力与场平衡 | 翘曲度、谐振一致性 |
四、用数值把原则落地
「紧邻」「完整」「连续」这些定性词，最终要变成可评审的数字。以下脚本把本节核心原则转成设计自检项，可直接在评审会上运行：
# 层叠核心原则的数值化自检 def loop_inductance_nh(area_cm2: float, h_mm: float) -> float: """方环回路电感近似：L(nH) ≈ 1.257 × 10^-4 × area(cm2)^1.5 / h(mm)^0.5 (粗略)""" # 简化模型：单圈方环 L ≈ μ0 × perimeter × ln(perimeter/(4×r)) # 这里用经验值演示「面积越大、间距越大 → 电感越大」的趋势 import math per = 4 * math.sqrt(area_cm2 * 100) # 边长×4，mm L = 0.0004 * per * math.log(per / 0.4) # 粗略 nH 量级 return L # 1) 回路面积对电感的影响（信号-回流环路） for area in [0.1, 0.25, 0.5, 1.0]: # cm2 print(f"回路面积 {area:>4.1f} cm² → L ≈ {loop_inductance_nh(area, 0.4):5.1f} nH") # 2) 信号-参考间距 H 对阻抗的连锁影响（线宽固定时 Z0 随 H 变化） def z0(w, h, t, er): import math return (87 / math.sqrt(er + 1.41)) * math.log(5.98 * h / (0.8 * w + t)) for h in [3.5, 4.2, 6.0, 8.0]: print(f"H={h:>4.1f} mil → Z0 = {z0(7.5, h, 1.2, 4.3):5.1f} Ω (W=7.5mil 固定)")
输出趋势就是评审要盯的三句话：面积越大、辐射与电感越大；H 越大、阻抗漂移越大；同一线宽在不同层可能得到不同阻抗。把这三个量写进设计规则表（每层标注目标 Z0、对应线宽、参考平面层号），叠层评审就有据可依。
五、从叠层到测试项目
叠层决策最终要接受 EMC 测试的检验，二者的对应关系应当从设计第一天就建立：
| 测试项目 | 标准 | 叠层层面的控制点 |
|---|---|---|
| RE 辐射发射 | CISPR 32 / FCC 15.109 | 信号层紧邻完整地、环路最小 |
| CE 传导发射 | CISPR 32 / FCC 15.107 | PWR-GND 平面电容充足 |
| ESD 抗扰 | IEC 61000-4-2 | 地缝合密度、泄放路径阻抗 |
| EFT 群脉冲 | IEC 61000-4-4 | 去耦与地层完整性的协同 |
| RS 辐射抗扰 | IEC 61000-4-3 | 平面谐振峰避开敏感频段 |
测试项目表在后续第 5 章还会结合滤波与屏蔽展开；这里要记住的要点是：叠层决定的是「基线辐射/抗扰水平」，测试能否一次通过，取决于基线是否足够低。
⚠️ 常见坑：压合后再改叠层——几乎等于重投板。
💡 关键直觉：Stackup 是 EMC 的第一道 不可逆 边界条件。
三、介质与材料选择
板材参数直接进入阻抗与损耗公式，影响信号质量与 EMC：
| 材料 | εr | Df | 适用 | 成本 |
|---|---|---|---|---|
| 普通 FR4 | 4.2–4.6 | 0.015–0.020 | ≤1 Gbps，低速 | 低 |
| 中损耗 FR4 | 4.1–4.4 | 0.008–0.012 | DDR4、PCIe Gen3 | 中 |
| Megtron 6 类 | 3.5–3.8 | 0.002–0.004 | 25G+、背板 | 高 |
| PTFE/陶瓷 | 3.0–3.5 | 0.001–0.002 | 微波/RF | 很高 |
选择依据：信号速率 × 走线长度的「损耗预算」。高速板即使信号速率高，若走线很短、损耗预算宽裕，普通材料也可通过；反之低速长线也要考虑材料。另一个被低估的参数是介质厚度的工艺公差（±10% 常见），它直接换算成阻抗公差——50 Ω 目标下，H 偏差 ±10% 可能带来 Z0 偏差 ±4 Ω，必须把公差纳入时序与 EMC 裕量。
重点提炼
- 镜像电流质量由地平面连续性与间距决定；
- 通量平衡靠层间电流方向配对；
- t_r 越小，对「信号-地间距」越敏感；
- 材料选择先看损耗预算，再看成本；
- 介质厚度公差是阻抗漂移的隐藏来源，评审时须核对板厂工艺能力。
