2.3 地平面(GND)深度架构


2.3 地平面(GND)深度架构

本节摘要:SOURCE 2.3:GND 是高频电流的镜像约束面;分割、开槽与 moat 设计决定共模路径。

故障场景:ADC 输入在数字区旁边噪声大

数字地分割后,ADC 模拟地 若单点连接位置不当,数字回流穿越 analog 区,FFT 出现 CPU 时钟杂散。整改:星形单点、ADC 下方完整地、走线不跨分割。

这个案例说明「地」在原理图上是符号,在 PCB 上是物理铜箔与电流路径。原理图里 AGND/DGND 画两个符号,Layout 里若被割成两块铜且单点桥接位置选在 ADC 焊盘附近,那么数字区的所有回流电流都会集中在桥接点,在 ADC 参考地脚下产生 mV 级瞬态电位差——ADC 的 FFT 里便出现 CPU 时钟及其谐波杂散。真正有效的做法是:模拟敏感区用完整地平面(不做物理分割),把「模拟/数字隔离」转化为布局分区 + 屏蔽围栏,而非在平面上开槽。

一、完整地 vs 分割地

策略 适用 风险
统一地 数字为主、速率中等 模拟敏感区需局部屏蔽
分割+单点 混合信号、RF 单点位置错误 → 共模
岛地 仅极低频 analog 高频无镜像,辐射增

判断该不该分割的关键问题是:是否真的需要隔离不同电位的直流电平(如隔离电源的浮地)?绝大多数板卡不需要。只要所有电路共享同一个 0 V 参考,就应当优先使用统一完整地平面,用「分区布线与局部屏蔽」代替「物理切割」。物理切割只有在以下场景才合理:

  • 隔离型电源两侧(原边/副边)需要防共模通路;
  • 高压与大电流回路需要避免敏感信号共用回流段;
  • 射频前端需要严格受控的参考地(通常仍用连续地 + 屏蔽)。

一旦选择了分割,就必须配套单点连接策略与缝合过孔方案,且单点桥接位置必须选在「回流不穿越敏感区」的几何点上——通常选在混合信号器件正下方,让模拟与数字回流在芯片处自然汇合。

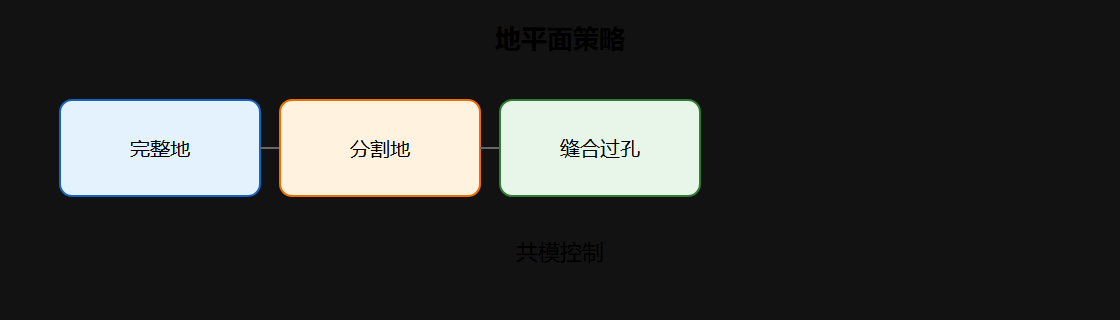

二、缝合过孔(Stitching Via)

地平面开槽(如 PCIe 走线 moat)两侧须 每 λ/20 或按厂商指南密度布 stitching via,否则槽成为 slot 天线。SOURCE:100 MHz 槽长 5 cm 即可显著辐射。

缝合过孔的实际作用是:为跨槽回流提供低阻抗通道。槽两侧的地被切开,回流必须绕行,绕行环路就成为一个环天线。缝合过孔把两侧地短接,等效于缩短绕行距离。间距估算用「槽成为有效辐射器」的判据:槽的最大尺寸应小于 λ/20,对应的缝合过孔间距同样应 ≤ λ/20。

# 缝合过孔间距估算:槽长最大 λ/20 def stitch_spacing(freq_mhz: float, vf: float = 0.6) -> float: """给定频率与介电速度因子,返回 λ/20 间距,单位 mm""" c_mm = 299.79e6 # 光速 mm/s lam = c_mm / (freq_mhz * 1e6) * vf # 板内波长 return lam / 20 for f in [100, 300, 1000, 2400, 5000]: print(f"{f:>5} MHz → 缝合间距 ≤ {stitch_spacing(f):6.2f} mm") # 结果解读: # 100 MHz → 9.0 mm;1 GHz → 0.90 mm;2.4 GHz → 0.37 mm # 结论:GHz 级信号的 moat/开槽两侧,缝合过孔须非常密集

实际工程中,除 λ/20 判据外还有两条经验规则:一是过孔间距不超过槽深的 3 倍;二是沿高速信号跨越槽的投影区域加密缝合,间距通常取 0.5–1.0 mm。把缝合过孔当作普通过孔看待而不计入叠层与焊盘规则,是常见失误。

二、缝合过孔(Stitching Via)

频率 λ/20 间距 典型场景 工程做法
30 MHz 30 mm 低速接口 稀疏缝合即可
100 MHz 9 mm 时钟/总线 均匀缝合
500 MHz 1.8 mm DDR 时钟 加密缝合
2.4 GHz 0.37 mm WiFi/高速差分 极密,沿边连续

三、AGND/DGND/PGND 符号

原理图符号不自动等于 PCB 铜——须在 Layout 明确 是否同一铜箔、单点连接点坐标。

工程实践上的约定:

  • AGND/DGND 同层不同区:使用同一完整地平面,仅在布局上把模拟器件与数字器件分区;ADC/DAC 的 AGND 引脚直接打孔到平面,不做物理切割;
  • PGND(电源地):属于功率回路地,通常与逻辑地在功率器件(如 DC-DC 芯片)处单点汇合,避免功率 di/dt 流经逻辑参考地;
  • 浮地/隔离地:仅隔离场景使用,两侧靠隔离器件耦合,地平面必须明确分属不同铜箔并标注间隙宽度。

评审地架构时的三条核查项:

  1. 原理图中的 AGND 网络在 Layout 中是否真的只是同一平面上的区域划分而非两块铜;
  2. 隔离或功率地的汇合点是否在噪声源处而非敏感器件处;
  3. 是否有走线跨越了地平面切割线——若有,必须补缝合过孔或改线。

⚠️ 常见坑:为了「干净」把地割碎,却迫使高速回流绕行。

💡 关键直觉:高频下 GND = 回流路径,不是 0 V 标签。

要点串联

  • 分割地必须配套单点策略与 stitching,且「能不割就不割」;
  • ADC/RF 区优先完整地 + 局部屏蔽,而非开槽;
  • 开槽必算是否成为 slot 天线,用 λ/20 与缝合密度双重校验;
  • AGND/DGND/PGND 是铜箔策略而非符号语义,评审逐层核对;
  • 高频段缝合过孔间距常需 <1 mm,须在布局阶段预留空间。
